Kupferne Nickel-Installationen
>
|
| Herkunftsort | China |
| Markenname | Kasugai |
| Zertifizierung | ISO PED AD2000 |
| Modellnummer | Gleiches T-Stück ASTM B122 C70600 ASMEB16.9 |
| Dokument | Produktbroschüre PDF |

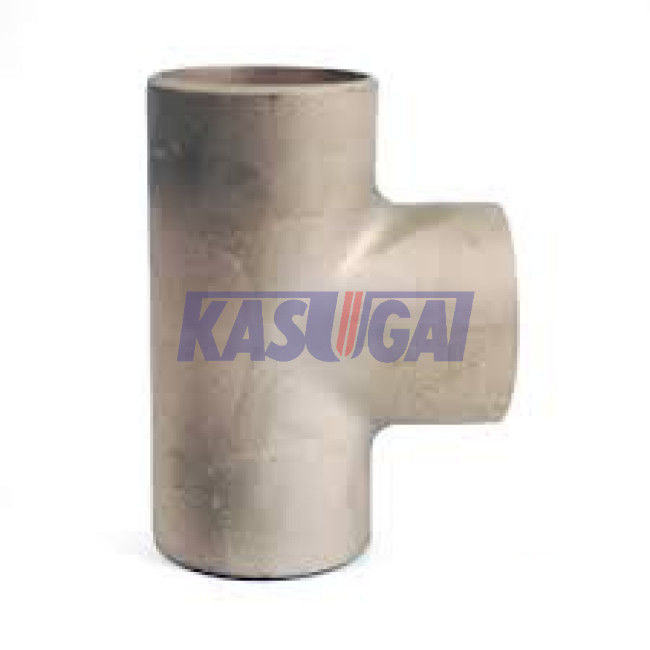

Kupfer-Nickel-gleiches T-Stück ASTM B122 C70600 ASMEB16.9
Produktinformation
| Produkt-Name | Kupfer-Nickel-gleiches T-Stück ASTM B122 C70600 ASMEB16.9 |
| Passende Art | Gleiches T-Stück |
| Standards | ASTM B122 |
| Größen-Strecke | 1/2“ bis 48" |
| Maße | ASME B16.9 |
| Grad | 90/10 kupfernes Nickel (UNS C70600) |
Chemische Zusammensetzung ASTM B122 C70600 (%)
| UNS nein. | Cu | Ni | Pb | F.E., maximal | Mangan, maximal | Zn, maximal | Sn | Cr | Andere |
| C70600 | Rest | 9.0-11.0A | 0,05B | 1.0-1.8 | 1,0 | 1,0B | — | — | B |
Ein Kupfer plus Elemente mit spezifischen Grenzen, 99.5% Min.
B, wenn das Produkt für folgende schweißende Anwendungen ist und so vom Käufer spezifiziert, Zink ist 0.50%, das maximal ist, führt 0.02%, das maximal sind, Phosphor 0.02%, das maximal ist, Schwefel maximales 0.02% und Maximum des Kohlenstoffs 0.05%.
Mechanische Eigenschaften ASTM B122 C70600
ANMERKUNG 1-Plate ist im Allgemeinen - nur in den so warm gewalzten Temperamenten (M20) verfügbar. Erforderliche Eigenschaften für andere Temperamente werden zwischen Hersteller und Käufer zu der Zeit des Vergebens des Auftrags vereinbart.
| Temperament-Bezeichnung | Dehnfestigkeit (MPaB) | Ungefährer Rockwell HardnessC, D | ||||
| Code | Name | Minute | Maximal | G-Skala | B-Skala | Oberflächliches 30-T |
| M20 | Wie warm gewalzt | 275 | 425 | |||
| H01 | Viertel stark | 350 | 460 | 51-78 | 52-70 | |
| H02 | Hälfte stark | 400 | 495 | 66-81 | 61-72 | |
| H04 | Stark | 490 | 570 | 76-86 | 67-74 | |
| H06 | Extrahartes | 505 | 585 | 80-88 | 71-77 | |
| H08 | Frühling | 540 | 605 | 83-91 | 72-78 | |
B sehen Anhang X1.
Härtewerte C Rockwell zutreffen, wie folgt: Härtewerte der b- und G-Skala treffen zu, um 0,020 Zoll zu asphaltieren. (0,508 Millimeter) und vorbei in der Stärke und in den Härtewerten der Skala 30-T treffen Sie zu, um 0,012 Zoll zu asphaltieren. (0,305 Millimeter) und vorbei in der Stärke.
D-Standardbezeichnung definierte in der Praxis B 601
Gleiche Maße T-Stück ASME B16.9 (Millimeter)
| NPS (Zoll) | Außerhalb Durchmessers an der Schrägfläche | Mitte-zu-Ende | |
| O.D. | Lauf (c) | Ausgang (M) | |
| 1/2 | 21,3 | 25 | 25 |
| 3/4 | 26,7 | 29 | 29 |
| 1 | 33,4 | 38 | 38 |
| 1 1/4 | 42,2 | 48 | 48 |
| 1 1/2 | 48,3 | 57 | 57 |
| 2 | 60,3 | 64 | 64 |
| 2 1/2 | 73 | 76 | 76 |
| 3 | 88,9 | 86 | 86 |
| 3 1/2 | 101,6 | 95 | 95 |
| 4 | 114,3 | 105 | 105 |
| 5 | 141,3 | 124 | 124 |
| 6 | 168,3 | 143 | 143 |
| 8 | 219,1 | 178 | 178 |
| 10 | 273,1 | 216 | 216 |
| 12 | 323,9 | 254 | 254 |
| 14 | 355,6 | 279 | 279 |
| 16 | 406,4 | 305 | 305 |
| 18 | 457,2 | 343 | 343 |
| 20 | 508 | 381 | 381 |
| 22 | 559 | 419 | 419 |
| 24 | 610 | 432 | 432 |
| 26 | 660 | 495 | 495 |
| 28 | 711 | 521 | 521 |
| 30 | 762 | 559 | 559 |
| 32 | 813 | 597 | 597 |
| 34 | 864 | 635 | 635 |
| 36 | 914 | 673 | 673 |
| 38 | 965 | 711 | 711 |
| 40 | 1016 | 749 | 749 |
| 42 | 1067 | 762 | 711 |
| 44 | 1118 | 813 | 762 |
| 46 | 1168 | 851 | 800 |
| 48 | 1219 | 889 | 838 |
