Kupferne Nickel-Installationen
>
|
| Herkunftsort | China |
| Markenname | Kasugai |
| Zertifizierung | ISO PED AD2000 |
| Modellnummer | Kupfer-Nickel Stub End ASTM B122 C70600 ASMEB16.9 |
| Dokument | Produktbroschüre PDF |

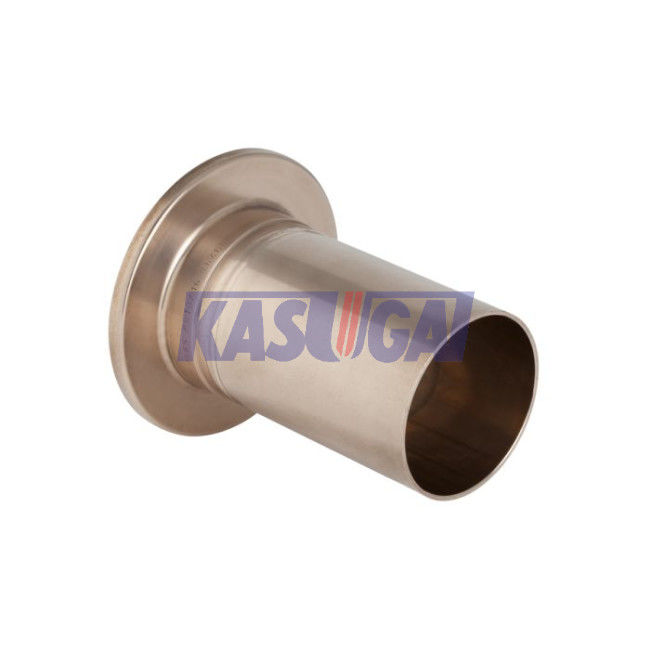

Kupfer-Nickel Stub End ASTM B122 C70600 ASMEB16.9
Produktinformation
| Produkt-Name | Kupfer-Nickel Stub End ASTM B122 C70600 ASMEB16.9 |
| Passende Art | Stub End |
| Standards | ASTM B122 |
| Größen-Strecke | 1/2“ bis 24" |
| Maße | ASME B16.9 |
| Grad | 90/10 kupfernes Nickel (UNS C70600) |
Chemische Zusammensetzung ASTM B122 C70600 (%)
| UNS nein. | Cu | Ni | Pb | F.E., maximal | Mangan, maximal | Zn, maximal | Sn | Cr | Andere |
| C70600 | Rest | 9.0-11.0A | 0,05B | 1.0-1.8 | 1,0 | 1,0B | — | — | B |
Ein Kupfer plus Elemente mit spezifischen Grenzen, 99.5% Min.
B, wenn das Produkt für folgende schweißende Anwendungen ist und so vom Käufer spezifiziert, Zink ist 0.50%, das maximal ist, führt 0.02%, das maximal sind, Phosphor 0.02%, das maximal ist, Schwefel maximales 0.02% und Maximum des Kohlenstoffs 0.05%.
Mechanische Eigenschaften ASTM B122 C70600
ANMERKUNG 1-Plate ist im Allgemeinen - nur in den so warm gewalzten Temperamenten (M20) verfügbar. Erforderliche Eigenschaften für andere Temperamente werden zwischen Hersteller und Käufer zu der Zeit des Vergebens des Auftrags vereinbart.
| Temperament-Bezeichnung | Dehnfestigkeit (MPaB) | Ungefährer Rockwell HardnessC, D | ||||
| Code | Name | Minute | Maximal | G-Skala | B-Skala | Oberflächliches 30-T |
| M20 | Wie warm gewalzt | 275 | 425 | |||
| H01 | Viertel stark | 350 | 460 | 51-78 | 52-70 | |
| H02 | Hälfte stark | 400 | 495 | 66-81 | 61-72 | |
| H04 | Stark | 490 | 570 | 76-86 | 67-74 | |
| H06 | Extrahartes | 505 | 585 | 80-88 | 71-77 | |
| H08 | Frühling | 540 | 605 | 83-91 | 72-78 | |
B sehen Anhang X1.
Härtewerte C Rockwell zutreffen, wie folgt: Härtewerte der b- und G-Skala treffen zu, um 0,020 Zoll zu asphaltieren. (0,508 Millimeter) und vorbei in der Stärke und in den Härtewerten der Skala 30-T treffen Sie zu, um 0,012 Zoll zu asphaltieren. (0,305 Millimeter) und vorbei in der Stärke.
D-Standardbezeichnung definierte in der Praxis B 601
ASME B16.9 Stub End Dimensions (Millimeter)
|
Nominale Rohr-Größe (Zoll) |
Außerhalb Durchmessers des Fasses | Länge (f) | Radius (R) | Durchmesser (g) | ||
| Minute | Maximal | Langes Muster | Kurzes Muster | |||
| 1/2 | 20,5 | 22,8 | 76 | 51 | 3 | 35 |
| 3/4 | 25,9 | 28,1 | 76 | 51 | 3 | 43 |
| 1 | 32,6 | 35,0 | 102 | 51 | 3 | 51 |
| 1-1/4 | 41,4 | 43,6 | 102 | 51 | 5 | 64 |
| 1-1/2 | 47,5 | 49,9 | 102 | 51 | 6 | 74 |
| 2 | 59,5 | 62,4 | 152 | 64 | 8 | 92 |
| 2-1/2 | 72,2 | 75,3 | 152 | 64 | 8 | 105 |
| 3 | 88,1 | 91,3 | 152 | 64 | 10 | 127 |
| 3-1/2 | 100,8 | 104,0 | 152 | 76 | 10 | 140 |
| 4 | 113,5 | 116,7 | 152 | 76 | 11 | 157 |
| 5 | 140,5 | 144,3 | 203 | 76 | 11 | 186 |
| 6 | 167,5 | 171,3 | 203 | 89 | 13 | 216 |
| 8 | 218,3 | 222,1 | 203 | 102 | 13 | 270 |
| 10 | 272,3 | 277,2 | 254 | 127 | 13 | 324 |
| 12 | 323,1 | 328,0 | 254 | 152 | 13 | 381 |
| 14 | 354,8 | 359,9 | 305 | 152 | 13 | 413 |
| 16 | 405,6 | 411,0 | 305 | 152 | 13 | 470 |
| 18 | 456,0 | 462,0 | 305 | 152 | 13 | 533 |
| 20 | 507,0 | 514,0 | 305 | 152 | 13 | 584 |
| 22 | 558,0 | 565,0 | 305 | 152 | 13 | 641 |
| 24 | 609,0 | 616,0 | 305 | 152 | 13 | 692 |
