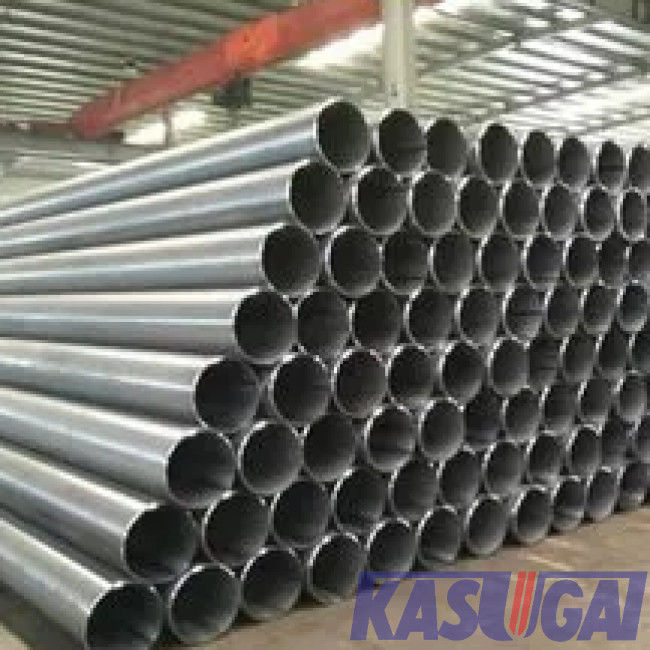

Legierter Stahl ASTM A335 leiten den nahtlosen beständigen Hochdruck P22
  • Legierter Stahl ASTM A335 leiten den nahtlosen beständigen Hochdruck P22
Legierter Stahl ASTM A335 leiten den nahtlosen beständigen Hochdruck P22

Legierter Stahl ASTM A335 leiten den nahtlosen beständigen Hochdruck P22

Herkunftsort China
Markenname Kasugai
Zertifizierung ISO PED AD2000
Modellnummer ASTM A335 P22 ASME B36.10M/B36.19M SMLS
Dokument Produktbroschüre PDF
Produktdetails
Produktname:
ASTM A335 P22 ASME B36.10M/B36.19M Nahtloses Rohr aus legiertem Stahl für Hochdruck- und Temperatura
Größen-Strecke:
1/8" BIS 48"
Wandstärke:
Sch5S, Sch10S, Sch10, Sch20S, Sch30, Sch40S, STD, Sch40, Sch60, Sch80S, XS, Sch80, Sch100, Sch120, S
Länge:
SRL, DRL oder als Kundenanforderung
Enden-Prozess:
Einfache Enden, abgeschrägte Enden, Gewindestutzen
Standards:
ASTM A335/A335M ASME SA335
Hervorheben:

Legierter Stahl-Rohr ASTM A335

,

Nahtloses Hochdruckstahlrohr

,

Rohr des legierten Stahl-P22

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
verkäuflich
Preis
verhandelbar
Verpackung Informationen
Seetaugliches Packng
Lieferzeit
30 - 60 Werktage
Zahlungsbedingungen
L/C
Versorgungsmaterial-Fähigkeit
500 Tonne pro Monat
Produkt-Beschreibung

Rohr ASTM A335 P22 ASME B36.10M/B36.19M Alloy Steel Seamless für Hochdruck-u. Temperatur-Dienstleistungen



Produktinformation:

Produkt-Name Rohr ASTM A335 P22 ASME B36.10M/B36.19M Alloy Steel Seamless für Hochdruck-u. Temperatur-Dienstleistungen
Standards ASTM A335/A335M, ASME SA335
Größen-Strecke 1/8 ″ zu 48 ″
Wandstärke Sch5S, Sch10S, Sch10, Sch20S, Sch30, Sch40S, Geschlechtskrankheit, Sch40, Sch60, Sch80S, XS, Sch80, Sch100, Sch120, Sch140, Sch160, XXS
Länge SRL, DRL oder als Anforderung des Kunden
Enden-Prozess Einfache Enden, abgeschrägte Enden, Gewindestutzen




Chemische Zusammensetzung legierten Stahls ASTM A335 P22 (%)

Grad C Mangan P S Si Cr MO
P22 0.05~0.15 0.30~0.60 ≤0.025 ≤0.025 ≤0.5 1.9~2.6 0.87~1.13




Mechanische Eigenschaften legierten Stahls ASTM A335 P22

Grad

Dehnfestigkeit

(MPa)

Streckgrenze

(MPa)

Verlängerung

(%)
P22 ≥415 ≥205 ≥30




Maße von ASME/ANSI B36.10M Welded und nahtloses Schmiedestahl-Rohr

　 D Sch5s Sch10s Sch10 Sch20 Sch30 Sch40s Geschlechtskrankheit Sch40 Sch60 Sch80s XS Sch80 Sch100 Sch120 Sch140 Sch160 XXS
1/8 10,3 --- 1,24 --- --- --- 1,73 1,73 1,73 --- 2,41 2,41 2,41 --- --- --- --- ---
1/4 13,7 --- 1,65 --- --- --- 2,24 2,24 2,24 --- 3,02 3,02 3,02 --- --- --- --- ---
3/8 17,1 --- 1,65 --- --- --- 2,31 2,31 2,31 --- 3,2 3,2 3,2 --- --- --- --- ---
1/2 21,3 1,65 2,11 --- --- --- 2,77 2,77 2,77 --- 3,73 3,73 3,73 --- --- --- 4,78 7,47
3/4 26,7 1,65 2,11 --- --- --- 2,87 2,87 2,87 --- 3,91 3,91 3,91 --- --- --- 5,56 7,82
1 33,4 1,65 2,77 --- --- --- 3,38 3,38 3,38 --- 4,55 4,55 4,55 --- --- --- 6,35 9,09
1 ¼ 42,2 1,65 2,77 --- --- --- 3,56 3,56 3,56 --- 4,85 4,85 4,85 --- --- --- 6,35 9,7
1 ½ 48,3 1,65 2,77 --- --- --- 3,68 3,68 3,68 --- 5,08 5,08 5,08 --- --- --- 7,14 10,15
2 60,3 1,65 2,77 --- --- --- 3,91 3,91 3,91 --- 5,54 5,54 5,54 --- --- --- 8,74 11,07
½ 2 73 2,11 3,05 --- --- --- 5,16 5,16 5,16 --- 7,01 7,01 7,01 --- --- --- 9,53 14,02
3 88,9 2,11 3,05 --- --- --- 5,49 5,49 5,49 --- 7,62 7,62 7,62 --- --- --- 11,13 15,24
½ 3 101,6 2,11 3,05 --- --- --- 5,74 5,74 5,74 --- 8,08 8,08 8,08 --- --- --- --- ---
4 114,3 2,11 3,05 --- --- --- 6,02 6,02 6,02 --- 8,56 8,56 8,56 --- 11,13 --- 13,49 17,12
5 141,3 2,77 3,4 --- --- --- 6,55 6,55 6,55 --- 9,53 9,53 9,53 --- 12,7 --- 15,88 19,05
6 168,3 2,77 3,4 --- --- --- 7,11 7,11 7,11 --- 10,97 10,97 10,97 --- 14,27 --- 18,26 21,95
8 219,1 2,77 3,76 --- 6,35 7,04 8,18 8,18 8,18 10,31 12,7 12,7 12,7 15,09 18,26 20,62 23,01 22,23
10 273,1 3,4 4,19 --- 6,35 7,8 9,27 9,27 9,27 12,7 12,7 12,7 15,09 18,26 25,4 28,58 25,4 25,4
12 323,9 3,96 4,57 --- 6,35 8,38 9,53 9,53 10,31 14,27 12,7 12,7 17,48 21,44 25,4 28,58 33,32 25,4
14 355,6 3,96 4,78 6,35 7,92 9,53 --- 9,53 11,13 15,09 --- 12,7 19,05 23,83 27,79 31,75 35,71
16 406,4 4,19 4,78 6,35 7,92 9,53 --- 9,53 12,7 16,66 --- 12,7 21,44 26,19 30,96 36,53 40,49
18 457,2 4,19 4,78 6,35 7,92 11,13 --- 9,53 14,27 19,05 --- 12,7 23,83 29,36 34,93 39,67 45,24
20 508 4,78 5,54 6,35 9,53 12,7 --- 9,53 15,09 20,62 --- 12,7 26,19 32,54 38,1 44,45 50,01
22 558,8 4,78 5,54 6,35 9,53 12,7 --- 9,53 --- 22,23 --- 12,7 28,58 34,93 41,28 47,63 53,98
26 660,4 --- --- 7,92 12,7 --- --- 9,53 --- --- --- 12,7
28 711,2 --- --- 7,92 12,7 15,88 --- 9,53 --- --- --- 12,7
30 762 6,35 7,92 7,92 12,7 15,88 --- 9,53 --- --- --- 12,7
32 812,8 --- --- 7,92 12,7 15,88 17,48 9,53 17,48 --- --- 12,7
34 863,6 --- --- 7,92 12,7 15,88 17,48 9,53 17,48 --- --- 12,7
36 914,4 --- --- 7,92 12,7 15,88 19,05 9,53 19,05 --- --- 12,7
38 965,2 --- --- --- --- --- --- 9,53 --- --- --- 12,7
40 1016 --- --- --- --- --- --- 9,53 --- --- --- 12,7
42 1066,8 --- --- --- --- --- --- 9,53 --- --- --- 12,7
44 1117,6 --- --- --- --- --- --- 9,53 --- --- --- 12,7
46 1168,4 --- --- --- --- --- --- 9,53 --- --- --- 12,7
48 1219,2 --- --- --- --- --- --- 9,53 --- --- --- 12,7



Maße von ASME/ANSI B36.19M Welded und nahtloses Schmiedestahl-Rohr



NPS

　

(Zoll)

Außerhalb Durchmessers.

(Millimeter)

 Nominale Wandstärke (Millimeter)
Sch5S (1) Sch10S (1) Sch40S Sch80S
1/8 10,3 --- 1,24 1,73 2,41
1/4 13,7 --- 1,65 2,24 3,02
3/8 17,1 --- 1,65 2,31 3,20
1/2 21,3 1,65 2,11 2,77 3,73
3/4 26,7 1,65 2,11 2,87 3,91
1 33,4 1,65 2,77 3,38 4,55
1 ¼ 42,2 1,65 2,77 3,56 4,85
1 ½ 48,3 1,65 2,77 3,68 5,08
2 60,3 1,65 2,77 3,91 5,54
½ 2 73 2,11 3,05 5,16 7,01
3 88,9 2,11 3,05 5,49 7,62
½ 3 101,6 2,11 3,05 5,74 8,08
4 114,3 2,11 3,05 6,02 8,56
5 141,3 2,77 3,4 6,55 9,53
6 168,3 2,77 3,4 7,11 10,97
8 219,1 2,77 3,76 8,18 12,70
10 273,1 3,40 4,19 9,27 12.70(2)
12 323,9 3,96 4,57 9.53(2) 12.70(2)
14 355,6 3,96 4.78(2) … …
16 406,4 4,19 4.78(2) … …
18 457,2 4,19 4.78(2) … …
20 508 4,78 5.54(2) … …
22 558,8 4,78 5.54(2) … …
24 660,4 5,54 6,35 … …
30 762 6,35 7,92 … …


Anmerkungen:

  1. Zeitplan5S und 10S Wandstärken ermöglichen nicht, in Übereinstimmung mit ANSI/ASME B1.20.1 zu verlegen
  2. Diese Maße passen nicht sich an ANSI/ASME B36.1M an



Größe, Maße u. Toleranzen des nahtlosen Rohres (Millimeter)

NPS *t/D Toleranz, % von nominalem
1/8" ~2,5" Alle +20,0 -12,5
3" ~18" ≤5% +22,5 -12,5
3" ~18" >5% +15,0 -12,5
≥20 „ >5% +15,0 -12,5

*t: nominale Wandstärke; D: bestellt Außendurchmesser.



Umbauten:

Legierter Stahl-Schläuche,

Legierungs-nahtloses Stahlrohr,

korrosionsbeständiges Legierungsrohr
