Rohr des legierten Stahls
>
|
| Herkunftsort | China |
| Markenname | Kasugai |
| Zertifizierung | ISO PED AD2000 |
| Modellnummer | ASTM A335 P11 ASME B36.10M/B36.19M ERW WLD |
| Dokument | Produktbroschüre PDF |

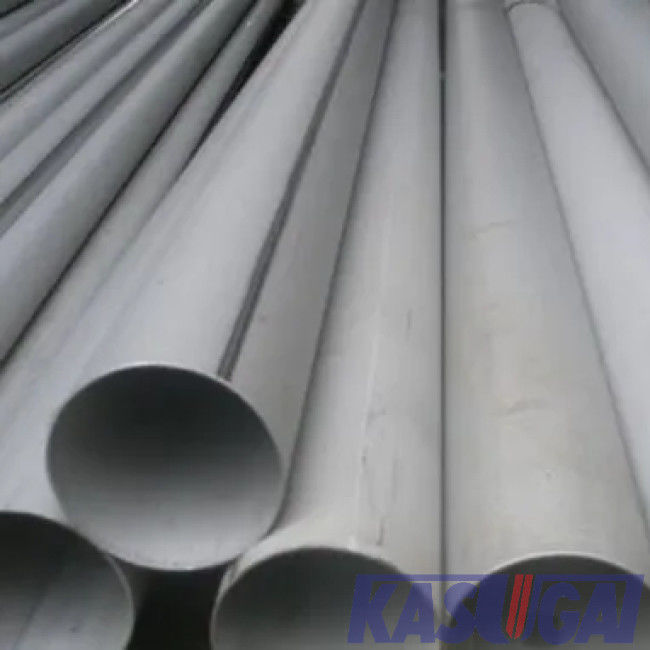

Niedriger legierter Stahl ASTM A335 P11 ASME B36.10M/B36.19M ERW schweißte Rohr
Produktinformation:
| Produkt-Name | Niedriger legierter Stahl ASTM A335 P11 ASME B36.10M/B36.19M ERW schweißte Rohr |
| Standards | ASTM A335/A335M, ASME SA335 |
| Größen-Strecke | 1/8 ″ zu 48 ″ |
| Wandstärke | Sch5S, Sch10S, Sch10, Sch20S, Sch30, Sch40S, Geschlechtskrankheit, Sch40, Sch60, Sch80S, XS, Sch80, Sch100, Sch120, Sch140, Sch160, XXS |
| Länge | SRL, DRL oder als Anforderung des Kunden |
| Enden-Prozess | Einfache Enden, abgeschrägte Enden, Gewindestutzen |
Chemische Zusammensetzung legierten Stahls ASTM A335 P1 (%)
| Grad | C | Mangan | P | S | Si | Cr | MO | Andere |
| P11 | 0.05~0.15 | 0.30~0.60 | ≤0.025 | ≤0.025 | 0.50~1.0 | 1.0~1.5 | 0.44~0.65 |
*Ni (≤0.4), Al (≤0.02), Columbium (0.06~0.1), Ti (≤0.01), Zr (≤0.01)
Mechanische Eigenschaften legierten Stahls ASTM A335 P1
| Grad |
Dehnfestigkeit (MPa) |
Streckgrenze (MPa) |
Verlängerung (%) |
| P11 | ≥415 | ≥205 | ≥30 |
Geschweißte ERW leiten Herstellungsverfahren
In ERW-Schweißen werden zwei Elektroden, normalerweise hergestellt vom Kupfer, benutzt, um Druck und Strom anzuwenden. Die Elektroden sind scheibenförmig und drehen sich als die materiellen Durchläufe zwischen sie. Dieses lässt die Elektroden mit dem Material ständig in Verbindung treten, um lange ununterbrochene Schweißungen zu machen.
Ein schweißender Transformator liefert Niederspannung, hohen gegenwärtigen Wechselstrom. Das Gelenk des Rohres hat hohen elektrischen Widerstand im Verhältnis zu dem Rest des Stromkreises und wird zu seinem Schmelzpunkt durch den Strom erhitzt. Die halb-flüssigen Oberflächen werden zusammen mit einer Kraft, die eine Fusionsbindung schafft, mit dem Ergebnis einer gleichmäßig geschweißten Struktur gedrückt.
Maße von ASME/ANSI B36.10M Welded und nahtloses Schmiedestahl-Rohr
| D | Sch5s | Sch10s | Sch10 | Sch20 | Sch30 | Sch40s | Geschlechtskrankheit | Sch40 | Sch60 | Sch80s | XS | Sch80 | Sch100 | Sch120 | Sch140 | Sch160 | XXS | |
| 1/8 | 10,3 | --- | 1,24 | --- | --- | --- | 1,73 | 1,73 | 1,73 | --- | 2,41 | 2,41 | 2,41 | --- | --- | --- | --- | --- |
| 1/4 | 13,7 | --- | 1,65 | --- | --- | --- | 2,24 | 2,24 | 2,24 | --- | 3,02 | 3,02 | 3,02 | --- | --- | --- | --- | --- |
| 3/8 | 17,1 | --- | 1,65 | --- | --- | --- | 2,31 | 2,31 | 2,31 | --- | 3,2 | 3,2 | 3,2 | --- | --- | --- | --- | --- |
| 1/2 | 21,3 | 1,65 | 2,11 | --- | --- | --- | 2,77 | 2,77 | 2,77 | --- | 3,73 | 3,73 | 3,73 | --- | --- | --- | 4,78 | 7,47 |
| 3/4 | 26,7 | 1,65 | 2,11 | --- | --- | --- | 2,87 | 2,87 | 2,87 | --- | 3,91 | 3,91 | 3,91 | --- | --- | --- | 5,56 | 7,82 |
| 1 | 33,4 | 1,65 | 2,77 | --- | --- | --- | 3,38 | 3,38 | 3,38 | --- | 4,55 | 4,55 | 4,55 | --- | --- | --- | 6,35 | 9,09 |
| 1 ¼ | 42,2 | 1,65 | 2,77 | --- | --- | --- | 3,56 | 3,56 | 3,56 | --- | 4,85 | 4,85 | 4,85 | --- | --- | --- | 6,35 | 9,7 |
| 1 ½ | 48,3 | 1,65 | 2,77 | --- | --- | --- | 3,68 | 3,68 | 3,68 | --- | 5,08 | 5,08 | 5,08 | --- | --- | --- | 7,14 | 10,15 |
| 2 | 60,3 | 1,65 | 2,77 | --- | --- | --- | 3,91 | 3,91 | 3,91 | --- | 5,54 | 5,54 | 5,54 | --- | --- | --- | 8,74 | 11,07 |
| ½ 2 | 73 | 2,11 | 3,05 | --- | --- | --- | 5,16 | 5,16 | 5,16 | --- | 7,01 | 7,01 | 7,01 | --- | --- | --- | 9,53 | 14,02 |
| 3 | 88,9 | 2,11 | 3,05 | --- | --- | --- | 5,49 | 5,49 | 5,49 | --- | 7,62 | 7,62 | 7,62 | --- | --- | --- | 11,13 | 15,24 |
| ½ 3 | 101,6 | 2,11 | 3,05 | --- | --- | --- | 5,74 | 5,74 | 5,74 | --- | 8,08 | 8,08 | 8,08 | --- | --- | --- | --- | --- |
| 4 | 114,3 | 2,11 | 3,05 | --- | --- | --- | 6,02 | 6,02 | 6,02 | --- | 8,56 | 8,56 | 8,56 | --- | 11,13 | --- | 13,49 | 17,12 |
| 5 | 141,3 | 2,77 | 3,4 | --- | --- | --- | 6,55 | 6,55 | 6,55 | --- | 9,53 | 9,53 | 9,53 | --- | 12,7 | --- | 15,88 | 19,05 |
| 6 | 168,3 | 2,77 | 3,4 | --- | --- | --- | 7,11 | 7,11 | 7,11 | --- | 10,97 | 10,97 | 10,97 | --- | 14,27 | --- | 18,26 | 21,95 |
| 8 | 219,1 | 2,77 | 3,76 | --- | 6,35 | 7,04 | 8,18 | 8,18 | 8,18 | 10,31 | 12,7 | 12,7 | 12,7 | 15,09 | 18,26 | 20,62 | 23,01 | 22,23 |
| 10 | 273,1 | 3,4 | 4,19 | --- | 6,35 | 7,8 | 9,27 | 9,27 | 9,27 | 12,7 | 12,7 | 12,7 | 15,09 | 18,26 | 25,4 | 28,58 | 25,4 | 25,4 |
| 12 | 323,9 | 3,96 | 4,57 | --- | 6,35 | 8,38 | 9,53 | 9,53 | 10,31 | 14,27 | 12,7 | 12,7 | 17,48 | 21,44 | 25,4 | 28,58 | 33,32 | 25,4 |
| 14 | 355,6 | 3,96 | 4,78 | 6,35 | 7,92 | 9,53 | --- | 9,53 | 11,13 | 15,09 | --- | 12,7 | 19,05 | 23,83 | 27,79 | 31,75 | 35,71 | |
| 16 | 406,4 | 4,19 | 4,78 | 6,35 | 7,92 | 9,53 | --- | 9,53 | 12,7 | 16,66 | --- | 12,7 | 21,44 | 26,19 | 30,96 | 36,53 | 40,49 | |
| 18 | 457,2 | 4,19 | 4,78 | 6,35 | 7,92 | 11,13 | --- | 9,53 | 14,27 | 19,05 | --- | 12,7 | 23,83 | 29,36 | 34,93 | 39,67 | 45,24 | |
| 20 | 508 | 4,78 | 5,54 | 6,35 | 9,53 | 12,7 | --- | 9,53 | 15,09 | 20,62 | --- | 12,7 | 26,19 | 32,54 | 38,1 | 44,45 | 50,01 | |
| 22 | 558,8 | 4,78 | 5,54 | 6,35 | 9,53 | 12,7 | --- | 9,53 | --- | 22,23 | --- | 12,7 | 28,58 | 34,93 | 41,28 | 47,63 | 53,98 | |
| 26 | 660,4 | --- | --- | 7,92 | 12,7 | --- | --- | 9,53 | --- | --- | --- | 12,7 | ||||||
| 28 | 711,2 | --- | --- | 7,92 | 12,7 | 15,88 | --- | 9,53 | --- | --- | --- | 12,7 | ||||||
| 30 | 762 | 6,35 | 7,92 | 7,92 | 12,7 | 15,88 | --- | 9,53 | --- | --- | --- | 12,7 | ||||||
| 32 | 812,8 | --- | --- | 7,92 | 12,7 | 15,88 | 17,48 | 9,53 | 17,48 | --- | --- | 12,7 | ||||||
| 34 | 863,6 | --- | --- | 7,92 | 12,7 | 15,88 | 17,48 | 9,53 | 17,48 | --- | --- | 12,7 | ||||||
| 36 | 914,4 | --- | --- | 7,92 | 12,7 | 15,88 | 19,05 | 9,53 | 19,05 | --- | --- | 12,7 | ||||||
| 38 | 965,2 | --- | --- | --- | --- | --- | --- | 9,53 | --- | --- | --- | 12,7 | ||||||
| 40 | 1016 | --- | --- | --- | --- | --- | --- | 9,53 | --- | --- | --- | 12,7 | ||||||
| 42 | 1066,8 | --- | --- | --- | --- | --- | --- | 9,53 | --- | --- | --- | 12,7 | ||||||
| 44 | 1117,6 | --- | --- | --- | --- | --- | --- | 9,53 | --- | --- | --- | 12,7 | ||||||
| 46 | 1168,4 | --- | --- | --- | --- | --- | --- | 9,53 | --- | --- | --- | 12,7 | ||||||
| 48 | 1219,2 | --- | --- | --- | --- | --- | --- | 9,53 | --- | --- | --- | 12,7 |
Maße von ASME/ANSI B36.19M Welded und nahtloses Schmiedestahl-Rohr
|
NPS (Zoll) |
Außerhalb Durchmessers. (Millimeter) |
Nominale Wandstärke (Millimeter) | |||
| Sch5S (1) | Sch10S (1) | Sch40S | Sch80S | ||
| 1/8 | 10,3 | --- | 1,24 | 1,73 | 2,41 |
| 1/4 | 13,7 | --- | 1,65 | 2,24 | 3,02 |
| 3/8 | 17,1 | --- | 1,65 | 2,31 | 3,20 |
| 1/2 | 21,3 | 1,65 | 2,11 | 2,77 | 3,73 |
| 3/4 | 26,7 | 1,65 | 2,11 | 2,87 | 3,91 |
| 1 | 33,4 | 1,65 | 2,77 | 3,38 | 4,55 |
| 1 ¼ | 42,2 | 1,65 | 2,77 | 3,56 | 4,85 |
| 1 ½ | 48,3 | 1,65 | 2,77 | 3,68 | 5,08 |
| 2 | 60,3 | 1,65 | 2,77 | 3,91 | 5,54 |
| ½ 2 | 73 | 2,11 | 3,05 | 5,16 | 7,01 |
| 3 | 88,9 | 2,11 | 3,05 | 5,49 | 7,62 |
| ½ 3 | 101,6 | 2,11 | 3,05 | 5,74 | 8,08 |
| 4 | 114,3 | 2,11 | 3,05 | 6,02 | 8,56 |
| 5 | 141,3 | 2,77 | 3,4 | 6,55 | 9,53 |
| 6 | 168,3 | 2,77 | 3,4 | 7,11 | 10,97 |
| 8 | 219,1 | 2,77 | 3,76 | 8,18 | 12,70 |
| 10 | 273,1 | 3,40 | 4,19 | 9,27 | 12.70(2) |
| 12 | 323,9 | 3,96 | 4,57 | 9.53(2) | 12.70(2) |
| 14 | 355,6 | 3,96 | 4.78(2) | … | … |
| 16 | 406,4 | 4,19 | 4.78(2) | … | … |
| 18 | 457,2 | 4,19 | 4.78(2) | … | … |
| 20 | 508 | 4,78 | 5.54(2) | … | … |
| 22 | 558,8 | 4,78 | 5.54(2) | … | … |
| 24 | 660,4 | 5,54 | 6,35 | … | … |
| 30 | 762 | 6,35 | 7,92 | … | … |
Anmerkungen:
(1) legen Sie 5S fest und 10S Wandstärken ermöglichen nicht, in Übereinstimmung mit ANSI/ASME B1.20.1 zu verlegen
(2) passen sich diese Maße nicht an ANSI/ASME B36.1M an
Größe, Maße u. Toleranzen des geschweißten Rohres (Millimeter)
| NPS | *t/D | Toleranz, % von nominalem | |
| 1/8" ~2,5" | Alle | +20,0 | -12,5 |
| 3" ~18" | ≤5% | +22,5 | -12,5 |
| 3" ~18" | >5% | +15,0 | -12,5 |
| ≥20 „ | Alle | +17,5 | -12,5 |
| ≥20 „ | ≤5% | +22,5 | -12,5 |
*t: nominale Wandstärke; D: bestellt Außendurchmesser.
