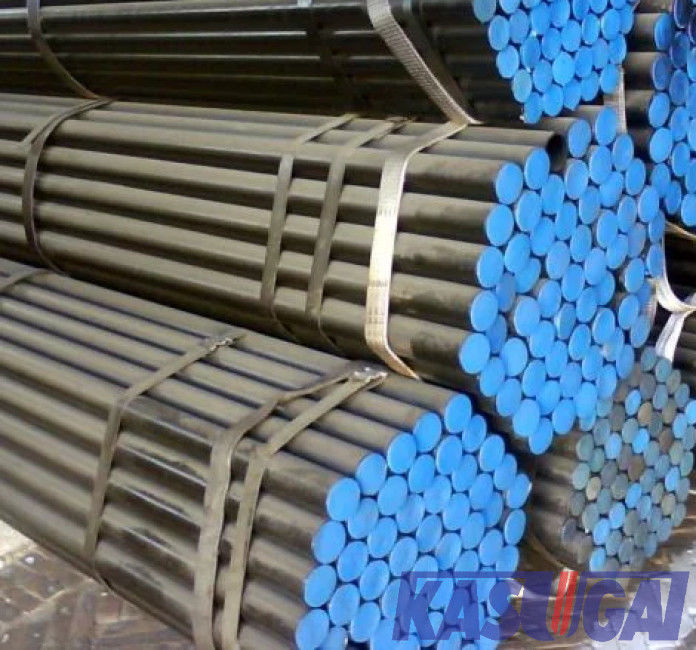

Wandstärke-Schläuche ASME B36.10M Alloy Steel Pipe nahtloser Sch20S
  • Wandstärke-Schläuche ASME B36.10M Alloy Steel Pipe nahtloser Sch20S
Wandstärke-Schläuche ASME B36.10M Alloy Steel Pipe nahtloser Sch20S

Wandstärke-Schläuche ASME B36.10M Alloy Steel Pipe nahtloser Sch20S

Herkunftsort China
Markenname Kasugai
Zertifizierung ISO PED AD2000
Modellnummer ASTM A335 P9 ASME B36.10M/B36.19M SMLS
Dokument Produktbroschüre PDF
Produktdetails
Produktname:
ASTM A335 P9 ASME B36.10M/B36.19M Nahtloses Rohr aus legiertem Stahl
Größen-Strecke:
1/8" BIS 48"
Wandstärke:
Sch5S, Sch10S, Sch10, Sch20S, Sch30, Sch40S, STD, Sch40, Sch60, Sch80S, XS, Sch80, Sch100, Sch120, S
Länge:
SRL, DRL, Schnitt-lang (≤6m)
Enden-Prozess:
Einfache Enden, abgeschrägte Enden, Gewindestutzen
Maße:
ASME/ANSI B36.10M ASME/ANSI 36.19M
Hervorheben:

Legierter Stahl-Rohr Sch20S

,

ASME B36.10M Pipe Sch 20S

,

Legierter Stahl-Rohr ASME

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
verkäuflich
Preis
verhandelbar
Verpackung Informationen
Seetaugliches Packng
Lieferzeit
30 - 60 Werktage
Zahlungsbedingungen
L/C, T/T
Versorgungsmaterial-Fähigkeit
500 Tonne pro Monat
Produkt-Beschreibung

Rohr ASTM A335 P9 ASME B36.10M/B36.19M Alloy Steel Seamless für Hochdruck-u. Temperatur-Dienstleistungen



Produktinformation:

Produkt-Name Rohr ASTM A335 P9 ASME B36.10M/B36.19M Alloy Steel Seamless für Hochdruck-u. Temperatur-Dienstleistungen
Standards ASTM A335/A335M, ASME SA335
Größen-Strecke 1/8 ″ zu 48 ″
Wandstärke Sch5S, Sch10S, Sch10, Sch20S, Sch30, Sch40S, Geschlechtskrankheit, Sch40, Sch60, Sch80S, XS, Sch80, Sch100, Sch120, Sch140, Sch160, XXS
Länge SRL, DRL oder als Anforderung des Kunden
Enden-Prozess Einfache Enden, abgeschrägte Enden, Gewindestutzen



Chemische Zusammensetzung von ASTM A335 P1, P2, P5, P9, P11, P12, P22, legierter Stahl P91 (%)

Grad C Mangan P S Si Cr MO V N Andere
P9 0,15 maximal 0.30-0.60 ≤0.025 ≤0.025 0.25-1.0 8.0-10.0 0.90-1.10



Mechanische Eigenschaften von ASTM A335 P1, P2, P5, legierter Stahl P9

Grad

Dehnfestigkeit

(MPa)

Streckgrenze

(MPa)

Verlängerung

(%)
P9 ≥415 ≥205 ≥30



Maße von ASME/ANSI B36.10M Welded und nahtloses Schmiedestahl-Rohr

　 D Sch5s Sch10s Sch10 Sch20 Sch30 Sch40s Geschlechtskrankheit Sch40 Sch60 Sch80s XS Sch80 Sch100 Sch120 Sch140 Sch160 XXS
1/8 10,3 --- 1,24 --- --- --- 1,73 1,73 1,73 --- 2,41 2,41 2,41 --- --- --- --- ---
1/4 13,7 --- 1,65 --- --- --- 2,24 2,24 2,24 --- 3,02 3,02 3,02 --- --- --- --- ---
3/8 17,1 --- 1,65 --- --- --- 2,31 2,31 2,31 --- 3,2 3,2 3,2 --- --- --- --- ---
1/2 21,3 1,65 2,11 --- --- --- 2,77 2,77 2,77 --- 3,73 3,73 3,73 --- --- --- 4,78 7,47
3/4 26,7 1,65 2,11 --- --- --- 2,87 2,87 2,87 --- 3,91 3,91 3,91 --- --- --- 5,56 7,82
1 33,4 1,65 2,77 --- --- --- 3,38 3,38 3,38 --- 4,55 4,55 4,55 --- --- --- 6,35 9,09
1 ¼ 42,2 1,65 2,77 --- --- --- 3,56 3,56 3,56 --- 4,85 4,85 4,85 --- --- --- 6,35 9,7
1 ½ 48,3 1,65 2,77 --- --- --- 3,68 3,68 3,68 --- 5,08 5,08 5,08 --- --- --- 7,14 10,15
2 60,3 1,65 2,77 --- --- --- 3,91 3,91 3,91 --- 5,54 5,54 5,54 --- --- --- 8,74 11,07
½ 2 73 2,11 3,05 --- --- --- 5,16 5,16 5,16 --- 7,01 7,01 7,01 --- --- --- 9,53 14,02
3 88,9 2,11 3,05 --- --- --- 5,49 5,49 5,49 --- 7,62 7,62 7,62 --- --- --- 11,13 15,24
½ 3 101,6 2,11 3,05 --- --- --- 5,74 5,74 5,74 --- 8,08 8,08 8,08 --- --- --- --- ---
4 114,3 2,11 3,05 --- --- --- 6,02 6,02 6,02 --- 8,56 8,56 8,56 --- 11,13 --- 13,49 17,12
5 141,3 2,77 3,4 --- --- --- 6,55 6,55 6,55 --- 9,53 9,53 9,53 --- 12,7 --- 15,88 19,05
6 168,3 2,77 3,4 --- --- --- 7,11 7,11 7,11 --- 10,97 10,97 10,97 --- 14,27 --- 18,26 21,95
8 219,1 2,77 3,76 --- 6,35 7,04 8,18 8,18 8,18 10,31 12,7 12,7 12,7 15,09 18,26 20,62 23,01 22,23
10 273,1 3,4 4,19 --- 6,35 7,8 9,27 9,27 9,27 12,7 12,7 12,7 15,09 18,26 25,4 28,58 25,4 25,4
12 323,9 3,96 4,57 --- 6,35 8,38 9,53 9,53 10,31 14,27 12,7 12,7 17,48 21,44 25,4 28,58 33,32 25,4
14 355,6 3,96 4,78 6,35 7,92 9,53 --- 9,53 11,13 15,09 --- 12,7 19,05 23,83 27,79 31,75 35,71
16 406,4 4,19 4,78 6,35 7,92 9,53 --- 9,53 12,7 16,66 --- 12,7 21,44 26,19 30,96 36,53 40,49
18 457,2 4,19 4,78 6,35 7,92 11,13 --- 9,53 14,27 19,05 --- 12,7 23,83 29,36 34,93 39,67 45,24
20 508 4,78 5,54 6,35 9,53 12,7 --- 9,53 15,09 20,62 --- 12,7 26,19 32,54 38,1 44,45 50,01
22 558,8 4,78 5,54 6,35 9,53 12,7 --- 9,53 --- 22,23 --- 12,7 28,58 34,93 41,28 47,63 53,98
26 660,4 --- --- 7,92 12,7 --- --- 9,53 --- --- --- 12,7
28 711,2 --- --- 7,92 12,7 15,88 --- 9,53 --- --- --- 12,7
30 762 6,35 7,92 7,92 12,7 15,88 --- 9,53 --- --- --- 12,7
32 812,8 --- --- 7,92 12,7 15,88 17,48 9,53 17,48 --- --- 12,7
34 863,6 --- --- 7,92 12,7 15,88 17,48 9,53 17,48 --- --- 12,7
36 914,4 --- --- 7,92 12,7 15,88 19,05 9,53 19,05 --- --- 12,7
38 965,2 --- --- --- --- --- --- 9,53 --- --- --- 12,7
40 1016 --- --- --- --- --- --- 9,53 --- --- --- 12,7
42 1066,8 --- --- --- --- --- --- 9,53 --- --- --- 12,7
44 1117,6 --- --- --- --- --- --- 9,53 --- --- --- 12,7
46 1168,4 --- --- --- --- --- --- 9,53 --- --- --- 12,7
48 1219,2 --- --- --- --- --- --- 9,53 --- --- --- 12,7



Größe, Maße u. Toleranzen des nahtlosen Rohres (Millimeter)

NPS *t/D Toleranz, % von nominalem
1/8" ~2,5" Alle +20,0 -12,5
3" ~18" ≤5% +22,5 -12,5
3" ~18" >5% +15,0 -12,5
≥20 „ >5% +15,0 -12,5

*t: nominale Wandstärke; D: bestellt Außendurchmesser.





Maße von ASME/ANSI B36.19M Welded und nahtloses Schmiedestahl-Rohr



NPS

　

(Zoll)

Außerhalb Durchmessers.

(Millimeter)

 Nominale Wandstärke (Millimeter)
Sch5S (1) Sch10S (1) Sch40S Sch80S
1/8 10,3 --- 1,24 1,73 2,41
1/4 13,7 --- 1,65 2,24 3,02
3/8 17,1 --- 1,65 2,31 3,20
1/2 21,3 1,65 2,11 2,77 3,73
3/4 26,7 1,65 2,11 2,87 3,91
1 33,4 1,65 2,77 3,38 4,55
1 ¼ 42,2 1,65 2,77 3,56 4,85
1 ½ 48,3 1,65 2,77 3,68 5,08
2 60,3 1,65 2,77 3,91 5,54
½ 2 73 2,11 3,05 5,16 7,01
3 88,9 2,11 3,05 5,49 7,62
½ 3 101,6 2,11 3,05 5,74 8,08
4 114,3 2,11 3,05 6,02 8,56
5 141,3 2,77 3,4 6,55 9,53
6 168,3 2,77 3,4 7,11 10,97
8 219,1 2,77 3,76 8,18 12,70
10 273,1 3,40 4,19 9,27 12.70(2)
12 323,9 3,96 4,57 9.53(2) 12.70(2)
14 355,6 3,96 4.78(2) … …
16 406,4 4,19 4.78(2) … …
18 457,2 4,19 4.78(2) … …
20 508 4,78 5.54(2) … …
22 558,8 4,78 5.54(2) … …
24 660,4 5,54 6,35 … …
30 762 6,35 7,92 … …


Anmerkungen:

(1) ermöglichen Zeitplan5S und 10S Wandstärken nicht, in Übereinstimmung mit ANSI/ASME B1.20.1 zu verlegen

(2) passen sich diese Maße nicht an ANSI/ASME B36.1M an

Umbauten:

Legierter Stahl-Schläuche,

Legierungs-nahtloses Stahlrohr,

korrosionsbeständiges Legierungsrohr
