Legierter Stahl-Installation
>
|
| Herkunftsort | China |
| Markenname | Kasugai |
| Modellnummer | Grad WP11 ASME B16.9 BW L/R 90 ASTM A234 Grad BW |
| Dokument | Produktbroschüre PDF |

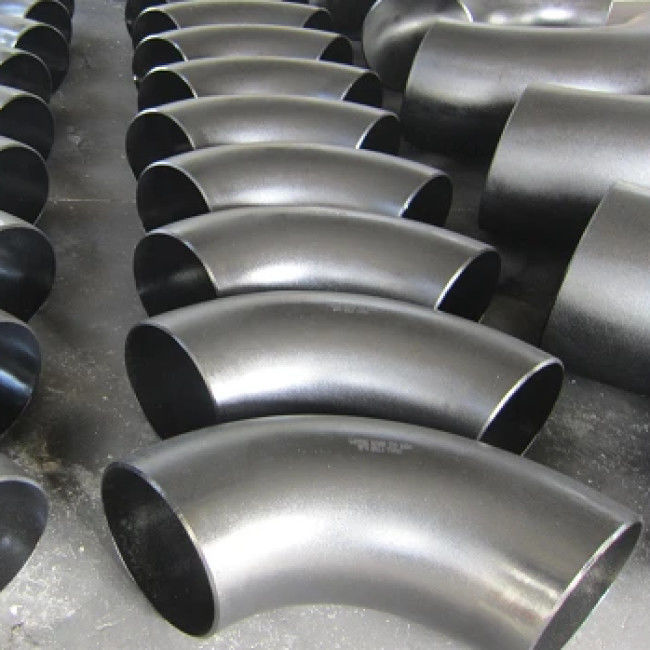

Grad WP11 ASME B16.9 BW L/R ASTM A234 legierter Stahl-Kolben-Schweißens-Ellbogen mit 90 Grad 90 Grad
Installationen des legierten Stahls werden mit einer Strecke der Legierungen legiert. Der Inhalt von Legierungen bestimmt die Eigenschaften und die Korrosionsbeständigkeitseigenschaften der Installation. Das höher die Legierungselemente größer sind seine Eigenschaften. Die Installationen in diesem Grad haben Primärlegierungen des Eisens und des Kohlenstoffs. Die hochfesten Installationen spielen eine entscheidende Rolle, wenn sie die Eigenschaften des Flusses über durch Stress verursachte Systeme beeinflussen
Produktinformation
| Produkt-Name | Grad WP11 ASME B16.9 BW L/R ASTM A234 legierter Stahl-Kolben-Schweißens-Ellbogen mit 90 Grad 90 Grad |
| Größen-Strecke | 1/2“ bis 48" |
| Wandstärke | Sch5S zu XXS |
| Standards |
ASTM A234 MSS SP-75 |
| Grad | WP11 |
| Herstellungsstandards | ASME B16.9 |
Materielle chemische Zusammensetzung ASTM A234 GR WP11 (%)
| Si | S | Mangan | P | C | MO | Cr | Ni | Cu | |
| WP11 CL1 | 0.5-1 | 0,03 | 0.3-0.6 | 0,03 | 0.05-0.15 | 0.44-0.65 | 1-1.5 | ||
| CL2 WP11 | 0.5-1 | 0,04 | 0.3-0.8 | 0,04 | 0.05-0.2 | 0.44-0.65 | 1-1.5 | ||
| WP11 CL3 | 0.5-1 | 0,04 | 0.3-0.8 | 0,04 | 0.05-0.2 | 0.44-0.65 | 1-1.5 |
Ellbogen-Maße ASME B16.9 L/R
Der Ellbogen ASME B16.9 wird benutzt, wenn ein Rohr Richtung ändert. Ellbögen können sich oben drehen, drehen sich unten, biegen nach links ab, berichtigen, oder jeder möglicher durchschnittliche Winkel. Der lange Radius (L/R) bezeichnen Ellbögen Ellbögen mit dem Mitte-zuendmaß des Radius 1.5D, der bis 1,5 x NPS in der Zolleinheit entspricht. Die langen Radiusstandardellbögen von ASME B16.9 können als 90° und 45° entsprechend dem Winkel der Flussrichtungsänderung weiter klassifiziert werden.
| NPS | O.D Millimeter Zoll |
Millimeter Zoll |
B Millimeter Zoll |
| 1/2 | 21,3 0,84 |
38 1,50 |
16 0,62 |
| 3/4 | 26,7 1,05 |
38 1,50 |
19 0,75 |
| 1 | 33,4 1,32 |
38 1,50 |
22 0,88 |
| 1-1/4 | 42,2 1,66 |
48 1,88 |
25 1,00 |
| 1-1/2 | 48,3 1,90 |
57 2,25 |
29 1,12 |
| 2 | 60,3 2,38 |
76 3,00 |
35 1,38 |
| 2-1/2 | 73,0 2,88 |
95 3,75 |
44 1,75 |
| 3 | 88,9 3,50 |
114 4,50 |
51 2,00 |
| 3-1/2 | 101,6 4,00 |
133 5,25 |
57 2,25 |
| 4 | 114,3 4,50 |
152 6,00 |
64 2,50 |
| 5 | 141,3 5,56 |
190 7,50 |
79 3,12 |
| 6 | 168,3 6,62 |
229 9,00 |
95 3,75 |
| 8 | 219,1 8,62 |
305 12,00 |
127 5,00 |
| 10 | 273,0 10,75 |
381 15,00 |
159 6,25 |
| 12 | 323,8 12,75 |
457 18,00 |
190 7,50 |
| 14 | 355,6 14,00 |
533 21,00 |
222 8,75 |
| 16 | 406,4 16,00 |
610 24,00 |
254 10,00 |
| 18 | 457,0 18,00 |
686 27,00 |
286 11,25 |
| 20 | 508,0 20,00 |
762 30,00 |
318 12,50 |
| 22 | 559,0 22,00 |
838 33,00 |
343 13,50 |
| 24 | 610,0 24,00 |
914 36,00 |
381 15,00 |
| 26 | 660,0 26,00 |
991 39,00 |
406 16,00 |
| 28 | 711,0 28,00 |
1067 42,00 |
438 17,25 |
| 30 | 762,0 30,00 |
1143 45,00 |
470 18,50 |
| 32 | 813,0 32,00 |
1219 48,00 |
502 19,75 |
| 34 | 864,0 34,00 |
1295 51,00 |
533 21,00 |
| 36 | 914,0 36,00 |
1372 54,00 |
565 22,25 |
| 38 | 965,0 38,00 |
1448 57,00 |
600 23,62 |
| 40 | 1016,0 40,00 |
1524 60,00 |
632 24,88 |
| 42 | 1067,0 42,00 |
1600 63,00 |
660 26,00 |
| 44 | 1118,0 44,00 |
1676 66,00 |
695 27,38 |
| 46 | 1168,0 46,00 |
1753 69,00 |
727 28,62 |
| 48 | 1219,0 48,00 |
1829 72,00 |
759 29,88 |
*NPS: Nominale Rohr-Größe; O.D: Außendurchmesser an der Schrägfläche; : Mitte-zum Ende 90 Grad-Ellbögen; B: Mitte-zum Ende 45 Grad-Ellbögen.
