| Herkunftsort | China |
| Markenname | Kasugai |
| Modellnummer | ASTM A234 Klasse WP22 B16.9 BW Gleichwertig Tee |
| Dokument | Produktbroschüre PDF |

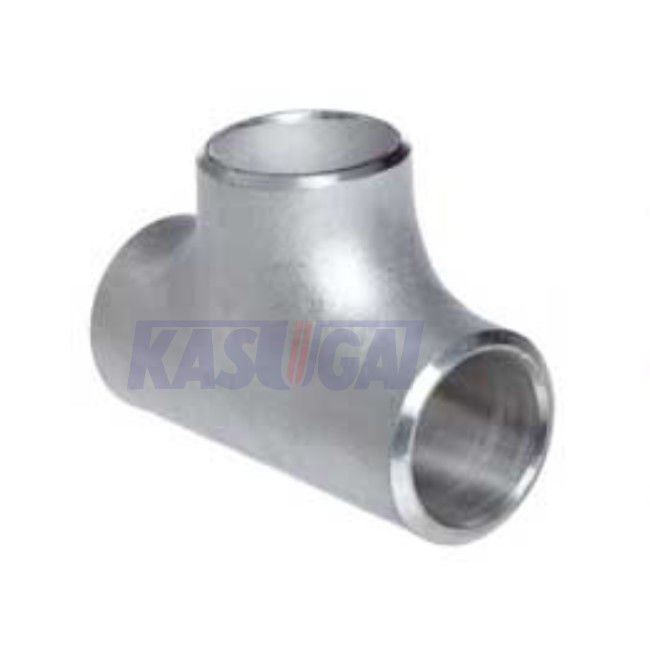

Gleiches T-Stück ASTM A234 WP22 B16.9 BW legierter Stahl-Kolben-Schweißens-Gleichgestellt-T-Stück
Das T-Stück ASTM A234 WP22 sind Rohrt-stücke des legierten Stahls, die die Kapazität haben, drei Rohre oder andere Installationen anzuschließen.
Produktinformation
| Produkt-Name | Stahl-Kolben-Schweißens-gleiches T-Stück ASTM A234 legierter Grad-WP22 B16.9 BW |
| Größen-Strecke | 1/2“ bis 48" |
| Wandstärke | Sch20S zu Sch80S |
| Standards | ASTM A234 |
| Grad | WP22 |
| Herstellungsstandards | ASME B16.9 MSS SP-43 B |
| Beschichtung | Schwarze Zündkapselbeschichtung, heiße eingetauchte Galvanisation, Zinkflockenbeschichtung (Galvanogalvanisation), Rosthemmungsöl oder Lackbeschichtung. |
Materielle chemische Zusammensetzung ASTM A234 Gr. WP22 (%)
| Si | S | Mangan | P | C | MO | Cr | Ni | Cu | |
| WP22 CL1 | 0,5 | 0,04 | 0.3-0.6 | 0,04 | 0.05-0.15 | 0.87-1.13 | 1.9-2.6 | ||
| WP22 CL3 | 0,5 | 0,04 | 0.3-0.6 | 0,04 | 0.05-0.15 | 0.87-1.13 | 1.9-2.6 |
Maße T-Stück ASME B16.9 (Millimeter)
| NPS (Zoll) | Außerhalb Durchmessers an der Schrägfläche | Mitte-zu-Ende | |
| O.D. | Lauf (c) | Ausgang (M) | |
| 1/2 | 21,3 | 25 | 25 |
| 3/4 | 26,7 | 29 | 29 |
| 1 | 33,4 | 38 | 38 |
| 1 1/4 | 42,2 | 48 | 48 |
| 1 1/2 | 48,3 | 57 | 57 |
| 2 | 60,3 | 64 | 64 |
| 2 1/2 | 73 | 76 | 76 |
| 3 | 88,9 | 86 | 86 |
| 3 1/2 | 101,6 | 95 | 95 |
| 4 | 114,3 | 105 | 105 |
| 5 | 141,3 | 124 | 124 |
| 6 | 168,3 | 143 | 143 |
| 8 | 219,1 | 178 | 178 |
| 10 | 273,1 | 216 | 216 |
| 12 | 323,9 | 254 | 254 |
| 14 | 355,6 | 279 | 279 |
| 16 | 406,4 | 305 | 305 |
| 18 | 457,2 | 343 | 343 |
| 20 | 508 | 381 | 381 |
| 22 | 559 | 419 | 419 |
| 24 | 610 | 432 | 432 |
| 26 | 660 | 495 | 495 |
| 28 | 711 | 521 | 521 |
| 30 | 762 | 559 | 559 |
| 32 | 813 | 597 | 597 |
| 34 | 864 | 635 | 635 |
| 36 | 914 | 673 | 673 |
| 38 | 965 | 711 | 711 |
| 40 | 1016 | 749 | 749 |
| 42 | 1067 | 762 | 711 |
| 44 | 1118 | 813 | 762 |
| 46 | 1168 | 851 | 800 |
| 48 | 1219 | 889 | 838 |
