Legierter Stahl-Installation
>
|
| Herkunftsort | China |
| Markenname | Kasugai |
| Zertifizierung | ISO PED AD2000 |
| Modellnummer | ASTM A420 WPL6 90-Grad-L/R-BW-Winkel |
| Dokument | Produktbroschüre PDF |

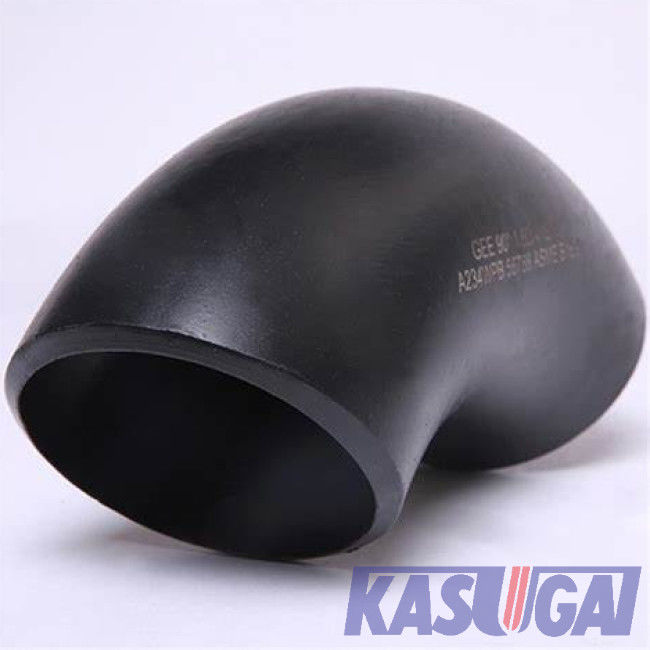

ASTM A420 WPL6 90 Grad-niedriger legierter Stahl-langer Radius-Kolben-Schweißens-Ellbogen
Produktinformation
| Produkt-Name | ASTM A420 WPL6 90 Grad-niedriger legierter Stahl-langer Radius-Kolben-Schweißens-Ellbogen |
| Größen-Strecke | Maß: 1/2“ bis 48" |
| Wandstärke | Sch10S Sch20 Geschlechtskrankheit Sch40 XS Sch80 |
| Standards | ASTM A420 |
| Grad | WPL6 |
| Herstellungsstandards | ASME B16.9 |
Standards u. Materialien: ASTM A420 WPL6
Installationen ASTM A420 WPL6 sind bearbeitete niedrige Installationen des legierten Stahls des nahtlosen oder geschweißten Baus, der bei niedrigen Temperaturen für Gebrauch in der Druckrohrleitung und im Druckbehälterservice bestimmt ist. Sie sind mit Rohren ASTM A333 Gr.6 häufig am benutztesten und ASTM A350 LF2 flanscht für das Getriebe von niedrigtemperaturflüssigkeiten im Prozess, der mit der herkömmlichen minimalen Entwurfsmetalltemperatur (MDMT) leitet von -45°C [- 50°F].
Chemische Zusammensetzungen von Installationen ASME A420 WPL6
| Grad | C | Mangan | P | S | Si | Ni | Cr | MO | Cu | Notiz: | V |
| ASTM A420 WPL6 | ≤0.30 | 0.50-1.35 | ≤0.035 | ≤0.040 | 0.15-0.40 | ≤0.40 | ≤0.30 | ≤0.12 | ≤0.40 | ≤0.02 | 0,08 |
*For schweißte Installationen von ASTM WPL6, die chemische Zusammensetzung der Schweißgut wird angefordert nicht, um die gleichen Grenzen auf das unedle Metall zu treffen, jedoch erfüllt die Schweißungsablagerung die mechanischen und Auswirkungsbedingungen des unedlen Metalls.
Mechanische Eigenschaften (bei Zimmertemperatur) von Installationen ASTM A420 WPL6
| Grad | Dehnfestigkeit (MPa) | Streckgrenze, Minute (MPa) | Verlängerung 2 im ″, longitudinal, Minute (%) | Verlängerung in 2 ″ Transvers, Minute (%) |
| ASTM A420 WPL6 | 415-655 | 240 | 30 | 16,5 |
* mindestens wird ein Spannungstest auf jeder Hitze des Materials gemacht.
90 O-Kolben-Schweißungs-Ellbogen-Maße und Gewicht
Langer Radius (LR) (verweisen Sie Standard-ASME B16.9)
|
Nominal Rohr-Größe (NPS) |
Außerhalb Durchmessers an der Schrägfläche (Millimeter) |
Mitte-zu-Ende | Gewicht (Kilogramm) | |||||
| 90O-Ellbögen A (Millimeter) | Sch 10S | Sch 20 | Geschlechtskrankheit | Sch 40 | XS | Sch 80 | ||
| 1/2 | 21,3 | 38 | 0,06 | 0,08 | 0,08 | 0,18 | 0,18 | |
| 3/4 | 26,7 | 38 | 0,07 | 0,08 | 0,08 | 0,20 | 0,20 | |
| 1 | 33,4 | 38 | 0,15 | 0,15 | 0,15 | 0,20 | 0,20 | |
| 1-1/4 | 42,2 | 48 | 0,21 | 0,25 | 0,25 | 0,35 | 0,35 | |
| 1-1/2 | 48,3 | 57 | 0,30 | 0,36 | 0,36 | 0,60 | 0,60 | |
| 2 | 60,3 | 76 | 0,50 | 0,65 | 0,65 | 0,94 | 0,94 | |
| 2-1/2 | 73,0 | 95 | 0,85 | 1,28 | 1,28 | 1,70 | 1,70 | |
| 3 | 88,9 | 114 | 1,20 | 2,03 | 2,03 | 2,75 | 2,75 | |
| 3-1/2 | 101,6 | 133 | 1,55 | 2,87 | 2,87 | 3,95 | 3,95 | |
| 4 | 114,3 | 152 | 2,20 | 3,90 | 3,90 | 5,40 | 5,40 | |
| 5 | 141,3 | 190 | 3,60 | 6,50 | 6,50 | 8,85 | 8,85 | |
| 6 | 168,3 | 229 | 5,40 | 10,20 | 10,20 | 15,35 | 15,35 | |
| 8 | 219,1 | 305 | 10,60 | 16,57 | 20,30 | 20,30 | 29,90 | 29,90 |
| 10 | 273,0 | 381 | 19,50 | 25,79 | 37,00 | 37,00 | 48,60 | 57,11 |
| 12 | 323,8 | 457 | 27,50 | 37,23 | 54,00 | 58,15 | 70 | 94,82 |
| 14 | 355,6 | 533 | 36 | 59,93 | 68,00 | 79,96 | 94,35 | 132,16 |
| 16 | 406,4 | 610 | 47,50 | 78,09 | 89,20 | 124,75 | 124,75 | 204,30 |
| 18 | 457 | 686 | 60 | 99,43 | 112,90 | 177,06 | 157,50 | 287,84 |
| 20 | 508 | 762 | 100 | 142,4 | 142,40 | 230 | 194,30 | 390,90 |
| 22 | 559 | 838 | 178 | 178 | 236 | 523,40 | ||
| 24 | 610 | 914 | 140 | 202 | 202 | 384 | 268,50 | 667,40 |
| 26 | 660 | 991 | 348 | 270 | 348 | |||
| 28 | 711 | 1067 | 404 | 300 | 404 | |||
| 30 | 762 | 1143 | 441 | 333 | 441 | |||
| 32 | 813 | 1219 | 510 | 390 | 510 | |||
| 34 | 864 | 1295 | 625 | 430 | 560 | |||
| 36 | 914 | 1372 | 482 | 625 | ||||
| 38 | 965 | 1448 | 540 | 710 | ||||
| 40 | 1016 | 1524 | 580 | 745 | ||||
| 42 | 1067 | 1600 | 655 | 840 | ||||
| 44 | 1118 | 1676 | 726 | 970 | ||||
| 46 | 1168 | 1753 | 816 | 1055 | ||||
| 48 | 1219 | 1829 | 885 | 1134 | ||||
