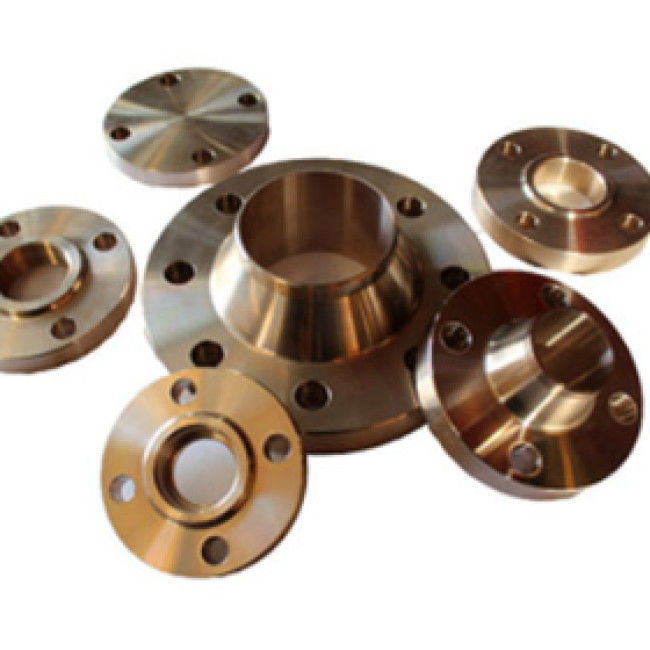

Kupfer-Nickel ASTM B151 flanscht 90/10 C70600 Schweißungs-Hals ANSI B16.5

Herkunftsort	China
Markenname	Kasugai
Modellnummer	ASTM B151 C70600 ANSI B16.5
Dokument	Produktbroschüre PDF

Produktdetails

Produktname:

ASTM B151 C70600 (90/10) Kupfer-Nickel-Flansch ANSI B16.5

Größen-Strecke:

1/2“ bis 24"

Flansch:

Schweißungs-Hals (WN), Beleg auf (S), Sockel-Schweißung (Schalter), verlegte (TR), Vorhänge (Quersta

Spezifikationen:

LÄRM 2632/2633/86033/86036/86037 ANSI B16.5 EEMUA145

Druck-Klasse:

150 300

Stärke:

Sch5S Sch10S Sch40S Sch80S

Hervorheben:

Kupfer-Nickel-Flansche ASTM B151

Vorschweißflansche ANSI B16.5

Kupfer-Nickel-Flansche ANSI B16.5

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge

verkäuflich

Preis

verhandelbar

Verpackung Informationen

Seetaugliches Packng

Lieferzeit

30 - 60 Werktage

Zahlungsbedingungen

L / C, T/T

Versorgungsmaterial-Fähigkeit

100 Tonnen pro Monat

Produkt-Beschreibung

ASTM B151 C70600 (90/10) Kupfer-Nickel-Flansch ANSI B16.5

Produktinformation

Produkt-Name	ASTM B151 C70600 (90/10) Kupfer-Nickel-Flansch ANSI B16.5
Größen-Strecke	1/2“ bis 24"
Flansch-Art	Schweißungs-Hals (WN), Beleg auf (S), Sockel-Schweißung (Schalter), verlegte (TR), Vorhänge (Querstation)
Spezifikationen	LÄRM 2632/2633/86033/86036/86037 ANSI B16.5 EEMUA145
Druck-Klasse	150 300
Stärke	Sch5S Sch10S Sch40S Sch80S

Kupferne Nickel-Flansche

Kupferne Nickel-Flansche werden unter Verwendung eines hochwertigen Stahlvorrates geschmiedet. Sie machen einen schmiedenden Prozess durch, der zu erhitzen, sich zu bilden miteinbezieht und abzukühlen. Abhängig von der Herstellungsquantität werden verschiedene schmiedende Techniken verwendet. Die Offenwürfelesenkschmiedenmethode ist, allgemein verwendet für Produkte von geringem Volumen aber hat eine hohe Produktionsrate. Jedoch erfordert sie hohe Bearbeitungszugaben.

Kupferne Nickel-Flansche haben viele verschiedenen Anwendungen. Sie können in den Meeresmilieu und für Hochdruckrohrleitung benutzt werden. Diese Flansche werden auch für Schiffbau benutzt. Ihre 90/10 kupfernen Nickelsockel-Schweißungsflansche sind für kleine friedliche Hochdruckanwendungen häufig benutzt. Sie bieten das gleiche statische an und Ermüdungsfestigkeit als Beleg auf SORF-Flanschen aber sind entworfen, höheren Druck zu behandeln. Kupfernes Nickel ist ein guter Leiter des Stroms und der Hitze. Es ist deshalb für Marineanwendungen allgemein verwendet. Es ist die ideale Wahl für Anwendungen, in denen Hochdruck notwendig ist. Kupferne Nickel-Flansche sind in den verschiedenen Graden und in den Größen verfügbar. Typische Anwendungen umfassen Meerwasserrohrleitungssysteme. Sie sind in hohem Grade korrosionsbeständig und bieten große Haltbarkeit an. Sie sind auch gegen Abnutzung in hohem Grade beständig und sind für Anwendungen in der Chemikalie, im Öl und in den Gasindustrien ideal. Diese Flansche können in den speziellen Längen auch bestellt werden, und sind in anodisierten oder Pulver-überzogenen Enden verfügbar. Sie entsprechen ASTM-Standards und sind häufig für gleich-tägige Lieferung verfügbar.

Chemische Zusammensetzungen (%) des Kupfer-Nickel-Rohres ASTM B151 (C70600)

Grad	Cu	Pb	Zn	F.E.	Ni	Mangan
C70600	Balance	0,05 maximal	1,0 maximal	1.0-1.8	9.0-11.0	1,0 maximal

Flansch-Maße ANSI B16.5 - Klasse 150 (Millimeter)

Nennweite		Außerhalb Durchmessers.	Stärke	Länge durch Nabe			Durchmesser der Nabe	Angehobener Gesichts-Durchmesser.	Eckradius der Bohrung	Tiefe des Sockels	Gegenbohrung	Gewindelänge	Bolzenlöcher
Nennweite		Außerhalb Durchmessers.	Stärke	WN	SO Schalter TR	LJ	Durchmesser der Nabe	Angehobener Gesichts-Durchmesser.	LJ	Schalter	TR		Lochkreis-Durchmesser.	Nein	Durchmesser.
	B	O	t	Y1	Y2	Y3	X	R	r1	D	B4	Q	C	Nein	H
15	1/2	89	11,2	47,8	16		30,0	35,1	3	10	Abgeschrägt zu bedeutendem Durchmesser des Fadens bei 45^O	16	60,5	4	16
20	3/4	99	12,7	52,3	16		38,0	42,9	3	11		16	69,8	4	16
25	1	108	14,3	55,6	18		49,5	50,8	3	13		18	79,2	4	16
32	1-1/4	117	15,8	57,2	21		58,5	63,5	5	14		21	88,9	4	16
40	1-1/2	127	17,6	62,0	22		65,0	73,2	6	16		22	98,6	4	16
50	2	152	19,1	63,5	25		77,5	91,9	8	18		25	120,6	4	19
65	2-/21	178	22,4	69,8	28		90,5	104,6	8	19		28	139,7	4	19
80	3	190	23,9	69,8	30		108	127,0	10	21		30	152,4	4	19
90	3-1/2	216	23,9	71,4	32		122	139,7	10			32	177,8	8	19
100	4	229	23,9	76,2	33		135	157,2	11			33	190,5	8	19
125	5	254	23,9	88,9	37		164	185,7	11			37	215,9	8	22
150	6	279	25,4	88,9	40		192	215,9	13			40	241,3	8	22
200	8	343	28,5	101,6	44		246	269,7	13			44,4	298,4	8	22
250	10	406	30,3	101,6	49		305	323,8	13			49,3	362,0	12	22
300	12	483	31,8	114,3	56		365	381,0	13			55,6	431,8	12	26
350	14	535	35,1	127,0	57	79	400	412,8	13			57,2	476,2	12	29
400	16	595	36,6	127,0	64	87	457	469,9	13			63,5	539,8	16	29
450	18	635	39,7	139,7	68	97	505	533,4	13			68,3	577,8	18	32
500	20	700	43,0	144,5	73	103	559	584,2	13			73,2	635,0	20	32
600	24	815	47,8	152,4	83	111	663	692,2	13			82,6	749,3	20	35

Kupfer-Nickel ASTM B151 flanscht 90/10 C70600 Schweißungs-Hals ANSI B16.5 1

Nennweite		Maße von Ring Joint Flanges						Gewicht (Kilogramm)
Nennweite		Nut-Zahl	Durchmesser des angehobenen Teils	Neigungs-Durchmesser.	Tiefe	Breite	Radius unten	WN Sch 40	SO	Querstation	Schalter Sch 40	LJ	TR
	B	Nut-Zahl	K	P	E	F	r2	WN Sch 40	SO	Querstation	Schalter Sch 40	LJ	TR
15	1/2							0,57	0,41	0,43	0,42	0,46	0,42
20	3/4							0,73	0,59	0,64	0,60	0,65	0,60
25	1	R15	63,5	47,62	6,35	8,74	0,8	1,03	0,79	0,87	0,81	0,86	0,82
32	1-1/4	R17	73,5	57,16	6,35	8,74	0,8	1,33	1,03	1,16	1,05	1,10	1,07
40	1-1/2	R19	83,0	65,07	6,35	8,74	0,8	1,76	1,36	1,58	1,38	1,43	1,41
50	2	R22	102	82,55	6,35	8,74	0,8	2,61	2,10	2,47	2,14	2,20	2,18
65	2-/21	R25	122	101,60	6,35	8,74	0,8	4,08	3,25	4,00	3,34	3,40	3,38
80	3	R29	134	114,30	6,35	8,74	0,8	4,93	3,87	4,95	3,99	4,00	4,05
90	3-1/2	R33	154	131,78	6,35	8,74	0,8	6,12	4,89	6,42		5,06	5,10
100	4	R36	172	149,22	6,35	8,74	0,8	6,96	5,38	7,09		5,55	5,63
125	5	R40	194	171,45	6,35	8,74	0,8	8,83	6,29	8,72		6,43	6,68
150	6	R43	219	193,68	6,35	8,74	0,8	10,9	7,77	11,4		7,89	8,27
200	8	R48	274	247,65	6,35	8,74	0,8	17,9	12,4	19,6		12,6	12,6
250	10	R52	331	304,80	6,35	8,74	0,8	25,0	17,6	29,1		17,8	17,6
300	12	R56	407	381,00	6,35	8,74	0,8	38,7	27,7	43,8		28,1	27,8
350	14	R59	426	396,88	6,35	8,74	0,8	51	35,3	59		47,6	35,2
400	16	R64	483	454,02	6,35	8,74	0,8	64	44,9	77		63,5	45,3
450	18	R68	547	517,52	6,35	8,74	0,8	75	49,3	94		72,6	49,7
500	20	R72	597	558,80	6,35	8,74	0,8	94	63	123		88,5	63,5
600	24	R76	712	673,10	6,35	8,74	0,8	133	89	188		124,7	90,5

Flansch-Maße ANSI B16.5 – Klasse 300 (Millimeter)

Nennweite		Außerhalb Durchmessers.	Stärke	Länge durch Nabe			Durchmesser der Nabe	Angehobener Gesichts-Durchmesser.	Eckradius der Bohrung	Tiefe des Sockels	Gegenbohrung	Gewindelänge	Bolzenlöcher
Nennweite		Außerhalb Durchmessers.	Stärke	WN	SO Schalter TR	LJ	Durchmesser der Nabe	Angehobener Gesichts-Durchmesser.	LJ	Schalter	TR		Lochkreis-Durchmesser.	Nein	Durchmesser.
	B	O	t	Y1	Y2	Y3	X	R	r1	D	B4	Q	C	Nein	H
15	1/2	95	14,3	52,3	22		38,0	35,1	3	10	23,5	15,7	66,5	4	16
20	3/4	117	15,8	57,2	25		48,0	42,9	3	11	29,0	15,7	82,6	4	19
25	1	124	17,6	62,0	27		54,0	50,8	3	13	36,0	17,5	88,9	4	19
32	1-1/4	133	19,1	65,0	27		63,4	63,5	5	14	44,5	20,6	98,6	4	19
40	1-1/2	155	20,6	6,3	30		70,0	73,2	6	16	50,5	22,4	114,3	4	22
50	2	165	22,4	69,8	33		84,0	91,9	8	18	63,5	28,4	127,0	8	19
65	2-/21	190	25,4	76,2	38		100	104,6	8	19	76,0	31,8	149,4	8	22
80	3	210	28,5	79,2	43		117	127,0	10	21	92,0	31,8	168,1	8	22
90	3-1/2	229	30,3	81,0	44		133	139,7	10		105,0	36,6	184,2	8	22
100	4	254	31,8	85,9	48		146	157,2	11		118,0	36,6	200,2	8	22
125	5	279	35,1	98,6	51		178	185,7	11		145,0	42,9	235,0	8	22
150	6	318	36,6	98,6	52		206	215,9	13		171,0	46,0	269,7	12	22
200	8	381	41,2	111,3	62		260	269,7	13		222,0	50,8	330,2	12	26
250	10	444	47,8	117,3	67	95	321	323,8	13		276,0	55,6	387,4	16	29
300	12	520	50,8	130,0	73	102	375	381,0	13		329,0	60,5	450,8	16	32
350	14	585	53,9	142,7	76	111	425	412,8	13		360,0	63,5	514,4	20	32
400	16	650	57,2	146,0	83	121	483	469,9	13		411,0	68,3	571,5	20	35
450	18	710	60,5	158,8	89	130	533	533,4	13		462,0	69,8	628,6	24	35
500	20	775	63,5	162,1	95	140	587	584,2	13		513,0	73,2	685,8	24	35
600	24	915	69,9	168,1	106	152	702	692,2	13		614,0	82,6	812,8	24	42

Kupfer-Nickel ASTM B151 flanscht 90/10 C70600 Schweißungs-Hals ANSI B16.5 1

Nennweite		Maße von Ring Joint Flanges						Gewicht (Kilogramm)
Nennweite		Nut-Zahl	Durchmesser des angehobenen Teils	Neigungs-Durchmesser.	Tiefe	Breite	Radius unten	WN Sch 40	SO	Querstation	Schalter Sch 40	LJ	TR
	B	Nut-Zahl	K	P	E	F	r2	WN Sch 40	SO	Querstation	Schalter Sch 40	LJ	TR
15	1/2	R11	51,0	34,14	5,56	7,14	0,8	0,75	0,65	0,65	0,66	0,71	0,65
20	3/4	R13	63,5	42,88	6,35	8,74	0,8	1,27	1,11	1,11	1,14	1,20	1,10
25	1	R16	70,0	50,80	6,35	8,74	0,8	1,64	1,39	1,43	1,43	1,49	1,35
32	1-1/4	R18	79,5	60,32	6,35	8,74	0,8	2,07	1,70	1,83	1,75	1,81	1,69
40	1-1/2	R20	90,5	68,28	6,35	8,74	0,8	2,94	2,51	2,69	2,58	2,66	2,54
50	2	R23	108	82,55	7,92	11,91	0,8	3,45	2,91	3,22	2,97	3,02	2,92
65	2-/21	R26	127	101,60	7,92	11,91	0,8	5,10	4,22	4,86	4,41	4,37	4,24
80	3	R31	147	123,82	7,92	11,91	0,8	6,25	5,88	6,83	6,15	6,04	5,94
90	3-1/2	R34	159	131,78	7,92	11,91	0,8	8,78	7,44	8,85		7,64	7,90
100	4	R37	175	149,22	7,92	11,91	0,8	11,4	9,73	11,8		9,98	9,71
125	5	R41	210	180,98	7,92	11,91	0,8	15,4	12,5	15,8		12,7	12,4
150	6	R45	242	211,12	7,92	11,91	0,8	19,8	16,2	21,3		16,5	16,2
200	8	R49	302	269,88	7,92	11,91	0,8	30,5	24,8	34,6		25,2	24,8
250	10	R53	356	323,85	7,92	11,91	0,8	44,1	35,5	54		40,2	35,9
300	12	R57	413	381,00	7,92	11,91	0,8	64	51	79		58	51,5
350	14	R61	458	419,90	7,92	11,91	0,8	88	70	106		86,2	70,1
400	16	R65	508	469,90	7,92	11,91	0,8	113	90	139		113,4	90,4
450	18	R69	575	533,40	7,92	11,91	0,8	138	109	175		133,8	109,0
500	20	R73	635	584,20	9,52	13,49	1,5	169	135	221		167,8	136,0
600	24	R77	750	692,15	11,13	16,66	1,5	249	204	341		249,5	204,0
