Kupferne Nickel-Flansche
>
|
| Herkunftsort | China |
| Markenname | Kasugai |
| Zertifizierung | ISO PED AD2000 |
| Modellnummer | C71500 QUERSTATION ANSI-B16.5/B16.47 |
| Dokument | Produktbroschüre PDF |
ASTM B151 C71500 ANSI B16.5/B16.47 Flansche der Kupfer-Nickel-Vorhang-(Querstation)
Produktinformation
| Produkt-Name | ASTM B151 C71500 ANSI B16.5/B16.47 Flansche der Kupfer-Nickel-Vorhang-(Querstation) |
| Größen-Strecke | 1/2' bis 48" |
| Druck-Klasse | 150, 300, 400, 600, 900, 1500, 2500, |
| Stärke | Sch10S zu Sch160 |
| Standards | ASME/ANSI B16.5/B16.47, JIS B2220 |
| Art | Blind (Querstation) |
| Maße | ASME/ANSI B16.5/B16.47, kundenspezifische Zeichnungen |
| Ursprung | China |
Standards u. Materialien: ASTM B151
Chemische Zusammensetzung von ASTM B151 (%)
| UNS | C | Ni | Pb | F.E. | Mangan | Zn | P | S | C |
| C70600 | Rest | 9.0-11.0 | 0,05 | 1.0-1.8 | 1,0 | 1,0 | |||
| C71500 | Rest | 29.0-33.0 | 0,05 | 0.40-1.0 | 1,0 | 1,0 |
Mechanische Eigenschaften von ASTM B151 C71500
| Temperament-Code |
Durchmesser oder Abstand zwischen parallelen Oberflächen (Millimeter) |
Dehnfestigkeit, Minute (MPa) | Streckgrenze an 0.5%Extension unter Last, Minute (MPa) | Verlängerung in 4xDia oder in der Stärke des Exemplars, Minute (%) | |
| O60, M30 | Runde, Hexe und achteckige Stangen und Vierkante | Bis 12, schließend ein | 360 | 125 | 30 |
| Über 12 bis 25 schließend ein | 330 | 125 | 30 | ||
| Über 25 | 310 | 125 | 30 | ||
| H01 | Runde, Hexe und achteckige Stangen und Vierkante | Bis 12, schließend ein | 450 | 345 | 10 |
| Über 12 bis 25 schließend ein | 415 | 310 | 15 | ||
| Über 25 bis 80 schließend ein | 380 | 240 | 20 | ||
| Über 80 bis 125 schließend ein | 310 | 125 | 20 | ||
| H04 | Bis 12, schließend ein | 550 | 415 | 8 | |
| Über 12 bis 25 schließend ein | 515 | 400 | 10 | ||
| Über 25 bis 50 schließend ein | 485 | 380 | 10 | ||
| O60 | Rechteckige Stangen und Formen | Alle Größen | 310 | 105 | 30 |
| H04 | Rechteckige Stangen | Bis 12, schließend ein | 515 | 380 | 7 |
| Über 12 bis 25 schließend ein | 485 | 345 | 10 | ||
| H04 | Formen | Alle Größen | (Wie vereinbart zwischen dem Hersteller oder der Lieferant und der Käufer) | ||

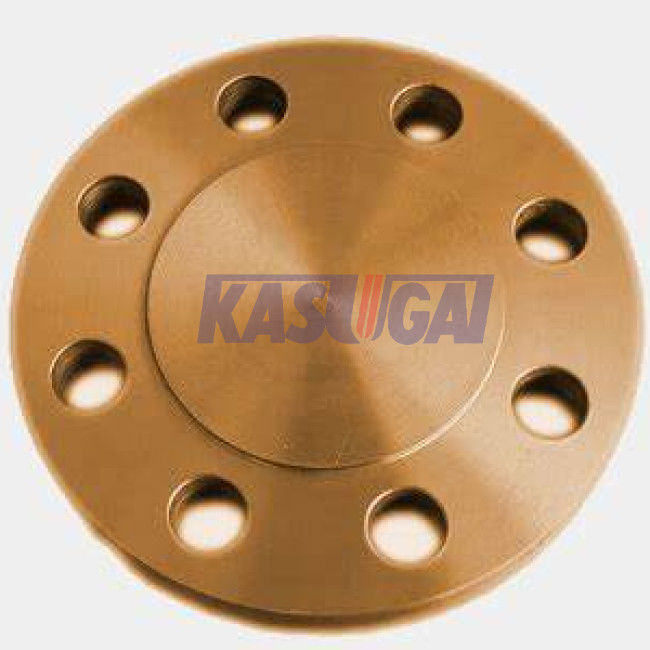

Blindflansch
Die Blindflansche, die in Übereinstimmung mit ASME B16.5 hergestellt werden, können in Klasse 150 bis Klasse 2500 zur Verfügung gestellt werden. Es ist im Allgemeinen eine Kreisdiskette, die keine Nabe oder eine gebohrte Mitte hat. Bolzenlöcher sind symmetrisch entlang dem Umfangsrand der festen Diskette gebohrt und ausgerichtet. Im Allgemeinen der Blindflansch möglicherweise wird versorgt mit angehobenem Gesicht (Rf), Ring verbinden Gesicht (RJ) oder flaches Gesicht (FF). Der Blindflansch dient eine Funktion, die der eines Steckers oder der Kappe ähnlich ist und wird, um das Ende von Rohrleitungs-, Ventil- und Druckbehälteröffnungen auszulöschen verwendet. Er wird fabriziert möglicherweise von der Form, von den Schmieden, von den spezifischen Platten oder von den flachen Stangen.
