Kupferne Nickel-Flansche
>
|
| Herkunftsort | China |
| Markenname | Kasugai |
| Zertifizierung | ISO PED AD2000 |
| Modellnummer | C71500 Klasse 150 TR ANSI B16.5 |
| Dokument | Produktbroschüre PDF |

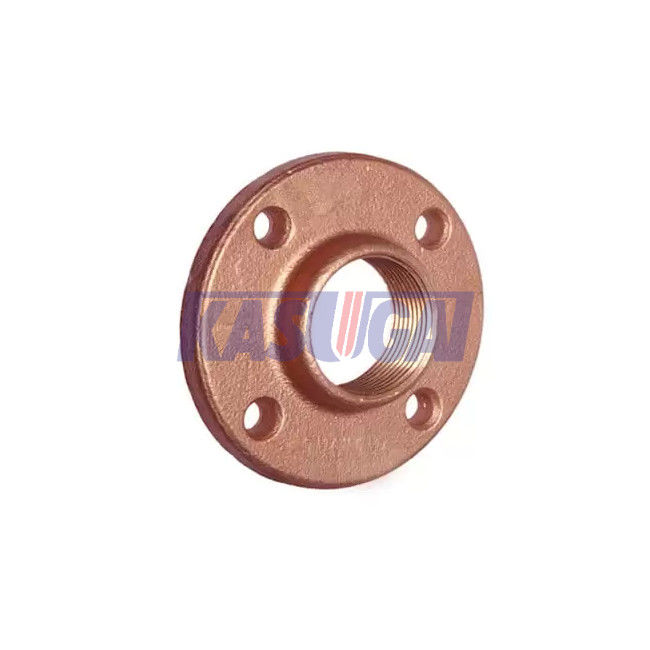

ASTM B151 C71500 Kupfer-Nickel verlegte (TR) Flansche ANSI B16.5 Klassen-150
Produktinformation
| Produkt-Name | ASTM B151 C71500 Kupfer-Nickel verlegte (TR) Flansche ANSI B16.5 Klassen-150 |
| Größen-Strecke | 1/2' bis 24" |
| Druck-Klasse | 150, 300, 400, 600, 900, 1500, 2500, |
| Stärke | Sch10S zu Sch160 |
| Standards | ASME/ANSI B16.5/B16.47, JIS B2220 |
| Art | Verlegt (TR) |
| Maße | ASME/ANSI B16.5/B16.47, kundenspezifische Zeichnungen |
| Ursprung | China |
Standards u. Materialien: ASTM B151
Chemische Zusammensetzung von ASTM B151 (%)
| UNS | C | Ni | Pb | F.E. | Mangan | Zn | P | S | C |
| C70600 | Rest | 9.0-11.0 | 0,05 | 1.0-1.8 | 1,0 | 1,0 | |||
| C71500 | Rest | 29.0-33.0 | 0,05 | 0.40-1.0 | 1,0 | 1,0 |
Mechanische Eigenschaften von ASTM B151 C71500
| Temperament-Code |
Durchmesser oder Abstand zwischen parallelen Oberflächen (Millimeter) |
Dehnfestigkeit, Minute (MPa) | Streckgrenze an 0.5%Extension unter Last, Minute (MPa) | Verlängerung in 4xDia oder in der Stärke des Exemplars, Minute (%) | |
| O60, M30 | Runde, Hexe und achteckige Stangen und Vierkante | Bis 12, schließend ein | 360 | 125 | 30 |
| Über 12 bis 25 schließend ein | 330 | 125 | 30 | ||
| Über 25 | 310 | 125 | 30 | ||
| H01 | Runde, Hexe und achteckige Stangen und Vierkante | Bis 12, schließend ein | 450 | 345 | 10 |
| Über 12 bis 25 schließend ein | 415 | 310 | 15 | ||
| Über 25 bis 80 schließend ein | 380 | 240 | 20 | ||
| Über 80 bis 125 schließend ein | 310 | 125 | 20 | ||
| H04 | Bis 12, schließend ein | 550 | 415 | 8 | |
| Über 12 bis 25 schließend ein | 515 | 400 | 10 | ||
| Über 25 bis 50 schließend ein | 485 | 380 | 10 | ||
| O60 | Rechteckige Stangen und Formen | Alle Größen | 310 | 105 | 30 |
| H04 | Rechteckige Stangen | Bis 12, schließend ein | 515 | 380 | 7 |
| Über 12 bis 25 schließend ein | 485 | 345 | 10 | ||
| H04 | Formen | Alle Größen | (Wie vereinbart zwischen dem Hersteller oder der Lieferant und der Käufer) | ||
Flansch-Art: Gewindeflansch
Der Gewindeflansch, der in Übereinstimmung mit ASME B16.5 hergestellt wird, ist dem Beleg auf Flansch ähnlich, aber die Bohrung hat ein Verjüngungsrohrgewinde in Übereinstimmung mit ASME B1.20.1. Der Faden ist mit der Achse der Flanschöffnung konzentrisch, und die ausgerichteten Veränderungen (Senkrechtes zum Flanschgesicht) übersteigen nicht 5 Millimeter pro Meter. Gewindeflansche sind in den Größen NPS 1/2 bis NPS 24 für Druckbewertungen von Klasse 150, von Klasse 300, von Klasse 400, von Klasse 600 und von Klasse 900 verfügbar. Größen für Klasse 1500 und Klasse 2500 sind von NPS 1/2 für NPS 2-1/2. verfügbar.
Gewindeflansche der Klasse 150 werden ohne eine Gegenbohrung gemacht. Die Faden werden ungefähr zum Außendurchmesser des Fadens an der Rückseite des Flansches schräg von ungefähr 45 Grad mit der Achse des Fadens abgeschrägt. Die Abschrägung ist mit dem Faden konzentrisch und ist im Maß der Gewindelänge eingeschlossen. Klasse 300 und Hochdruckklassenflansche werden mit einer Gegenbohrung an der Rückseite des Flansches gemacht. Die Faden werden zum Durchmesser der Gegenbohrung schräg von ungefähr 45 Grad mit der Achse der Faden abgeschrägt. Die Gegenbohrung und die Abschrägung sind mit dem Faden konzentrisch.
Maße von Klasse 150 ASME B16.5 verlegten Flansch (TR)
Eine typische Zeichnung für Gewindeflansch der Klasse 150 mit angehobenem Gesicht (Rf), ASME B16.5.
Beide Maschinenbolzen mit Nüssen und Bolzenbolzen mit Nüssen können am Gewindeflansch 150# angewendet werden.
| NPS | D | G | X | K | n | d | L | L | h | Y | T |
| 1/2 | 90 | 34,9 | 30 | 60,3 | 4 | 5/8 | 1/2 | 55 | 16 | 14 | 9,6 |
| 3/4 | 100 | 42,9 | 38 | 69,9 | 4 | 5/8 | 1/2 | 65 | 16 | 14 | 11,2 |
| 1 | 110 | 50,8 | 49 | 79,4 | 4 | 5/8 | 1/2 | 65 | 17 | 16 | 12,7 |
| 1-1/4 | 115 | 63,5 | 59 | 88,9 | 4 | 5/8 | 1/2 | 70 | 21 | 19 | 14,3 |
| 1-1/2 | 125 | 73,0 | 65 | 98,4 | 4 | 5/8 | 1/2 | 70 | 22 | 21 | 15,9 |
| 2 | 150 | 92,1 | 78 | 120,7 | 4 | 3/4 | 5/8 | 85 | 25 | 24 | 17,5 |
| 2-1/2 | 180 | 104,8 | 90 | 139,7 | 4 | 3/4 | 5/8 | 90 | 29 | 27 | 20,7 |
| 3 | 190 | 127,0 | 108 | 152,4 | 4 | 3/4 | 5/8 | 90 | 30 | 29 | 22,3 |
| 3-1/2 | 215 | 139,7 | 122 | 177,8 | 8 | 3/4 | 5/8 | 90 | 32 | 30 | 22,3 |
| 4 | 230 | 157,2 | 135 | 190,5 | 8 | 3/4 | 5/8 | 90 | 33 | 32 | 22,3 |
| 5 | 255 | 185,7 | 164 | 215,9 | 8 | 7/8 | 3/4 | 95 | 36 | 35 | 22,3 |
| 6 | 280 | 215,9 | 192 | 241,3 | 8 | 7/8 | 3/4 | 100 | 40 | 38 | 23,9 |
| 8 | 345 | 269,9 | 246 | 298,5 | 8 | 7/8 | 3/4 | 110 | 44 | 43 | 27,0 |
| 10 | 405 | 323,8 | 305 | 362,0 | 12 | 1 | 7/8 | 115 | 49 | 48 | 28,6 |
| 12 | 485 | 381,0 | 365 | 431,8 | 12 | 1 | 7/8 | 120 | 56 | 54 | 30,2 |
| 14 | 535 | 412,8 | 400 | 476,3 | 12 | 1-1/8 | 1 | 135 | 57 | 56 | 33,4 |
| 16 | 595 | 469,9 | 457 | 539,8 | 16 | 1-1/8 | 1 | 135 | 64 | 62 | 35,0 |
| 18 | 635 | 533,4 | 505 | 577,9 | 16 | 1-1/4 | 1-1/8 | 145 | 68 | 67 | 38,1 |
| 20 | 700 | 584,2 | 559 | 635,0 | 20 | 1-1/4 | 1-1/8 | 160 | 73 | 71 | 41,3 |
| 22 | 750 | 641,4 | 610 | 692,2 | 20 | 1-3/8 | 1-1/4 | 170 | … | 78 | 44,5 |
| 24 | 815 | 692,2 | 663 | 749,3 | 20 | 1-3/8 | 1-1/4 | 170 | 83 | 81 | 46,1 |
Allgemeine Anmerkung: Alle Maße sind in den Millimeter, außer dass d und L werden im Zoll zur Verfügung gestellt. Für alle Gewindeflansche von Klasse 150, t (Höhe des angehobenen Gesichtes) =2mm.
Anmerkungen: D: Außendurchmesser des Flansches; K: Durchmesser des Lochkreises; G: Außendurchmesser des angehobenen Gesichtes; X: Durchmesser der Nabe an der Basis; n: Zahl von Bolzen; d: Durchmesser von Bolzenlöchern; L: Durchmesser von Bolzen; L: Länge von Bolzenbolzen für 2 Millimeter angehobenes Gesicht; h: minimale Gewindelänge; Y: Länge durch Nabe; T: minimale Stärke des Flansches.
