Kupferne Nickel-Flansche
>
|
| Herkunftsort | China |
| Markenname | Kasugai |
| Zertifizierung | ISO PED AD2000 |
| Modellnummer | C71500 ANSI B16.5/B16.47 SO |
| Dokument | Produktbroschüre PDF |

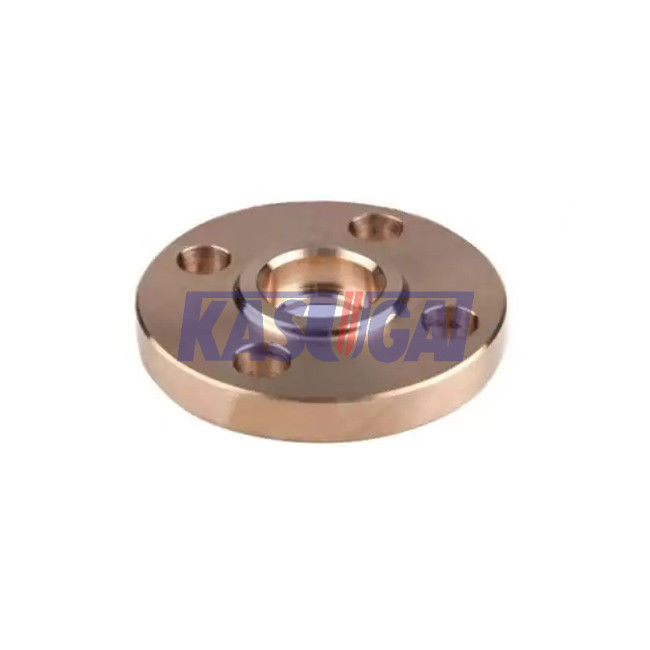

ASTM B151 C71500 Kupfer-Nickel-Slipper-(SO) Flansche ANSI B16.5/B16.47
Produktinformation
| Produkt-Name | ASTM B151 C71500 Kupfer-Nickel-Slipper-(SO) Flansche) ANSI B16.5/B16.47 |
| Größen-Strecke | 1/2' bis 48" |
| Druck-Klasse | 150, 300, 400, 600, 900, 1500, 2500, |
| Stärke | Sch10S zu Sch160 |
| Standards | ASME/ANSI B16.5/B16.47, JIS B2220 |
| Art | Slipper (SO) |
| Maße | ASME/ANSI B16.5/B16.47, kundenspezifische Zeichnungen |
| Ursprung | China |
Standards u. Materialien: ASTM B151
Chemische Zusammensetzung von ASTM B151 (%)
| UNS | C | Ni | Pb | F.E. | Mangan | Zn | P | S | C |
| C70600 | Rest | 9.0-11.0 | 0,05 | 1.0-1.8 | 1,0 | 1,0 | |||
| C71500 | Rest | 29.0-33.0 | 0,05 | 0.40-1.0 | 1,0 | 1,0 |
Mechanische Eigenschaften von ASTM B151 C71500
| Temperament-Code |
Durchmesser oder Abstand zwischen parallelen Oberflächen (Millimeter) |
Dehnfestigkeit, Minute (MPa) | Streckgrenze an 0.5%Extension unter Last, Minute (MPa) | Verlängerung in 4xDia oder in der Stärke des Exemplars, Minute (%) | |
| O60, M30 | Runde, Hexe und achteckige Stangen und Vierkante | Bis 12, schließend ein | 360 | 125 | 30 |
| Über 12 bis 25 schließend ein | 330 | 125 | 30 | ||
| Über 25 | 310 | 125 | 30 | ||
| H01 | Runde, Hexe und achteckige Stangen und Vierkante | Bis 12, schließend ein | 450 | 345 | 10 |
| Über 12 bis 25 schließend ein | 415 | 310 | 15 | ||
| Über 25 bis 80 schließend ein | 380 | 240 | 20 | ||
| Über 80 bis 125 schließend ein | 310 | 125 | 20 | ||
| H04 | Bis 12, schließend ein | 550 | 415 | 8 | |
| Über 12 bis 25 schließend ein | 515 | 400 | 10 | ||
| Über 25 bis 50 schließend ein | 485 | 380 | 10 | ||
| O60 | Rechteckige Stangen und Formen | Alle Größen | 310 | 105 | 30 |
| H04 | Rechteckige Stangen | Bis 12, schließend ein | 515 | 380 | 7 |
| Über 12 bis 25 schließend ein | 485 | 345 | 10 | ||
| H04 | Formen | Alle Größen | (Wie vereinbart zwischen dem Hersteller oder der Lieferant und der Käufer) | ||
Flansch-Art: Gleiten Sie auf (SO)
Beleg auf Flansch auch SO vereinfacht als Flansch. SO gleiten Flansche über Rohren und sind zum Stückchen entworfen, das auf dem Innere als das Rohr etwas größer ist. Sie schließen an das Rohr durch eine Leistenschweißung an der Flanschspitze und -unterseite an. Er wird verwendet, um das Rohr in das innere Loch des Flansches einzufügen, da der innere Durchmesser des Flansches wenig größer als der Außendurchmesser des Rohres ist, Rohr und Flansch könnte durch Überlapptschweißen an der Spitze und an der Unterseite des Flansches angeschlossen werden.
Der Beleg auf Flansch ist in der Länge als ein Vorschweißflansch kürzer und wird in den Bereichen verwendet, in denen kurze gleichzeitige Werbungen notwendig sind, oder Raumbeschränkungen seinen Gebrauch erfordern. Im Allgemeinen ist die Lebensdauer einer Aufsteckflanschverbindung ungefähr Drittel der des Vorschweißflanschs. Trotz des zusätzlichen Schweißens, das während der Installation mit einbezogen wird, macht sein niedrigeres Anlagekosteon den SO Flansch, der über WN-Flanschen von vielen Benutzern bevorzugt wird. Es wird im Allgemeinen in den Dienstleistungen des nicht ätzenden, unkritischen, mäßigen Drucks verwendet. Beleg auf Flanschen von Klasse 150 und Klasse 300 sind am allgemeinsten - gesehen in der Versorgungstechnik.
