| Herkunftsort | China |
| Markenname | Kasugai |
| Modellnummer | mit Gewinde |
| Dokument | Produktbroschüre PDF |
ANSI B16.5 Gewindeflansch TR-ASTM A182

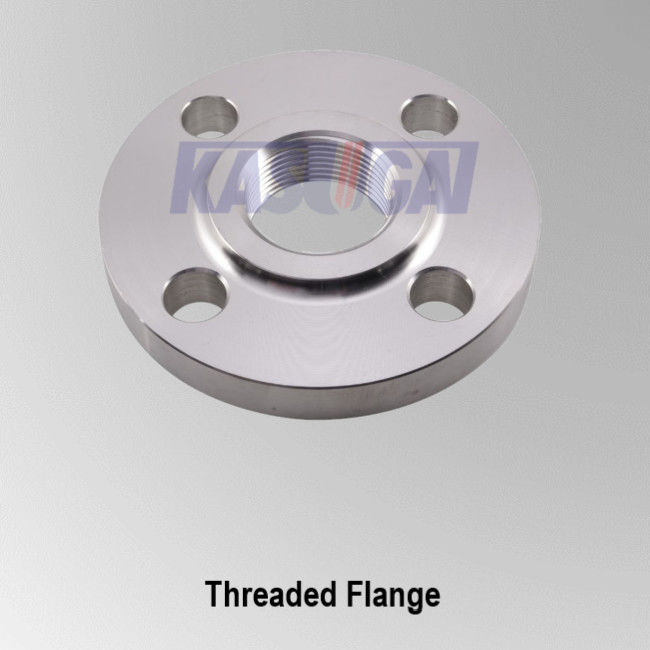

Gewindeflansch
Der Gewindeflansch, der in Übereinstimmung mit ASME B16.5 hergestellt wird, ist dem Beleg auf Flansch ähnlich, aber die Bohrung hat ein Verjüngungsrohrgewinde in Übereinstimmung mit ASME B1.20.1. Der Faden ist mit der Achse der Flanschöffnung konzentrisch, und die ausgerichteten Veränderungen (Senkrechtes zum Flanschgesicht) übersteigen nicht 5 Millimeter pro Meter. Gewindeflansche sind in den Größen NPS 1/2 bis NPS 24 für Druckbewertungen von Klasse 150, von Klasse 300, von Klasse 400, von Klasse 600 und von Klasse 900 verfügbar. Größen für Klasse 1500 und Klasse 2500 sind von NPS 1/2 für NPS 2-1/2. verfügbar.
Produktinformation
| Produkt-Name | Verlegter Edelstahl-Flansch |
| Größen-Strecke | 1/2' bis 24" |
| Druck-Klasse | 150, 300, 400, 600, 900, 1500, 2500, |
| Standards | ASTM A182 |
| Gesichts-Art | Verlegt (TR) |
| Maße | ANSI B16.5, kundenspezifische Zeichnungen |
| Stärke | Sch5S zu Sch160, XXS |
| Ursprung | China |
| Anwendungen | Wasser oder Flugdienst funktionieren am Höchstdruck und an den normalen Temperaturen und/oder in den hochexplosiven Bereichen, in denen Schweißen möglicherweise eine Gefahr schafft. |
| Test | Direktablesungsspektrograph, hydrostatische Prüfmaschine, Röntgenstrahldetektor, Ultraschallfehlerdetektor, Magnetteilchendetektor |
| Prüfungszeugnisse | Rohstoff-Zertifikat, 100% Radiographie-Prüfbericht, Drittpartei-Abnahmeprüfprotokoll |
Vorteile u. Nachteile: Anwendungen
Das Gewindeflanschgelenk kann ohne Schweißen zusammengebaut werden. Ein Rohr, das mit sich verjüngenden Faden an seinen Enden versorgt wird, kann mit dem Gewindeflansch bereitwillig zusammengebaut werden. Diese Eigenschaft macht den Gewindeflansch gut angepasst zu den Höchstdruckdienstleistungen, die funktionieren bei den normalen umgebenden Temperaturen und in den in hohem Grade explosiven Bereichen, schafft in denen Schweißen möglicherweise eine Gefahr.
Die Nachteile von Gewindeflanschen liegen auch auf der Hand. Die Spalte bildeten sich zwischen dem externen und Innengewinde leicht Prozessflüssigkeit gefangennehmen und behalten möglicherweise. Dieses stellt die verlegte Beziehung anfällig gegen Spaltkorrosion während her, welcher Prozessflüssigkeit die Fadenregion und -ergebnisse im Ausfall eindringt. Die verlegten Gelenke bedeutet auch bedeutende Spannungserhöher. Da Druck drastisch in der Fadenregion verstärkt wird, die zum Festziehen passend ist, möglicherweise verhältnismäßig wenige Zyklen der Expansion und der Kontraktion oder die Bewegung, die durch Versetzung verursacht wird, unterwerfen den Gewindeflansch Ausfall.
Verlegte Stahlflansche sind normalerweise auf Wasser oder Flugdienste für Größen NPS 6 (DN 150) oder kleineres und mit der Auslegungstemperatur begrenzt, die nicht 250°F. übersteigt. Sie sind nicht für die Bedingungen passend, die hohe Temperaturen, zyklische Drücke oder ätzende Flüssigkeit mit einbeziehen. Die Maßtoleranzen des Gewindeflanschs sind fast die selben wie die des Beleges auf Flanschen.
