Schweißungs-Hals-Edelstahl-Rohr flanscht WN ASTM A182 ASME ANSI B16.5

Vorschweißflansch WN ASTM A182 ASME/Klasse ANSI B16.5 150 bis 2500

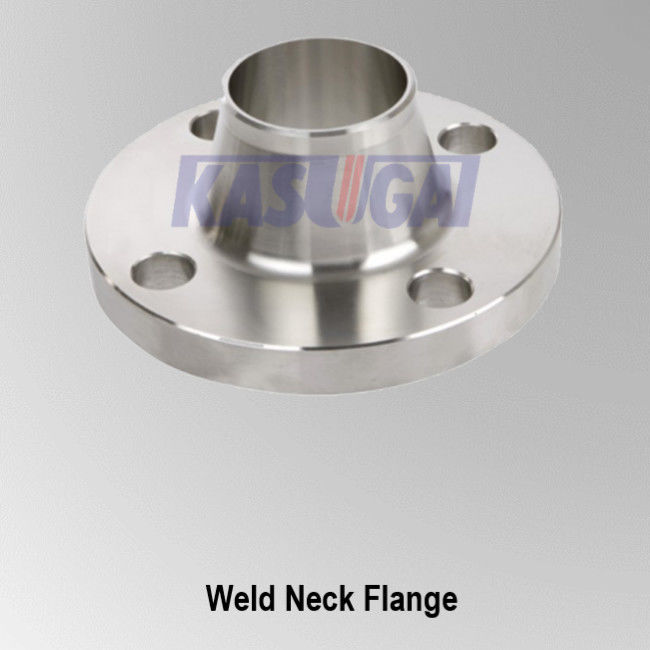

Vorschweißflansch

Ein Vorschweißflansch, nannte auch einen sich verjüngenden Nabenflansch, oder Hochnabenflansch, ist eine Art Flansch, die Druck zu den Rohren verlagern kann und stellt eine Abnahme an der Hochdruckkonzentration an der Unterseite des Flansches sicher. Es gibt zwei schweißende Halsflansche entwirft – die erste Art wird mit Rohren benutzt, während die zweite, längere Art nicht mit Rohren aber mit einer verfahrenstechnischen Anlage verwendet werden können. Der Vorschweißflansch enthält von einer runden Installation, die über der Kante des Umfangs hinaus verlängert. Diese Flansche, gewöhnlich hergestellt vom Schmieden, werden wirklich zu den Rohren geschweißt.

Produktinformation

Lange Vorschweißflansche (LWN)

Diese Flanschart wird als Hochnabenflansche angesehen, die hergestellt wurden, also Druck auf das Rohr und die Verringerung der Kerbwirkung an der Unterseite des Flansches übertragen werden könnte.

Der lange schweißende Halsflansch wird hauptsächlich am Bau des Druckbehälters arbeitend als Düse aufgetragen (wie eine thermowell Düse). Um einen allgemeinen schweißenden Halsflansch zu einem Druckbehälter zu befestigen, wird ein Stück des Rohres mit zusätzlichem Schweißen angefordert. Ein LWN-Flansch befestigt andererseits direkt zum Schiff, folglich kann er als integral verstärkte Düse angesehen werden. Er vermeidet, eine Schweißungsnaht am Rohr flanschen zu lassen und liefert Selbstverstärkung.

Verringerung des Vorschweißflanschs

Es wird auch Verringerung genannt, Halsflansch schweißend, weil der Flanschhals einen reduzierenden Durchmesser hat, der zu einem Rohr schweißen mit kleinem Durchmesser.

Der Reduzierflansch wird benutzt, um eine Reduzierung im Durchmesser des Rohres zu machen. Eine reduzierende Flanschverbindung Flanschverbindung besteht einem Reduzierflansch und aus einem Standardflansch und arbeitet wie eine Reduzierverschraubung. Wie in Figure-1 veranschaulicht, bekannt das größere Ende von Reduzierflansch A, der in Verbindung mit dem Standardflansch B ist, als „die Größe, von der die Reduzierung gemacht wird“; das kleinere Ende des Reduzierflanschs A, der zu einem Rohr geschweißt wird, bekannt als „die Größe, zu der die Reduzierung gemacht wird“. Der Fluss sollte vom kleineren zum größeren reisen. Wenn die Strömungsrichtung aufgehoben wurden, könnte sich schwere Turbulenz entwickeln.

Um eine Reduzierung in der Rohrlinie mit zwei schweißenden Halsstandardflanschen zu machen, wird ein zusätzlicher Reduzierer benutzt wie veranschaulicht in Figure-2. Die Gesamtlänge dieser Konfiguration ist 2L+H, das viel länger als L+M einer reduzierenden Flanschverbindung Flanschverbindung ist, wie in Figure-1 veranschaulicht. Es bedeutet, dass der Gebrauch der Reduzierflansche Raum in gekrähter Situation effektiv sparen kann. Tatsächlich wird der Reduzierflansch sehr häufig in den Installationen mit begrenztem Raum benutzt.
