Edelstahl-Rohr-Flansche
>
|
| Herkunftsort | China |
| Markenname | Kasugai |
| Modellnummer | Flaches Gesicht JIS SUS304 VF |
| Dokument | Produktbroschüre PDF |

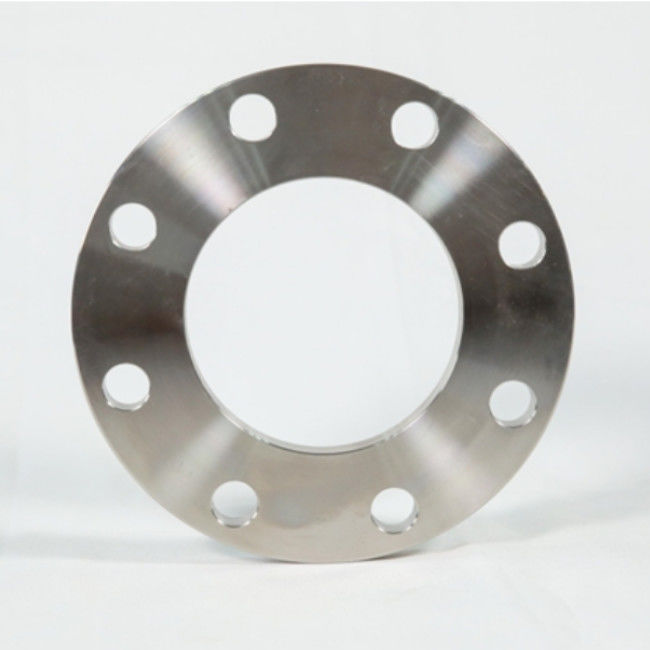

JIS SUS304 flacher Flansch des Edelstahl-des Vakuum(VF) Gesichts-(FF)
Material: Edelstahl SUS304
Material SUS304 ist ein japanischer JIS-Standard und der allgemein verwendetste Edelstahl und enthält 18% Cr und 8% Ni. Es kann gute Stärke und Hitzebeständigkeit in der Umwelt der hohen Temperatur und der niedrigen Temperatur beibehalten und hat auch gute Korrosionsbeständigkeit, Schweißbarkeit, kalte Brauchbarkeit und mechanische Eigenschaften in der milden Atmosphäre.
Chemische Zusammensetzung des Edelstahl-SUS304
| Standard | Grad | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | Ni |
| JIS G4303 | SUS304 | 0,08 | 1,00 | 2,00 | 0,045 | 0,030 | 18-20 | 8-10.5 |
Mechanische Eigenschaften des Edelstahl-SUS304
| Standard | Grad |
Durchmesser (d) (Millimeter) |
Streckgrenze (N/mm2) |
Dehnfestigkeit (N/mm2) |
Verlängerung (%) |
Härte (HB) |
Härte (Hochspg) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤200 |
Gesicht Art-FF-flaches Gesicht
Der flache Gesichtsflansch hat eine Dichtungsoberfläche in der gleichen Fläche wie das Schraubenkreisgesicht. Anwendungen unter Verwendung der flachen Gesichtsflansche sind häufig die, in denen der Anschlussflansch oder die angeflanschte Installation von einem Casting hergestellt wird.
Produktinformation
| Produkt-Name | JIS SUS304 flacher Flansch des Edelstahl-des Vakuum(VF) Gesichts-(FF) |
| Größen-Strecke | 3/8" bis 20" |
| Druck-Klasse | 5K 10K 16K 20K 40K |
| Standards | JISB2290 |
| Gesichts-Art | Flaches Gesicht (FF) |
| Materialien | SUS304 |
| Ursprung | China |
Flansch-Maße JIS VF (Millimeter)
|
Leiten Sie nominales Größe |
Kein Flansch | D | Od | Stärke | Bolzenlöcher | Bolzen-Modell | ||
| T | C | NEIN. | H | |||||
| 10A | VF-10 | 17,3 | 70 | 8 | 50 | 4 | 10 | M8 |
| 20A | VF-20 | 27,2 | 80 | 8 | 60 | 4 | 10 | M8 |
| 25A | VF-25 | 34,0 | 90 | 8 | 70 | 4 | 10 | M8 |
| 40A | VF-40 | 48,6 | 105 | 10 | 85 | 4 | 10 | M8 |
| 50A | VF-50 | 60,5 | 120 | 10 | 100 | 4 | 10 | M8 |
| 65A | VF-65 | 76,3 | 145 | 10 | 120 | 4 | 12 | M10 |
| 80A | VF-80 | 89,1 | 160 | 12 | 135 | 4 | 12 | M10 |
| 100A | VF-100 | 114,3 | 185 | 12 | 160 | 8 | 12 | M10 |
| 125A | VF-125 | 139,8 | 210 | 12 | 185 | 8 | 12 | M10 |
| 150A | VF-150 | 165,2 | 235 | 12 | 210 | 8 | 12 | M10 |
| 200A | VF-200 | 216,3 | 300 | 16 | 270 | 8 | 15 | M12 |
| 250A | VF-250 | 267,4 | 350 | 16 | 320 | 12 | 15 | M12 |
| 300A | VF-300 | 318,5 | 400 | 16 | 370 | 12 | 15 | M12 |
| 350A | VF-350 | 355,6 | 450 | 20 | 420 | 12 | 15 | M12 |
| 400A | VF-400 | 406,4 | 520 | 20 | 480 | 12 | 19 | M16 |
| 450A | VF-450 | 457,2 | 575 | 20 | 553 | 16 | 19 | M16 |
| 500A | VF-500 | 508,0 | 625 | 22 | 585 | 16 | 19 | M16 |
