Edelstahlfitting
>
|
| Herkunftsort | China |
| Markenname | Kasugai |
| Modellnummer | ASTM A403 MSS SP-97 Weldolet |
| Dokument | Produktbroschüre PDF |

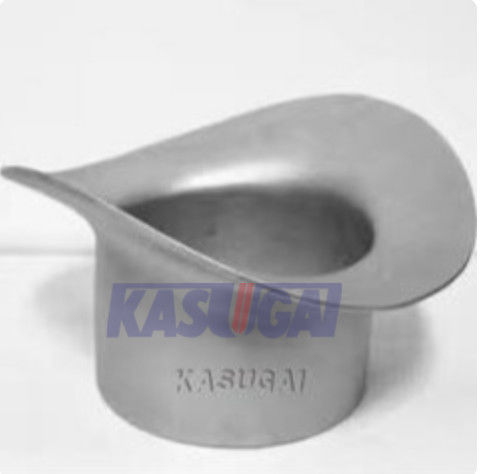

ASTM A403 WP304/L WP316/L WP310S WP321 MSS SP-97 Größe auf Größe/Reduktionsschweißplatte
Rohrverbindungen aus Edelstahl werden verwendet, um Rohrleitungen aus Edelstahl zu verbinden, zu steuern oder die Richtung zu ändern.und verschiedene Anwendungen, bei denen eine sichere und undichte Verbindung erforderlich ist.
Die Schweißlöcher bestehen in der Regel aus Kohlenstoffstahl oder Edelstahl und werden an das Hauptrohr geschweißt, um eine sichere und dauerhafte Verbindung herzustellen.
Ein Schweißring ist eine Verzweigungsverbindung, die an einem Ausgangsrohr befestigt ist, um die Spannungskonzentrationen im Rohrbereich zu reduzieren.Die häufigste Art der Zweigbefestigung ist die Schweißschleife.Sie werden als Alternative zu Armaturen wie Ellenbogen oder T-Shirts verwendet.die komplizierter zu installieren sind und zusätzliche Unterstützung erfordern.
Produktinformationen
| Produktbezeichnung | ASTM A403 MSS SP-97 Weldolet |
| Größenbereich | Abmessungen: 1/8 ′′ bis 36 ′′ |
| Wanddicke | STI Sch40 Sch160 XS XXS |
| Normen | ASTM A403 |
| Zulassung | Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannten Fahrzeuge. |
| Herstellungsnormen | ASME B16.11 Schweißlöcher, MSS SP-97 |
MSS SP-97 Weldolet Abmessungen
MSS SP-97:
MSS SP-97 ist ein Standard, der von der Manufacturers Standardization Society (MSS) der Ventil- und Armaturenindustrie entwickelt wurde.einschließlich WeldoletsSchweißlöcher sind Zweigverbindungen, die auf das Laufrohr geschweißt werden, was einen reibungslosen Übergang und die Schaffung eines kleineren Zweigrohrs ermöglicht.
Zentrum der Konfrontation Größe
| Ausführen von Pipes NPS | Ausführen des Schaltplans | Weldolet-Abmessungen | |||||||||||
| Größe | SCH. | 2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 Zoll. | 14 " | 16 " | 18 " | 20 " | 24 " |
| 2 " | STD-40 XS-80 |
70 | |||||||||||
| Der Wert der Verpackung ist: | 87 | ||||||||||||
| 3 " | STD-40 XS-80 |
84 | 91 | ||||||||||
| Der Wert der Verpackung ist: | 101 | 119 | |||||||||||
| 4 " | STD-40 XS-80 |
97 | 103 | 111 | |||||||||
| Der Wert der Verpackung ist: | 114 | 132 | 144 | ||||||||||
| STD-40 | 124 | 130 | 138 | 148 | |||||||||
| 6 " | XS-80 | 124 | 130 | 138 | 165 | ||||||||
| Der Wert der Verpackung ist: | 141 | 159 | 171 | 192 | |||||||||
| STD-40 | 149 | 156 | 164 | 176 | 183 | ||||||||
| 8 " | XS-80 | 149 | 156 | 164 | 191 | 197 | |||||||
| Der Wert der Verpackung ist: | 167 | 184 | 197 | 218 | 224 | ||||||||
| STD-40 | 176 | 183 | 191 | 205 | 210 | 218 | |||||||
| 10 " | XS-80 | 176 | 183 | 191 | 218 | 238 | 235 | ||||||
| Der Wert der Verpackung ist: | 194 | 211 | 224 | 245 | 251 | 265 | |||||||
| Geschlechtskrankheiten | 202 | 208 | 216 | 228 | 255 | 245 | 251 | ||||||
| 12 Zoll. | XS | 202 | 208 | 216 | 243 | 264 | 267 | 265 | |||||
| Der Wert der Verpackung ist: | 219 | 237 | 249 | 270 | 276 | 291 | 324 | ||||||
| 14 " | Geschlechtskrankheiten | 218 | 224 | 232 | 245 | 251 | 259 | 267 | 270 | ||||
| XS | 218 | 224 | 231 | 239 | 279 | 270 | 278 | 286 | |||||
| 16 " | Geschlechtskrankheiten | 243 | 249 | 257 | 270 | 276 | 284 | 292 | 295 | 300 | |||
| XS | 243 | 249 | 257 | 284 | 305 | 293 | 303 | 306 | 319 | ||||
| 18 " | Geschlechtskrankheiten | 268 | 275 | 283 | 295 | 302 | 310 | 318 | 321 | 325 | 335 | ||
| XS | 268 | 275 | 283 | 310 | 330 | 321 | 329 | 332 | 338 | 352 | |||
| 20 " | Geschlechtskrankheiten | 294 | 300 | 308 | 321 | 327 | 335 | 343 | 346 | 351 | 356 | 376 | |
| XS | 294 | 300 | 308 | 335 | 356 | 346 | 354 | 557 | 364 | 370 | 386 | ||
| 24 " | Geschlechtskrankheiten | 345 | 351 | 359 | 372 | 378 | 386 | 394 | 397 | 402 | 406 | 411 | 446 |
| XS | 345 | 351 | 359 | 386 | 406 | 397 | 405 | 408 | 414 | 421 | 429 | 449 | |
Größe auf GrößeWeltgrößen und Gewicht
Sch 40 (Größen in Zentimetern, Gewichte in Pfund)
| Weldolet Größe (Zoll) | Eine | B | C |
Gewicht des Schweißplatzes (Pfund) |
| 1 / 2 | 3/4 | 1 3/8 | 15/16 | 0.15 |
| 3/4 | 7/8 | 1 5/8 | 1 3/16 | 0.25 |
| 1 | 1. 1/16 | 2 | 1 7/16 | 0.4 |
| Ein Viertel | Ein Viertel | 2 3/8 | 1 3/4 | 0.7 |
| 1 1/2 | 1 5/16 | 2 7/8 | 2 | 0.8 |
| 2 | 1 1/2 | 3 1/2 | 2 9/16 | 1.5 |
| Zwei und eine Hälfte | 1 5/8 | 4 1/6 | 3 | 2.25 |
| 3 | 1 3/4 | 4 13/16 | 3 11/16 | 3.75 |
| 3 1/2 | 2 | 5 3/8 | 3 7/8 | 5 |
| 4 | 2 | 6 | 4 3/4 | 6.7 |
| 5 | Zwei Viertel | 7 1/8 | 5 9/16 | 8.5 |
| 6 | 2 3/8 | 8 1/2 | 6 11/16 | 14 |
| 8 | 2 3/4 | 10 3/8 | 8 11/16 | 28 |
| 10 | 3 1/16 | 12 9/16 | 10 13/16 | 39 |
| 12 | 3 3/8 | 14 7/8 | 12 13/16 | 65 |
| 14 | 3 1/2 | 16 1/8 | 14 1/16 | 70 |
| 16 | 3 11/16 | 18 1/4 | 16 1/16 | 92 |
| 18 | 4 1/16 | 20 3/4 | 18 5/8 | 125 |
| 20 | 4 5/8 | 23 1/16 | 20 1/16 | 175 |
| 24 | 5 3/8 | 27 7/8 | 25 1/8 | 280 |
| 30 | 5 3/8 | 34 1/16 | 30 7/16 | 440 |
| 36 | 5 3/8 | 34 1/16 | 36 1/2 | 1180 |
Sch XS (Größen in Zoll, Gewichte in Pfund)
| Weldolet Größe (Zoll) | Eine | B | C |
Gewicht des Schweißplatzes (Pfund) |
| 1 / 2 | 3/4 | 1.375 | 15/16 | 0.15 |
| 3/4 | 7/8 | 1.625 | 1.1875 | 0.25 |
| 1 | 1.0625 | 2 | 1.4375 | 0.4 |
| Wie kann man sich selbst helfen? | 1.25 | 2.4375 | 1.75 | 0.7 |
| 1.5 | 1.3125 | 2.875 | 2 | 0.9 |
| 2 | 1.5 | 3.5 | 2.5625 | 1.6 |
| Zwei und eine Hälfte | 1.625 | 4.0625 | 3 | 2.5 |
| 3 | 1.75 | 4.8125 | 3.6875 | 4.1 |
| 3 1/2 | 2 | 5.375 | 3.875 | 5.1 |
| 4 | 2 | 6 | 4.75 | 7.5 |
| 5 | 2.25 | 7.125 | 5.5625 | 9.5 |
| 6 | 3.0625 | 8.875 | 6.6875 | 15 |
| 8 | 3.875 | 10.625 | 8.6875 | 32 |
| 10 | 3.5 | 12.875 | 10.4375 | 46 |
| 12 | 3.9375 | 15.1875 | 13 | 61 |
| 14 | 4.125 | 16.6875 | 14.3125 | 75 |
| 16 | 4.4375 | 18.875 | 16.5 | 115 |
| 18 | 4.6875 | 21.125 | 18.625 | 130 |
| 20 | 5 | 23.375 | 20.8125 | 187 |
| 24 | 5.5 | 27.875 | 25.125 | 316 |
| 26 | 5.75 | 30.125 | 27.25 | 370 |
Sch 160/XXS (Größen in Zoll, Gewichte in Pfund)
| Weldolet Größe (Zoll) | Eine | B | C |
Gewicht des Schweißplatzes (Pfund) |
| 1 / 2 | 1 1/8 | 1 3/8 | 9/16 | 0.25 |
| 3/4 | Ein Viertel | 1 3/4 | 3/4 | 0.70 |
| 1 | 1 1/2 | 2 | 1 | 0.80 |
| 11/4 | 1 3/4 | 2 7/16 | 1 5/16 | 1.25 |
| 1 1/2 | 2 | 2 3/4 | 1 1/2 | 1.75 |
| 2 | 2 3/16 | 3 3/16 | 1 11/16 | 2.15 |
| Zwei und eine Hälfte | 2 7/16 | 3 13/16 | 2 1/8 | 3.40 |
| 3 | 2 7/8 | 4 3/4 | 2 7/8 | 6.35 |
| 4 | 3 5/16 | 6 | 3 7/8 | 10.50 |
| 5 | 3 11/16 | 7 3/8 | 4 13/16 | 14.25 |
| 6 | 4 1/8 | 8 11/16 | 5 3/4 | 30.25 |
Reduzierung der Weldolet-Dimensionen
Sch XS (Größen in Zoll, Gewichte in Pfund)
| Weldolet Größe (Zoll) | Eine | B | C |
Gewicht des Schweißplatzes (Pfund) |
| 1/8 | 5/8 | 1 | 5/8 | 0.10 |
| 1 / 4 | 5/8 | 1 | 5/8 | 0.10 |
| 3/8 | 3/4 | Ein Viertel | 3/4 | 0.15 |
| 1 / 2 | 3/4 | 1 3/8 | 15/16 | 0.20 |
| 3/4 | 7/8 | 1 3/4 | 1 3/16 | 0.30 |
| 1 | 1. 1/16 | 2 1/8 | 1 7/16 | 0.50 |
| Ein Viertel | Ein Viertel | 2 9/16 | 1 3/4 | 0.90 |
| 1 1/2 | 1 5/16 | 2 7/8 | 2 | 1.10 |
| 2 | 1 1/2 | 3 1/2 | 2 9/16 | 1.75 |
| Zwei und eine Hälfte | 1 5/8 | 4 1/16 | 3 | 2.60 |
| 3 | 1 3/4 | 4 13/16 | 3 11/16 | 4.10 |
| 3 1/2 | 1 7/8 | 5 1/4 | 4 | 5.60 |
| 4 | 2 | 6 | 4 3/4 | 6.40 |
| 5 | Zwei Viertel | 7 1/16 | 5 9/16 | 10.40 |
| 6 | 3 1/16 | 8 5/16 | 6 11/16 | 23.00 |
| 8 | 3 7/8 | 11 1/2 | 8 11/16 | 37.00 |
| 10 | 3 11/16 | 13 3/16 | 10 7/16 | 46.00 |
| 12 | 4 1/16 | 15 5/8 | 12 1/2 | 61.00 |
| 14 | 3 15/16 | 16 | 13 13/16 | 70.00 |
| 16 | 4 3/16 | 18 3/8 | 15 7/8 | 102.00 |
| 18 | 4 3/8 | 20 3/8 | 17 15/16 | 130.00 |
| 20 | 4 11/16 | 22 15/16 | 20 1/16 | 158.00 |
| 24 | 5 1/2 | 28 1/2 | 24 3/16 | 290.00 |
| 26 | 5 3/4 | 30 1/8 | 27 1/4 | 350.00 |
Sch160/XXS(Größen in Zoll, Gewichte in Pfund)
| Weldolet Größe (Zoll) | Eine | B | C | Gewicht des Schweißkörpers in Pfund |
| 1 / 2 | 1 1/8 | 1 3/8 | 9/16 | 0.25 |
| 3/4 | Ein Viertel | 1 3/4 | 3/4 | 0.70 |
| 1 | 1 1/2 | 2 | 1 | 0.85 |
| Ein Viertel | 1 3/4 | 2 7/16 | 1 5/16 | 1.25 |
| 1 1/2 | 2 | 2 3/4 | 1 1/2 | 1.75 |
| 2 | 2 3/16 | 3 3/16 | 1 11/16 | 2.15 |
| Zwei und eine Hälfte | 2 7/16 | 3 13/16 | 2 1/8 | 3.40 |
| 3 | 2 7/8 | 4 3/4 | 2 7/8 | 6.30 |
| 4 | 3 5/16 | 6 | 3 7/8 | 10.50 |
| 5 | 3 11/16 | 7 3/8 | 4 13/16 | 14.25 |
| 6 | 4 1/8 | 9 5/16 | 5 3/4 | 28.00 |
Materialien Chemische Zusammensetzung
ASTM A403 Edelstahl Rohrverbindungen bezieht sich auf das Material von geschmiedeten und gewalzten austenitischen rostfreien Rohrverbindungen für Druckrohre.Sie können in vielen Bereichen eingesetzt werden, wie z. B. in der Maschinenbauindustrie., Energieumwandlungsanlagen usw.
| Klasse A | Zusammensetzung (%) | |||||||||
| Stufe WP | UNS-Bezeichnung | C | In | P | S | - Ja. | Ni | Die | - Das ist Mo. | Ti |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11.0 | 18.0-22.0 | - Was ist los? | - Was ist los? |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12.0 | 18.0-22.0 | - Was ist los? | - Was ist los? |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22.0 | 24.0-26.0 | - Was ist los? | - Was ist los? |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | - Was ist los? |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0-12.0 | 17.0-19.0 | - Was ist los? | G |
Anmerkung:
Wenn in der Tabelle ein Ellipsis erscheint, ist dies nicht erforderlich und das Element muss analysiert oder gemeldet werden.
Die Methode zur Analyse von Stickstoff muss zwischen dem Käufer und dem Hersteller vereinbart werden.
Kolumbium 0,10-0,30%; Vanadium 0,10-0,30%.
Bei kleinen Durchmessern oder dünnen Wänden oder beidem, bei denen viele Zeichnungspässe erforderlich sind, ist in den Sorten TP304L und TP316L ein Kohlenstoffmaximum von 0,04% erforderlich.Kleine Rohre mit einem Außendurchmesser von weniger als 0 definiert.500in. ((23.7mm) in Außendurchmesser und leichte Wandröhren als solche, die weniger als 0.049in. ((1.24mm) in durchschnittlicher Wandstärke
