| Herkunftsort | China |
| Markenname | KASUGAI |
| Zertifizierung | ISO-9001; PED; AD 2000 |
| Modellnummer | Schalter THD 45°/90°Elbow, Straßen-Ellbogen, Koppelung/halbe Koppelung, T-Stück, Kreuz, Stecker, Aus |
| Dokument | Produktbroschüre PDF |

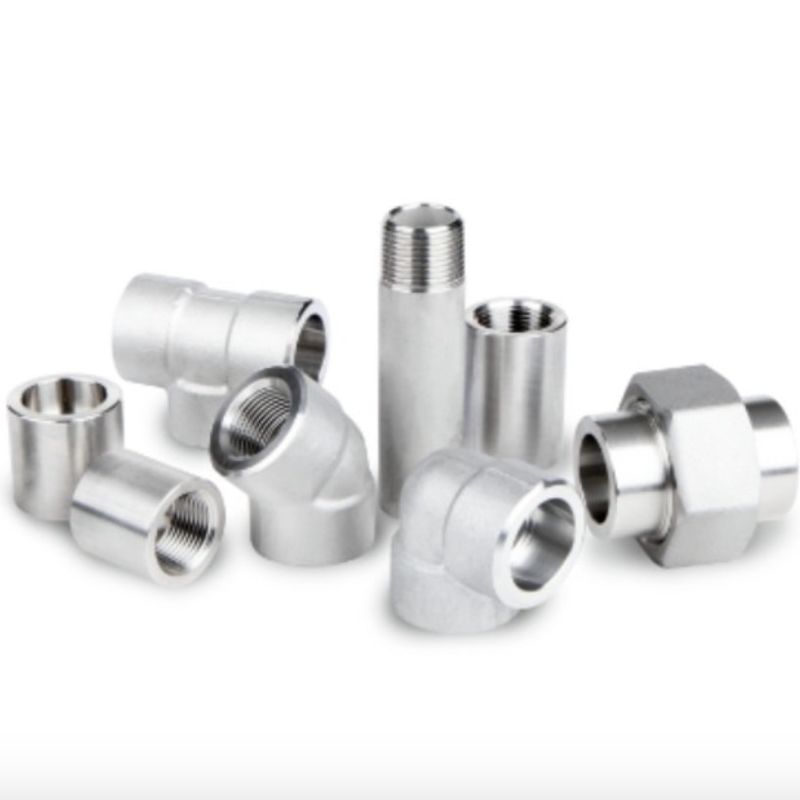

ASME B16.11 Hochdruck-Steckschrauben aus Edelstahl
Vorteile von Rohrverbindungen aus Edelstahl
Rohrverbindungen aus Edelstahl bieten mehrere Vorteile, darunter:
Korrosionsbeständigkeit: Edelstahl ist sehr korrosionsbeständig und kann daher in verschiedenen Umgebungen eingesetzt werden, darunter auch in Umgebungen mit chemischen Stoffen, Feuchtigkeit und hohen Temperaturen.
Langlebigkeit: Edelstahlverbindungen sind für ihre Festigkeit und lange Lebensdauer bekannt und bieten eine zuverlässige Leistung im Laufe der Zeit.
Ästhetik: Edelstahl hat ein attraktives Erscheinungsbild und eignet sich daher für Anwendungen, bei denen Ästhetik wichtig ist.
Hygiene: Edelstahl ist leicht zu reinigen und zu pflegen und eignet sich daher für Anwendungen in der Nahrungsmittel-, Getränke- und Pharmaindustrie.
- Ich weiß.
Rohrverbindungen aus Edelstahl:
| Produktbezeichnung | ASME B16.11 Hochdruck-Steckschrauben aus Edelstahl |
| Größenbereich | 1/8 ̊ bis 4 ̊ |
| Normen |
ANSI/ASMEB B1.20.1 ((Drehtyp)), ASME B16.11 MSS-SP-96-2000, MSS-SP-97-2001, MSS-SP-83-2001, MSS-SP-79-1999a JISB0203, JIS B2316 |
| Typ | Schweißmaschinen mit Schraubzellen, mit Gewinde |
| Druck |
Gefiederte Enden: 2000 LBS, 3000 LBS, 6000 LBS (Sch40 Sch80 Sch160) Schweißend der Steckdose: 3000LBS 6000LBS 9000LBS (Sch80 Sch160 XXS) |
| Beenden Sie. | Verzinkt, schwarz (Kohlenstoff), eingelegt |
Arten von Endverbindungen: Schweiß- und Gewindeverbindungen
ASME B16.11 geschmiedete Armaturen können mit Schweißenden Enden, Gewindeenden oder einer Kombination aus Schweißenden und Gewindeenden ausgestattet sein.
mit einem Durchmesser von mehr als 10 mm
Die Schraubverbindung ist in der Regel eine Schraubverbindung, bei der in die Enden der Rohrläufe konische Rillen geschnitten werden.Schraubenarmaturen und Schraubenrohre können ohne Schweißen oder andere dauerhafte Befestigungsmittel leicht zusammengebaut werdenDie ASME B16.11-Gewindefittings haben entweder männliche oder weibliche Gewinde gemäß ASME B1.20.1Die männlichen Fäden werden in die Außenseite der Befestigung geschnitten, während die weiblichen Fäden in die Innenseite der Befestigung geschnitten werden.eine kurze Rohrlänge wird in die Einrichtung gezogenDiese Verbindung nennt man ein Thread-Engagement.
Die ASME-Norm B16.11 umfasst Nennwerte, Abmessungen, Toleranzen, Kennzeichnung und Materialanforderungen für geschmiedete Armaturen, sowohl mit Steckdose als auch mit Gewinde.Gewindeverbindungen sind in Druckklassen Klasse 2000 erhältlich, 3000 und 6000; Steckdose-Schweißfittings sind in Druckklassen 3000, 6000 und 9000 erhältlich.11 Schweißvorrichtungen können in Produktformen mit einem 90°-Emboss geliefert werden, 45° Ellenbogen, Kreuz, T-Koppel, Halbkopplung, Kopf, Kappe und Koppel; während ASME B16.11 Gewindebefestigungen in Produktformen von 90° Ellenbogen, 45° Ellenbogen, Kreuz, T-Koppel, Straßenecken,KopplungBoss, Kappe, Zweier, Stecker und Busche.
Socket Weld (SW) Enden
Bei der Montage von Rohren mit ASME B16.11-Steckschweißanlage wird das Rohr vor dem Schweißen in die Anlage eingeführt.Innerhalb der Steckdose-Schweißanlage ist ein Halsband, das verhindert, dass das Rohr zu tief in die Anlage eingeführt wirdVor der Schweißung wird eine kleine Menge Rohr verloren, wenn die Steckdose-Schweißverbindungen hergestellt werden.Der Rohrmonteur wird das Rohr ungefähr 1/8" vom Kragen ablehnen, um die Wärmeausdehnung während des Schweißvorgangs zu ermöglichenDie für die Steckdose-Schweißverbindungen verwendeten Rohre werden mit einem geraden Ende vorbereitet.
