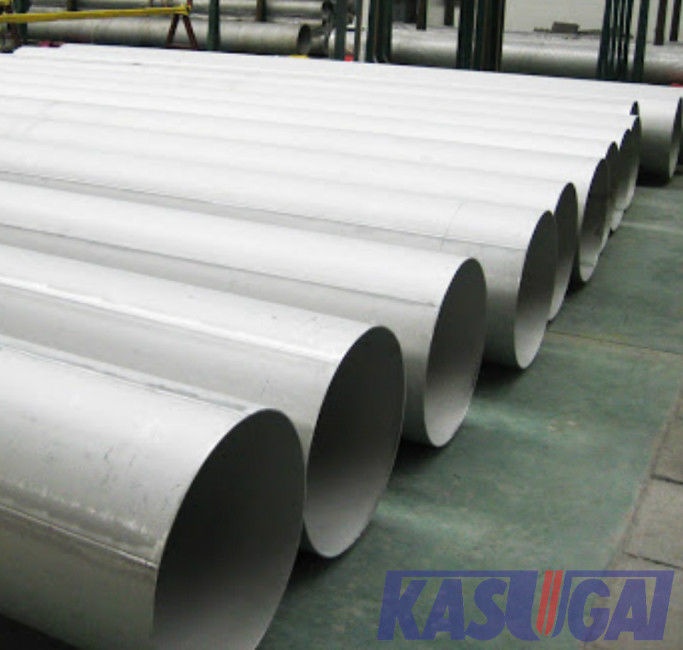

Edelstahl-Rohr der Runden-6m, Duplexrohr ASTM A789 48 Zoll-SS
  • Edelstahl-Rohr der Runden-6m, Duplexrohr ASTM A789 48 Zoll-SS
Edelstahl-Rohr der Runden-6m, Duplexrohr ASTM A789 48 Zoll-SS

Edelstahl-Rohr der Runden-6m, Duplexrohr ASTM A789 48 Zoll-SS

Herkunftsort China
Markenname Kasugai
Zertifizierung ISO PED AD2000
Modellnummer ASTM A789 ASME B36.10M Duplex-Edelstahl-geschweißte Rohre
Dokument Produktbroschüre PDF
Produktdetails
Produktname:
ASTM A789 ASME B36.10M Duplex-Edelstahl-geschweißte Rohre
Größen-Strecke:
1/8" BIS 48"
Standards:
ASTM A789
Wandstärke:
gemäß ASME B36.10M
Länge:
6,096 m (20′), 12,19 m (40′), 6 m und 12 m, kundenspezifisch
Enden-Prozess:
Einfache Enden, abgeschrägte Enden, Gewindestutzen
Hervorheben:

Edelstahl-Rohr der Runden-6m

,

48 Duplexrohr des Zoll-SS

,

Edelstahl-Rohr ASTM 6m

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
verkäuflich
Preis
verhandelbar
Verpackung Informationen
Seetaugliches Packng
Lieferzeit
30 - 60 Werktage
Zahlungsbedingungen
L / C, T/T
Versorgungsmaterial-Fähigkeit
200 Tonnen pro Monat
Produkt-Beschreibung

ASTM A789 ASME B36.10M Duplex Stainless Steel schweißte Rohre



Produktinformation

Produkt-Name ASTM A789 ASME B36.10M Duplex Stainless Steel schweißte Rohre
Größen-Strecke 1/8" bis 48"
Standards ASTM A789
Wandstärke In Übereinstimmung mit ASME B36.10M
Länge 6,096 m (′ 20), 12,19 m (′ 40), 6 m und 12 m, besonders angefertigt
Enden-Prozess Einfache Enden, abgeschrägte Enden, Gewindestutzen
Inspektion u. Test Sichtprüfung, Maßinspektion, chemische Analyse PMIs, Zugversuch, Test, Biegeversuch, Wirbelstromtest, Ätzprüfung, Durchstrahlungsprüfung (für geschweißte Rohre), Test der intergranular Korrosion flachdrückend (auf Anfrage).





Standards u. Materialien: ASTM A789



Chemische Zusammensetzungen ASTM A789 (%)

UNS-Zahl
Duplexgrade		 C Mangan P S Si Cr Ni MO N Cu Andere
S31200 0,030 2,00 0,045 0,030 1,00 24.0-26.0 5.5-6.5 1.20-2.00 0.14-0.20 … …
S31260 0,03 1,00 0,030 0,030 0,75 24.0-26.0 5.5-7.5 2.5-3.5 0.10-0.20 0.20-0.80 W0.10-0.20
S31803 0,030 2,00 0,030 0,020 1,00 21.0-23.0 4.5-6.5 2.5-3.5 0.08-0.20 …
S32001 0,030 4.0-6.0 0,040 0,030 1,00 22.0-23.0 1.00-3.00 0,60 0.05-0.17 1,00
S32205 0,030 2,00 0,030 0,020 1,00 19.5-21.5 4.5-6.5 3.0-3.5 0.14-0.20 …
S32304 0,030 2,50 0,040 0,030 1,00 21.5-24.5 3.0-5.5 0.05-0.60 0.05-0.20 0.05-0.60
S32520 0,030 1,50 0,035 0,020 0,80 24.0-26.0 5.5-8.0 3.0-4.0 0.20-0.35 0.50-2.00
S32550 0,04 1,50 0,040 0,030 1,00 24.0-27.0 4.5-6.5 2.9-3.9 0.10-0.25 1.5-2.5
S32750 0,030 1,20 0,035 0,020 0,80 24.0-26.0 6.0-8.0 3.0-5.0 0.24-0.32 0,50
S32760 0,030 1,00 0,030 0,010 1,00 24.0-26.0 6.0-8.0 3.0-4.0 0.20-0.30 0.50-1.00 W 0.50-1.0
S32900 0,06 1,00 0,040 0,030 0,75 23.0-28.0 2.5-5.0 1.0-2.0 … …
S32950 0,03 2,00 0,035



Maße von ASME/ANSI B36.10M Welded und nahtloses Schmiedestahl-Rohr

NPS

(Zoll)

Außerhalb Durchmessers.

(Millimeter)

 Sch5s Sch10s Sch10 Sch20 Sch30 Sch40s Geschlechtskrankheit Sch40 Sch60 Sch80s XS Sch80 Sch100 Sch120 Sch140 Sch160 XXS
1/8 10,3 --- 1,24 --- --- --- 1,73 1,73 1,73 --- 2,41 2,41 2,41 --- --- --- --- ---
1/4 13,7 --- 1,65 --- --- --- 2,24 2,24 2,24 --- 3,02 3,02 3,02 --- --- --- --- ---
3/8 17,1 --- 1,65 --- --- --- 2,31 2,31 2,31 --- 3,2 3,2 3,2 --- --- --- --- ---
1/2 21,3 1,65 2,11 --- --- --- 2,77 2,77 2,77 --- 3,73 3,73 3,73 --- --- --- 4,78 7,47
3/4 26,7 1,65 2,11 --- --- --- 2,87 2,87 2,87 --- 3,91 3,91 3,91 --- --- --- 5,56 7,82
1 33,4 1,65 2,77 --- --- --- 3,38 3,38 3,38 --- 4,55 4,55 4,55 --- --- --- 6,35 9,09
1 ¼ 42,2 1,65 2,77 --- --- --- 3,56 3,56 3,56 --- 4,85 4,85 4,85 --- --- --- 6,35 9,7
1 ½ 48,3 1,65 2,77 --- --- --- 3,68 3,68 3,68 --- 5,08 5,08 5,08 --- --- --- 7,14 10,15
2 60,3 1,65 2,77 --- --- --- 3,91 3,91 3,91 --- 5,54 5,54 5,54 --- --- --- 8,74 11,07
½ 2 73 2,11 3,05 --- --- --- 5,16 5,16 5,16 --- 7,01 7,01 7,01 --- --- --- 9,53 14,02
3 88,9 2,11 3,05 --- --- --- 5,49 5,49 5,49 --- 7,62 7,62 7,62 --- --- --- 11,13 15,24
½ 3 101,6 2,11 3,05 --- --- --- 5,74 5,74 5,74 --- 8,08 8,08 8,08 --- --- --- --- ---
4 114,3 2,11 3,05 --- --- --- 6,02 6,02 6,02 --- 8,56 8,56 8,56 --- 11,13 --- 13,49 17,12
5 141,3 2,77 3,4 --- --- --- 6,55 6,55 6,55 --- 9,53 9,53 9,53 --- 12,7 --- 15,88 19,05
6 168,3 2,77 3,4 --- --- --- 7,11 7,11 7,11 --- 10,97 10,97 10,97 --- 14,27 --- 18,26 21,95
8 219,1 2,77 3,76 --- 6,35 7,04 8,18 8,18 8,18 10,31 12,7 12,7 12,7 15,09 18,26 20,62 23,01 22,23
10 273,1 3,4 4,19 --- 6,35 7,8 9,27 9,27 9,27 12,7 12,7 12,7 15,09 18,26 25,4 28,58 25,4 25,4
12 323,9 3,96 4,57 --- 6,35 8,38 9,53 9,53 10,31 14,27 12,7 12,7 17,48 21,44 25,4 28,58 33,32 25,4
14 355,6 3,96 4,78 6,35 7,92 9,53 --- 9,53 11,13 15,09 --- 12,7 19,05 23,83 27,79 31,75 35,71
16 406,4 4,19 4,78 6,35 7,92 9,53 --- 9,53 12,7 16,66 --- 12,7 21,44 26,19 30,96 36,53 40,49
18 457,2 4,19 4,78 6,35 7,92 11,13 --- 9,53 14,27 19,05 --- 12,7 23,83 29,36 34,93 39,67 45,24
20 508 4,78 5,54 6,35 9,53 12,7 --- 9,53 15,09 20,62 --- 12,7 26,19 32,54 38,1 44,45 50,01
22 558,8 4,78 5,54 6,35 9,53 12,7 --- 9,53 --- 22,23 --- 12,7 28,58 34,93 41,28 47,63 53,98
26 660,4 --- --- 7,92 12,7 --- --- 9,53 --- --- --- 12,7
28 711,2 --- --- 7,92 12,7 15,88 --- 9,53 --- --- --- 12,7
30 762 6,35 7,92 7,92 12,7 15,88 --- 9,53 --- --- --- 12,7
32 812,8 --- --- 7,92 12,7 15,88 17,48 9,53 17,48 --- --- 12,7
34 863,6 --- --- 7,92 12,7 15,88 17,48 9,53 17,48 --- --- 12,7
36 914,4 --- --- 7,92 12,7 15,88 19,05 9,53 19,05 --- --- 12,7
38 965,2 --- --- --- --- --- --- 9,53 --- --- --- 12,7
40 1016 --- --- --- --- --- --- 9,53 --- --- --- 12,7
42 1066,8 --- --- --- --- --- --- 9,53 --- --- --- 12,7
44 1117,6 --- --- --- --- --- --- 9,53 --- --- --- 12,7
46 1168,4 --- --- --- --- --- --- 9,53 --- --- --- 12,7
48 1219,2 --- --- --- --- --- --- 9,53 --- --- --- 12,7





Toleranzen des geschweißten Rohres (Millimeter)

NPS *t/D Toleranz, % von nominalem
1/8" ~2,5" Alle +20,0 -12,5
3" ~18" ≤5% +22,5 -12,5
3" ~18" >5% +15,0 -12,5
≥20 „ Alle +17,5 -12,5
≥20 „ ≤5% +22,5 -12,5

*t: nominale Wandstärke; D: bestellt Außendurchmesser.

Umbauten:

Polsterröhren aus Edelstahl

,

ss Doppelrohr

,

Edelstahl geschweißtes Rohr
