Hervorheben:
Nahtloses Edelstahl-Rohr TP304L
, Nahtloser Edelstahl geschweißtes Rohr
, Geschweißtes Rohr ASTM Edelstahl
Produktbezeichnung: |
ASTM A312 TP304/L ASME B36.19M geschweißtes Edelstahlrohr |
Größen-Strecke: |
1/8" bis 30" |
Standards: |
ASTM A312 TP304/L |
Wandstärke: |
Gemäß ASME 36.19M |
Länge: |
6,096 m (20′), 12,19 m (40′), 6 m und 12 m, kundenspezifisch |
Enden-Prozess: |
Einfache Enden, abgeschrägte Enden, Gewindestutzen |

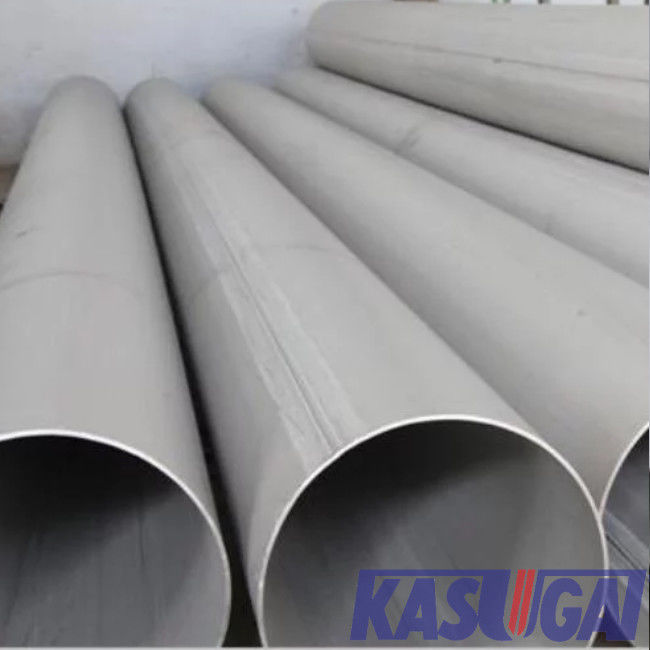

Schweißrohr aus Edelstahl ASTM A312 TP304L ASME B36.19M
Rohr ASTM A312 TP304/L ASME B36.19M Welded Stainless Steel
Spezifikationen: ASME B36.19 ist für korrosionsbeständige Rohrleitung, kategorisch gekennzeichnet, wie rostfrei, basiert auf dem gleichen Prinzipien, die den Hintergrund für die Entwicklung von ANSI/ASME B36.10M bildeten, geschweißten und nahtlosen Schmiedestahl-Rohr, und Bezug wird auf diese Informationsquelle genommen
Produktinformation
| Produkt-Name |
Rohr ASTM A312 TP304/L ASME B36.19M Welded Stainless Steel |
| Größen-Strecke |
1/8" bis 30" |
| Standards |
ASTM A312 TP304/L |
| Wandstärke |
In Übereinstimmung mit ASME B36.19M |
| Länge |
6,096 m (′ 20), 12,19 m (′ 40), 6 m und 12 m, besonders angefertigt |
| Enden-Prozess |
Einfache Enden, abgeschrägte Enden, Gewindestutzen |
| Inspektion u. Test |
Sichtprüfung, Maßinspektion, chemische Analyse PMIs, Zugversuch, Test, Biegeversuch, Wirbelstromtest, Ätzprüfung, Durchstrahlungsprüfung (für geschweißte Rohre), Test der intergranular Korrosion flachdrückend (auf Anfrage). |
Standards u. Materialien: ASTM A312 TP304/L
ASTM A312 bedeckt nahtloses, schweißte Geradnaht, und schwer wird das kalte bearbeitete geschweißte Edelstahlrohr, als größerer Durchmesser Rohre schweißte, zwei Längsschnitte schweißend erlaubt
304L ist kohlenstoffarme 304 Austenitedelstahl, das Kohlenstoffgehalt, das nicht 0,035%, die ausgezeichnete Korrosionsbeständigkeit übersteigt, die zu einer breiten Palette von Anwendungen, in Europa, gleichwertiger Stahl entsprochen wird, ist 1,4307.
Chemische Zusammensetzungen ASTM A312 TP304/L (%)
| Grad |
C |
Si |
Mangan |
Cr |
Ni |
MO |
S |
P |
| TP304 |
0,08 |
1,0 |
2,00 |
18,0 – 20,0 |
8,0 – 11,0 |
– |
0,03 |
0.045 |
| TP304L |
0.035 |
1,0 |
2,00 |
18,0 – 20,0 |
8,0 – 13,0 |
– |
0,03 |
0.045 |
Mechanische Eigenschaften ASTM A312
| Grad |
UNS |
Dehnfestigkeit
Minute, Ksi [MPa] |
Streckgrenze
Minute, Ksi [MPa] |
| TP304 |
S30400 |
75 [515] |
30 [205] |
| TP304L |
S30403 |
70 [485] |
25 [170] |
Maße von ASME/ANSI B36.19M Welded und nahtloses Schmiedestahl-Rohr (Millimeter)
|
NPS
(Zoll)
|
Außerhalb Durchmessers.
(Millimeter)
|
Nominale Wandstärke (Millimeter) |
| Sch5S (1) |
Sch10S (1) |
Sch40S |
Sch80S |
| 1/8 |
10,3 |
--- |
1,24 |
1,73 |
2,41 |
| 1/4 |
13,7 |
--- |
1,65 |
2,24 |
3,02 |
| 3/8 |
17,1 |
--- |
1,65 |
2,31 |
3,20 |
| 1/2 |
21,3 |
1,65 |
2,11 |
2,77 |
3,73 |
| 3/4 |
26,7 |
1,65 |
2,11 |
2,87 |
3,91 |
| 1 |
33,4 |
1,65 |
2,77 |
3,38 |
4,55 |
| 1 ¼ |
42,2 |
1,65 |
2,77 |
3,56 |
4,85 |
| 1 ½ |
48,3 |
1,65 |
2,77 |
3,68 |
5,08 |
| 2 |
60,3 |
1,65 |
2,77 |
3,91 |
5,54 |
| ½ 2 |
73 |
2,11 |
3,05 |
5,16 |
7,01 |
| 3 |
88,9 |
2,11 |
3,05 |
5,49 |
7,62 |
| ½ 3 |
101,6 |
2,11 |
3,05 |
5,74 |
8,08 |
| 4 |
114,3 |
2,11 |
3,05 |
6,02 |
8,56 |
| 5 |
141,3 |
2,77 |
3,4 |
6,55 |
9,53 |
| 6 |
168,3 |
2,77 |
3,4 |
7,11 |
10,97 |
| 8 |
219,1 |
2,77 |
3,76 |
8,18 |
12,70 |
| 10 |
273,1 |
3,40 |
4,19 |
9,27 |
12.70(2) |
| 12 |
323,9 |
3,96 |
4,57 |
9.53(2) |
12.70(2) |
| 14 |
355,6 |
3,96 |
4.78(2) |
… |
… |
| 16 |
406,4 |
4,19 |
4.78(2) |
… |
… |
| 18 |
457,2 |
4,19 |
4.78(2) |
… |
… |
| 20 |
508 |
4,78 |
5.54(2) |
… |
… |
| 22 |
558,8 |
4,78 |
5.54(2) |
… |
… |
| 24 |
660,4 |
5,54 |
6,35 |
… |
… |
| 30 |
762 |
6,35 |
7,92 |
… |
… |
Anmerkungen:
(1) legen Sie 5S fest und 10S Wandstärken ermöglichen nicht, in Übereinstimmung mit ANSI/ASME B1.20.1 zu verlegen
(2) passen sich diese Maße nicht an ANSI/ASME B36.1M an
ASME B36.19M Nominal Weight des Stahlrohres, einfache Enden (kg/m)
|
NPS
(Zoll)
|
Außerhalb Durchmessers.
(Millimeter)
|
Gewicht des Stahlrohres, einfache Enden (kg/m) |
| Sch5S (1) |
Sch10S (1) |
Sch40S |
Sch80S |
| 1/8 |
10,3 |
--- |
0,28 |
0,37 |
0,47 |
| 1/4 |
13,7 |
--- |
0,49 |
0,63 |
0,80 |
| 3/8 |
17,1 |
--- |
0,63 |
0,84 |
1,10 |
| 1/2 |
21,3 |
0,80 |
1,00 |
1,27 |
1,62 |
| 3/4 |
26,7 |
1,03 |
1,28 |
1,69 |
2,20 |
| 1 |
33,4 |
1,30 |
2,09 |
2,50 |
3,24 |
| 1 ¼ |
42,2 |
1,65 |
2,70 |
3,39 |
4,47 |
| 1 ½ |
48,3 |
1,91 |
3,11 |
4,05 |
5,41 |
| 2 |
60,3 |
2,40 |
3,93 |
5,44 |
7,48 |
| ½ 2 |
73 |
3,69 |
5,26 |
8,63 |
11,41 |
| 3 |
88,9 |
4,51 |
6,45 |
11,29 |
15,27 |
| ½ 3 |
101,6 |
5,18 |
7,40 |
13,57 |
18,63 |
| 4 |
114,3 |
5,84 |
8,36 |
16,07 |
22,32 |
| 5 |
141,3 |
9,47 |
11,57 |
21,77 |
30,97 |
| 6 |
168,3 |
11,32 |
13,84 |
28,26 |
42,56 |
| 8 |
219,1 |
14,79 |
19,96 |
42,65 |
64,64 |
| 10 |
273,1 |
22,63 |
27,78 |
60,31 |
96,01 |
| 12 |
323,9 |
31,25 |
36,00 |
73,88 |
132,08 |
| 14 |
355,6 |
34,36 |
41,30 |
… |
… |
| 16 |
406,4 |
41,56 |
47,29 |
… |
… |
| 18 |
457,2 |
46,81 |
53,26 |
… |
… |
| 20 |
508 |
59,25 |
68,61 |
… |
… |
| 22 |
558,8 |
65,24 |
75,53 |
… |
… |
| 24 |
660,4 |
82,47 |
94,45 |
… |
… |
| 30 |
762 |
118,31 |
147,36 |
… |
… |
Allgemeine Anmerkung:
- 1.4895kg/m=1 lb/ft
- Gewichte werden in den Kilogramm pro Meter gegeben und sind für Kohlenstoffstahlrohr mit einfachen Enden.
- Die verschiedenen Grade von beträchtlichen Schwankungen der Edelstahlerlaubnis des Gewichts. Die ferritischen Edelstähle sind möglicherweise ungefähr 5% kleiner und die Austenitedelstähle ungefähr 2%, das als die Werte größer ist, die in dieser Tabelle gezeigt werden, die auf Gewichten für Kohlenstoffstahl basieren.
