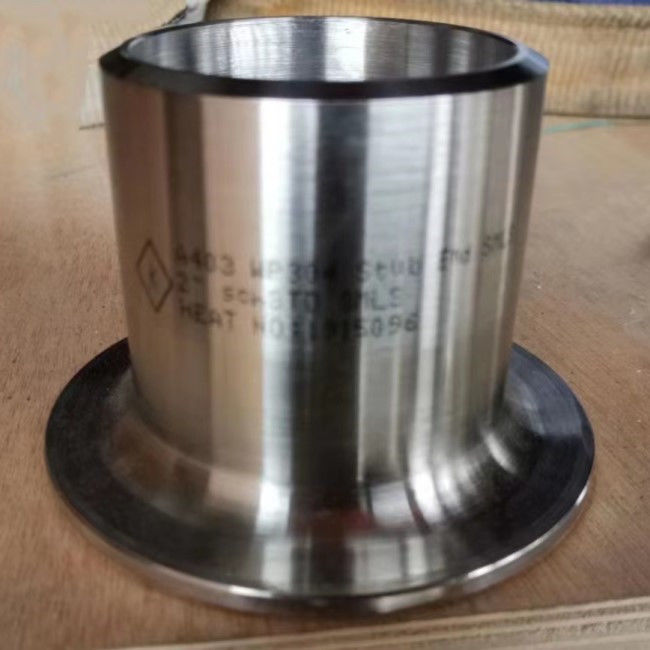

Edelstahl-Fittings-Kolben-Schweißen Stub End WP321 WP310S ASTM A403

Edelstahl-Kolben-Schweißen Stub End WP304/L WP310S WP316/L WP321 ASTM A403

Edelstahl-Kolben-Schweißen Stub End ASTM A403

Stummelende (Schossgelenk) ist eine Installation, die benutzt wird, geschweißte Flansche zu ersetzen, wenn die Unterstützung eines drehenden Ersatzflansches angefordert wird. Und es kann in Standard- und nichtstandardisiertem ANSI-Maß geliefert werden, das für Verbindungsrohre des unterschiedlichen Durchmessers verwendet wird.

Produktinformation

Stub End Types

Stummelende werden auf drei unterschiedliche Arten, Art A angeboten, sind B und C. Type A und b-Stummelende geschmiedeten Installationen, wie Ellbögen und T-Stücken ähnlich, und Art c-Stummelende werden in kundengebundenen Größen gemacht.

Art A

Die Art ein Stummelende wird für Standardschossgelenkflansch benutzt. Die Schossstärke am Stummelende ist größer als oder der Nenndicke der Rohrwand gleich. Darüber hinaus kann der Außeneckeradius der Art A den Schossgelenkflansch empfangen. Die innere Ecke ist quadratisch. Schoss hat normalerweise ein maschinell bearbeitetes gezacktes Gesicht.

Art B

Die Art b-Stummelende wird für Standardbeleg auf Flanschen als Schossflansche benutzt. Die Schossstärke an diesen kurzen Enden ist größer als oder der Nenndicke der Rohrwand gleich. Auch der Außeneckeradius von Art B ist genug klein, den Flansch des Beleges O zu empfangen, der als Ersatzflansch benutzt werden kann. Die innere Ecke ist quadratisch. Schoss hat normalerweise ein maschinell bearbeitetes gezacktes Gesicht.

Art C

Die Art c-Stummelende kann für Standardschossgelenkflansch und -beleg auf Flansch benutzt werden. Sie wird ein abgerundete Kante am Innendurchmesser des Schoßes lassend erweitert. Bei Bedarf kann der Radius gemacht werden geschlossen worden zu einem Quadrat. Die Schossstärke ist 75% der Rohrwand. Die Art C ist sehr genug kurz, jeden Ersatzflansch unterzubringen. Das Schossgelenk auf Art C ist glatt, und es ist nicht Maschine.

Stummelenden werden normalerweise in zwei Möglichkeiten, in Art A und in Art B. hergestellt. Sie sind in zwei Standardlänge, lang (ANSI) oder im kurzen Muster (MSS) verfügbar. Ende des Stummels Sch5s und 10s werden normalerweise in den Unterlängen angeboten, und lange Längen sind auf Sonderauftrag verfügbar. Stummelende Sch 40s werden entweder in den kurzen oder langen Längen geliefert.

Material-chemische Zusammensetzungen

Edelstahl-Fitting ASTM A403 bezieht sich das auf Material von geschmiedet und rollte Austenit rostfreie Installationen für Druckrohre. Allgemeine Grade sind WP304/L, WP316/L. Sie können in viele Felder als Maschinenwesen, Energieumwandlungsanlagen usw. benutzt werden

Anmerkung:

Wo eine Ellipse (﹍) in der Tabelle erscheint, gibt es keine Anforderung und das Element muss auf analysiert werden oder berichtet werden

Das Berechnungsverfahren für Stickstoff ist eine Angelegenheit der Vereinbarung zwischen dem Käufer und dem Hersteller

Columbium 0.10-0.30%; Vanadium 0.10-0.30%.

Für oder dünnen Wände die mit kleinem Durchmesser oder beide wo viele zeichnenden Durchläufe angefordert werden, ist ein Kohlenstoffmaximum von 0,04% in den Graden TP304L und TP316L notwendig. Kleine Außendurchmesserrohre werden als jene weniger als 0.500in definiert. (23.7mm) im Außendurchmesser und in den hellen Wandrohren als denen weniger als 0.049in. (1.24mm) in der durchschnittlichen Wandstärke

ASME B16.9 Stub End Dimensions (Millimeter)
