| Herkunftsort | China |
| Markenname | KASUGAI |
| Zertifizierung | ISO-9001; PED; AD 2000 |
| Modellnummer | Schalter THD 45°/90°Elbow, Straßen-Ellbogen, Koppelung/halbe Koppelung, T-Stück, Kreuz, Stecker, Aus |
| Dokument | Produktbroschüre PDF |

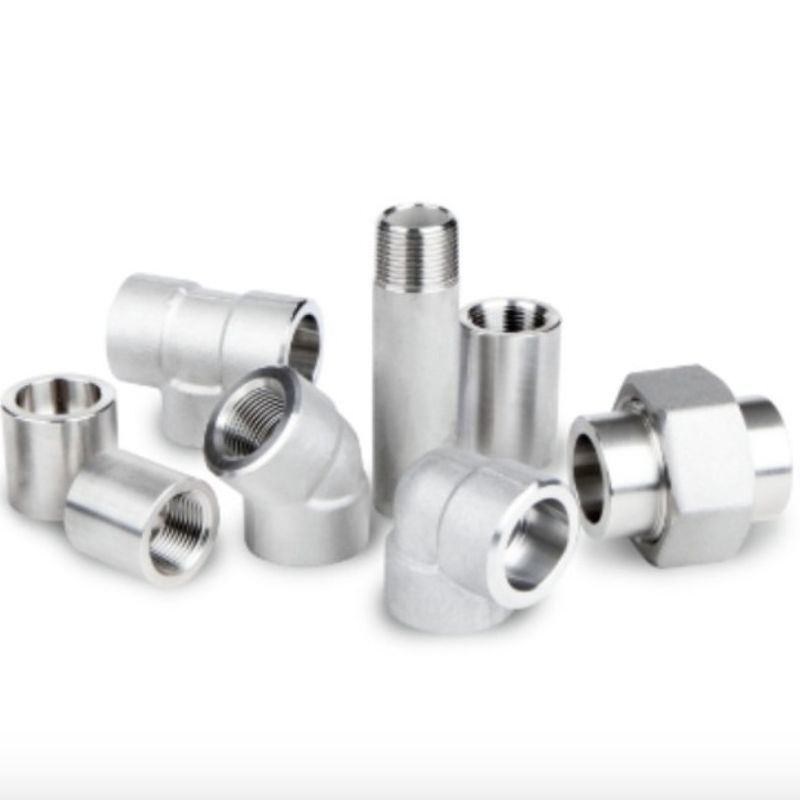

ASME B16.11 Hochdruck-Steckschrauben aus Edelstahl
Rohrverbindungen aus Edelstahl sollten Industriestandards wie ASTM (American Society for Testing and Materials) oder ASME (American Society of Mechanical Engineers) entsprechen.Für bestimmte Anwendungen können spezifische Zertifizierungen erforderlich sein, wie die ANSI/NSF-Norm 61 für Trinkwassersysteme.
ASME B16.11 geschmiedete Armaturen können aus Materialien bestehen, die aus Schmieden, Stangen, nahtlosen Rohren oder nahtlosen Rohrprodukten bestehen.Diese Materialien müssen den Anforderungen der ASTM-Spezifikationen A234 an die nahtlosen Baustoffe der WP entsprechen., A403, A420, A815 oder B366 oder ASTM-Schmiedevorschriften A105, A182, A350, B462 oder B564. Tees, Ellenbogen und Kreuze dürfen nicht direkt aus Stäbchenmaterial bearbeitet werden.mit einer Breite von mehr als 10 mm,.11 werden in kleinen Größen hergestellt und haben eine hohe Drucktemperatur.
- Ich weiß.
Produktinformationen:
| Produktbezeichnung | ASME B16.11 Hochdruck-Steckschrauben aus Edelstahl |
| Größenbereich | 1/8 ̊ bis 4 ̊ |
| Normen |
ANSI/ASMEB B1.20.1 ((Drehtyp)), ASME B16.11 MSS-SP-96-2000, MSS-SP-97-2001, MSS-SP-83-2001, MSS-SP-79-1999a JISB0203, JIS B2316 |
| Typ | Schweißmaschinen mit Schraubzellen, mit Gewinde |
| Druck |
Gefiederte Enden: 2000 LBS, 3000 LBS, 6000 LBS (Sch40 Sch80 Sch160) Schweißend der Steckdose: 3000LBS 6000LBS 9000LBS (Sch80 Sch160 XXS) |
| Beenden Sie. | Verzinkt, schwarz (Kohlenstoff), eingelegt |
Anwendungen:
Rohrverbindungen aus Edelstahl werden in einer Vielzahl von Branchen und Anwendungen verwendet, darunter Sanitärtechnik, Öl und Gas, chemische Verarbeitung, Lebensmittel und Getränke, Pharmazeutika, Wasseraufbereitung,HVAC (Heizung)Sie bieten eine zuverlässige und undichte Verbindung für Flüssigkeits- und Gassysteme.
mit einem Durchmesser von mehr als 10 mm
Die Schraubverbindung ist in der Regel eine Schraubverbindung, bei der in die Enden der Rohrläufe konische Rillen geschnitten werden.Schraubenarmaturen und Schraubenrohre können ohne Schweißen oder andere dauerhafte Befestigungsmittel leicht zusammengebaut werdenDie ASME B16.11-Gewindefittings haben entweder männliche oder weibliche Gewinde gemäß ASME B1.20.1Die männlichen Fäden werden in die Außenseite der Befestigung geschnitten, während die weiblichen Fäden in die Innenseite der Befestigung geschnitten werden.eine kurze Rohrlänge wird in die Einrichtung gezogenDiese Verbindung nennt man ein Thread-Engagement.
Socket Weld (SW) Enden
Bei der Montage von Rohren mit ASME B16.11-Steckschweißanlage wird das Rohr vor dem Schweißen in die Anlage eingeführt.Innerhalb der Steckdose-Schweißanlage ist ein Halsband, das verhindert, dass das Rohr zu tief in die Anlage eingeführt wirdVor der Schweißung wird eine kleine Menge Rohr verloren, wenn die Steckdose-Schweißverbindungen hergestellt werden.Der Rohrmonteur wird das Rohr ungefähr 1/8" vom Kragen ablehnen, um die Wärmeausdehnung während des Schweißvorgangs zu ermöglichenDie für die Steckdose-Schweißverbindungen verwendeten Rohre werden mit einem geraden Ende vorbereitet. Ein gerader Ende (PE) bedeutet, dass das Rohr quadratisch oder senkrecht zur zentralen langen Achse geschnitten ist.
