| Herkunftsort | China |
| Markenname | Kasugai |
| Zertifizierung | ISO ; PED |
| Modellnummer | ASTM A182 F304 RF CL300 ANSI-B16.5 WN |
| Dokument | Produktbroschüre PDF |

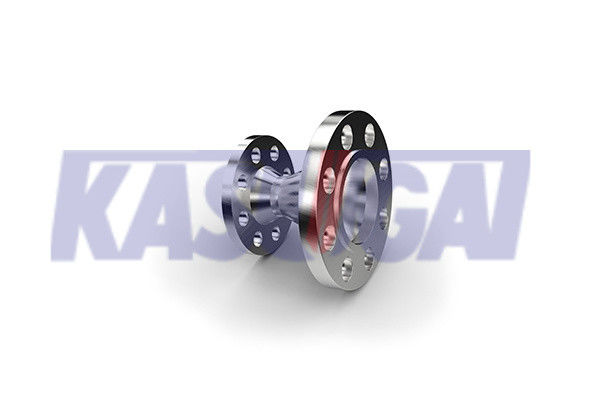

ANSI B16.5 3 Zoll Edelstahl-Sonderflansche
Längsschweißhalsflansche Informationen
Ein "Special Flange aus Edelstahl" bezieht sich typischerweise auf einen Flansch, der über einzigartige oder maßgeschneiderte Eigenschaften verfügt, die auf spezifische Anforderungen außerhalb der Standard-Flanschkonstruktionen zugeschnitten sind.Diese speziellen Flansche sind häufig so konzipiert, dass sie speziellen Bedürfnissen in industriellen Anwendungen gerecht werden, in denen Standardflanschen möglicherweise nicht ausreichen.
Spezielle Flansche sind so konzipiert, dass sie spezifischen Anforderungen entsprechen, die Standardflanschen nicht erfüllen können.oder spezifische Druckwerte, die auf die Anwendung zugeschnitten sind.
Spezielle Flanken aus Edelstahl sind aus Edelstahl gefertigt und bieten eine hervorragende Korrosionsbeständigkeit und Langlebigkeit.Die Wahl des Edelstahls stellt sicher, dass der Flansch harten Umgebungen und Anwendungen standhält, bei denen Korrosion ein Problem darstellt.
| Produktbezeichnung | ASTM A182 F304 ANSI B16.5 WN RF Klasse 300 Edelstahl Schweißhals Hochgeflanzter Flansch |
| Größenbereich | 1/2 ̊ bis 48 ̊ |
| Druckklasse | Klasse 300 |
| Normen | ASTM A182 F304 |
| Gesichtsart | WNRF-Schweißhals Erhöhtes Gesicht |
| Spezifikation | ANSI B16.5 |
ASTM A182 F304
ASTM A182 F304 is a forging material specification for 304 grade stainless steel and is used for manufacturing bare forgings or gorged and machined products for applications involving high temperature service.
ASTM A182 F304 Chemische Zusammensetzung (%)
| Zulassung | C, max. | Mn, max. | P, max. | S, max. | Ja, max. | Ni | Die | N |
| F304 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0 bis 11.0 | 18.0 bis 20.0· | 0.10 |
ASTM A182 F304 mechanische Eigenschaften
| Zulassung |
Zugfestigkeit, min (MPa) |
Leistung, min (MPa) |
Verlängerung in 2 Zoll, min. (%) |
Reduzierung der Fläche, min (%) |
Härte (HBW) |
| F304 | 515 | 205 | 30 | 50 | - Was ist los? |
ANSI B16.5 Flanschmaße - Klasse 300 (mm)
| Nominelle Größe | Vor Dia. | Stärke | Länge durch den Hub | Dia. von Hub | Aufgehobenes Gesicht Dia. | Eckradius der Bohrung | Tiefe der Steckdose | Gegenbohrung | Stranglänge | Schraubenlöcher | |||||
| WN |
So SW Die |
LJ | LJ | SW | Die | Boltkreis Dia. | - Nein. | - Das ist Dia. | |||||||
| Eine | B | O | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | |
| 15 | 1 / 2 | 95 | 14.3 | 52.3 | 22 | 38.0 | 35.1 | 3 | 10 | 23.5 | 15.7 | 66.5 | 4 | 16 | |
| 20 | 3/4 | 117 | 15.8 | 57.2 | 25 | 48.0 | 42.9 | 3 | 11 | 29.0 | 15.7 | 82.6 | 4 | 19 | |
| 25 | 1 | 124 | 17.6 | 62.0 | 27 | 54.0 | 50.8 | 3 | 13 | 36.0 | 17.5 | 88.9 | 4 | 19 | |
| 32 | 1-1/4 | 133 | 19.1 | 65.0 | 27 | 63.4 | 63.5 | 5 | 14 | 44.5 | 20.6 | 98.6 | 4 | 19 | |
| 40 | 1 bis 2 | 155 | 20.6 | 6.3 | 30 | 70.0 | 73.2 | 6 | 16 | 50.5 | 22.4 | 114.3 | 4 | 22 | |
| 50 | 2 | 165 | 22.4 | 69.8 | 33 | 84.0 | 91.9 | 8 | 18 | 63.5 | 28.4 | 127.0 | 8 | 19 | |
| 65 | 2/21 | 190 | 25.4 | 76.2 | 38 | 100 | 104.6 | 8 | 19 | 76.0 | 31.8 | 149.4 | 8 | 22 | |
| 80 | 3 | 210 | 28.5 | 79.2 | 43 | 117 | 127.0 | 10 | 21 | 92.0 | 31.8 | 168.1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 30.3 | 81.0 | 44 | 133 | 139.7 | 10 | 105.0 | 36.6 | 184.2 | 8 | 22 | ||
| 100 | 4 | 254 | 31.8 | 85.9 | 48 | 146 | 157.2 | 11 | 118.0 | 36.6 | 200.2 | 8 | 22 | ||
| 125 | 5 | 279 | 35.1 | 98.6 | 51 | 178 | 185.7 | 11 | 145.0 | 42.9 | 235.0 | 8 | 22 | ||
| 150 | 6 | 318 | 36.6 | 98.6 | 52 | 206 | 215.9 | 13 | 171.0 | 46.0 | 269.7 | 12 | 22 | ||
| 200 | 8 | 381 | 41.2 | 111.3 | 62 | 260 | 269.7 | 13 | 222.0 | 50.8 | 330.2 | 12 | 26 | ||
| 250 | 10 | 444 | 47.8 | 117.3 | 67 | 95 | 321 | 323.8 | 13 | 276.0 | 55.6 | 387.4 | 16 | 29 | |
| 300 | 12 | 520 | 50.8 | 130.0 | 73 | 102 | 375 | 381.0 | 13 | 329.0 | 60.5 | 450.8 | 16 | 32 | |
| 350 | 14 | 585 | 53.9 | 142.7 | 76 | 111 | 425 | 412.8 | 13 | 360.0 | 63.5 | 514.4 | 20 | 32 | |
| 400 | 16 | 650 | 57.2 | 146.0 | 83 | 121 | 483 | 469.9 | 13 | 411.0 | 68.3 | 571.5 | 20 | 35 | |
| 450 | 18 | 710 | 60.5 | 158.8 | 89 | 130 | 533 | 533.4 | 13 | 462.0 | 69.8 | 628.6 | 24 | 35 | |
| 500 | 20 | 775 | 63.5 | 162.1 | 95 | 140 | 587 | 584.2 | 13 | 513.0 | 73.2 | 685.8 | 24 | 35 | |
| 600 | 24 | 915 | 69.9 | 168.1 | 106 | 152 | 702 | 692.2 | 13 | 614.0 | 82.6 | 812.8 | 24 | 42 | |
| Nominelle Größe | Abmessungen der Ringgelenkflanzen | Gewicht (kg) | |||||||||||
| Rillennummer | Dia. der erhöhten Portion | Pitch Dia. | Tiefe | Breite | Radius an der Unterseite |
WN Sch 40 |
So | BL |
SW Sch 40 |
LJ | Die | ||
| Eine | B | K | P | E | F | r2 | |||||||
| 15 | 1 / 2 | R11 | 51.0 | 34.14 | 5.56 | 7.14 | 0.8 | 0.75 | 0.65 | 0.65 | 0.66 | 0.71 | 0.65 |
| 20 | 3/4 | R13 | 63.5 | 42.88 | 6.35 | 8.74 | 0.8 | 1.27 | 1.11 | 1.11 | 1.14 | 1.20 | 1.10 |
| 25 | 1 | R16 | 70.0 | 50.80 | 6.35 | 8.74 | 0.8 | 1.64 | 1.39 | 1.43 | 1.43 | 1.49 | 1.35 |
| 32 | 1-1/4 | R18 | 79.5 | 60.32 | 6.35 | 8.74 | 0.8 | 2.07 | 1.70 | 1.83 | 1.75 | 1.81 | 1.69 |
| 40 | 1 bis 2 | R20 | 90.5 | 68.28 | 6.35 | 8.74 | 0.8 | 2.94 | 2.51 | 2.69 | 2.58 | 2.66 | 2.54 |
| 50 | 2 | R23 | 108 | 82.55 | 7.92 | 11.91 | 0.8 | 3.45 | 2.91 | 3.22 | 2.97 | 3.02 | 2.92 |
| 65 | 2/21 | R26 | 127 | 101.60 | 7.92 | 11.91 | 0.8 | 5.10 | 4.22 | 4.86 | 4.41 | 4.37 | 4.24 |
| 80 | 3 | R31 | 147 | 123.82 | 7.92 | 11.91 | 0.8 | 6.25 | 5.88 | 6.83 | 6.15 | 6.04 | 5.94 |
| 90 | 3-1/2 | R34 | 159 | 131.78 | 7.92 | 11.91 | 0.8 | 8.78 | 7.44 | 8.85 | 7.64 | 7.90 | |
| 100 | 4 | R37 | 175 | 149.22 | 7.92 | 11.91 | 0.8 | 11.4 | 9.73 | 11.8 | 9.98 | 9.71 | |
| 125 | 5 | R41 | 210 | 180.98 | 7.92 | 11.91 | 0.8 | 15.4 | 12.5 | 15.8 | 12.7 | 12.4 | |
| 150 | 6 | R45 | 242 | 211.12 | 7.92 | 11.91 | 0.8 | 19.8 | 16.2 | 21.3 | 16.5 | 16.2 | |
| 200 | 8 | R49, R49, R49 | 302 | 269.88 | 7.92 | 11.91 | 0.8 | 30.5 | 24.8 | 34.6 | 25.2 | 24.8 | |
| 250 | 10 | R53 | 356 | 323.85 | 7.92 | 11.91 | 0.8 | 44.1 | 35.5 | 54 | 40.2 | 35.9 | |
| 300 | 12 | R57 | 413 | 381.00 | 7.92 | 11.91 | 0.8 | 64 | 51 | 79 | 58 | 51.5 | |
| 350 | 14 | R61 | 458 | 419.90 | 7.92 | 11.91 | 0.8 | 88 | 70 | 106 | 86.2 | 70.1 | |
| 400 | 16 | R65 | 508 | 469.90 | 7.92 | 11.91 | 0.8 | 113 | 90 | 139 | 113.4 | 90.4 | |
| 450 | 18 | R69 | 575 | 533.40 | 7.92 | 11.91 | 0.8 | 138 | 109 | 175 | 133.8 | 109.0 | |
| 500 | 20 | R73 | 635 | 584.20 | 9.52 | 13.49 | 1.5 | 169 | 135 | 221 | 167.8 | 136.0 | |
| 600 | 24 | R77 | 750 | 692.15 | 11.13 | 16.66 | 1.5 | 249 | 204 | 341 | 249.5 | 204.0 | |
