Edelstahl-Rohr-Flansche
>
|
| Herkunftsort | China |
| Markenname | Kasugai |
| Modellnummer | ASTM A182 F304 RF CL300 ANSI-B16.5 WN |
| Dokument | Produktbroschüre PDF |

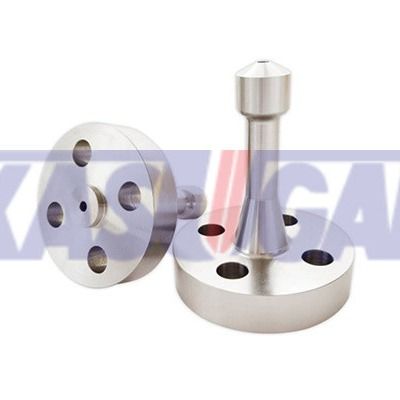

ASTM A182 F304 Flansche aus Edelstahl Flansche mit langem Schweißhals
Längsschweißhalsflansche Informationen
Ein langes Schweißhalsflansch aus Edelstahl ist eine spezifische Art von Flansch, die üblicherweise in Hochdruck- und Hochtemperaturrohrleitungen verwendet wird, bei denen die Korrosionsbeständigkeit entscheidend ist.
Die langen Schweißhalsflansche aus Edelstahl bestehen aus Edelstahl, der eine hervorragende Korrosionsbeständigkeit, Haltbarkeit und Festigkeit bietet.und 316L.
Anwendungen:Langschweißhalsflansche aus Edelstahl werden häufig in Industriezweigen wie Öl und Gas, chemische Verarbeitung, Petrochemie und Lebensmittelverarbeitung eingesetzt.bei denen Korrosionsbeständigkeit und hohe Temperaturen unerlässlich sind.
| Produktbezeichnung | ASTM A182 F304 ANSI B16.5 WN RF Klasse 300 Edelstahl Schweißhals Hochgeflanzter Flansch |
| Größenbereich | 1/2 ̊ bis 24 ̊ |
| Druckklasse | Klasse 300 |
| Normen | ASTM A182 F304 |
| Gesichtsart | WNRF-Schweißhals Erhöhtes Gesicht |
| Spezifikation | ANSI B16.5 |
ASTM A182 F304
ASTM A182 F304 is a forging material specification for 304 grade stainless steel and is used for manufacturing bare forgings or gorged and machined products for applications involving high temperature service.
ASTM A182 F304 Chemische Zusammensetzung (%)
| Zulassung | C, max. | Mn, max. | P, max. | S, max. | Ja, max. | Ni | Die | N |
| F304 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0 bis 11.0 | 18.0 bis 20.0· | 0.10 |
ASTM A182 F304 mechanische Eigenschaften
| Zulassung |
Zugfestigkeit, min (MPa) |
Leistung, min (MPa) |
Verlängerung in 2 Zoll, min. (%) |
Reduzierung der Fläche, min (%) |
Härte (HBW) |
| F304 | 515 | 205 | 30 | 50 | - Was ist los? |
Art des Gesichts: Aufgehobenes Gesicht (RF)
Der Raised Face Flansch ist der häufigste Typ, der in Anwendungen in Prozessanlagen verwendet wird, und ist leicht zu identifizieren.Es wird als erhöht Gesicht bezeichnet, weil die Dichtungsflächen über dem Bolzen Kreis Gesicht angehoben werdenDieser Fassentyp ermöglicht die Verwendung einer breiten Kombination von Dichtungsformen, einschließlich flacher Ringplatten und metallischer Verbundwerkstoffe wie Spiralwunden und Doppelverdichtungen.
Der Zweck einer HF-Flanze ist es, mehr Druck auf eine kleinere Dichtungsfläche zu konzentrieren und damit die Druckdämpfungsfähigkeit der Verbindung zu erhöhen.5 definiertDer Druck des Flansches bestimmt die Höhe der erhobenen Fläche.
ANSI B16.5 Flanschmaße - Klasse 300 (mm)
| Nominelle Größe | Vor Dia. | Stärke | Länge durch den Hub | Dia. von Hub | Aufgehobenes Gesicht Dia. | Eckradius der Bohrung | Tiefe der Steckdose | Gegenbohrung | Stranglänge | Schraubenlöcher | |||||
| WN |
So SW Die |
LJ | LJ | SW | Die | Boltkreis Dia. | - Nein. | - Das ist Dia. | |||||||
| Eine | B | O | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | |
| 15 | 1 / 2 | 95 | 14.3 | 52.3 | 22 | 38.0 | 35.1 | 3 | 10 | 23.5 | 15.7 | 66.5 | 4 | 16 | |
| 20 | 3/4 | 117 | 15.8 | 57.2 | 25 | 48.0 | 42.9 | 3 | 11 | 29.0 | 15.7 | 82.6 | 4 | 19 | |
| 25 | 1 | 124 | 17.6 | 62.0 | 27 | 54.0 | 50.8 | 3 | 13 | 36.0 | 17.5 | 88.9 | 4 | 19 | |
| 32 | 1-1/4 | 133 | 19.1 | 65.0 | 27 | 63.4 | 63.5 | 5 | 14 | 44.5 | 20.6 | 98.6 | 4 | 19 | |
| 40 | 1 bis 2 | 155 | 20.6 | 6.3 | 30 | 70.0 | 73.2 | 6 | 16 | 50.5 | 22.4 | 114.3 | 4 | 22 | |
| 50 | 2 | 165 | 22.4 | 69.8 | 33 | 84.0 | 91.9 | 8 | 18 | 63.5 | 28.4 | 127.0 | 8 | 19 | |
| 65 | 2/21 | 190 | 25.4 | 76.2 | 38 | 100 | 104.6 | 8 | 19 | 76.0 | 31.8 | 149.4 | 8 | 22 | |
| 80 | 3 | 210 | 28.5 | 79.2 | 43 | 117 | 127.0 | 10 | 21 | 92.0 | 31.8 | 168.1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 30.3 | 81.0 | 44 | 133 | 139.7 | 10 | 105.0 | 36.6 | 184.2 | 8 | 22 | ||
| 100 | 4 | 254 | 31.8 | 85.9 | 48 | 146 | 157.2 | 11 | 118.0 | 36.6 | 200.2 | 8 | 22 | ||
| 125 | 5 | 279 | 35.1 | 98.6 | 51 | 178 | 185.7 | 11 | 145.0 | 42.9 | 235.0 | 8 | 22 | ||
| 150 | 6 | 318 | 36.6 | 98.6 | 52 | 206 | 215.9 | 13 | 171.0 | 46.0 | 269.7 | 12 | 22 | ||
| 200 | 8 | 381 | 41.2 | 111.3 | 62 | 260 | 269.7 | 13 | 222.0 | 50.8 | 330.2 | 12 | 26 | ||
| 250 | 10 | 444 | 47.8 | 117.3 | 67 | 95 | 321 | 323.8 | 13 | 276.0 | 55.6 | 387.4 | 16 | 29 | |
| 300 | 12 | 520 | 50.8 | 130.0 | 73 | 102 | 375 | 381.0 | 13 | 329.0 | 60.5 | 450.8 | 16 | 32 | |
| 350 | 14 | 585 | 53.9 | 142.7 | 76 | 111 | 425 | 412.8 | 13 | 360.0 | 63.5 | 514.4 | 20 | 32 | |
| 400 | 16 | 650 | 57.2 | 146.0 | 83 | 121 | 483 | 469.9 | 13 | 411.0 | 68.3 | 571.5 | 20 | 35 | |
| 450 | 18 | 710 | 60.5 | 158.8 | 89 | 130 | 533 | 533.4 | 13 | 462.0 | 69.8 | 628.6 | 24 | 35 | |
| 500 | 20 | 775 | 63.5 | 162.1 | 95 | 140 | 587 | 584.2 | 13 | 513.0 | 73.2 | 685.8 | 24 | 35 | |
| 600 | 24 | 915 | 69.9 | 168.1 | 106 | 152 | 702 | 692.2 | 13 | 614.0 | 82.6 | 812.8 | 24 | 42 | |
| Nominelle Größe | Abmessungen der Ringgelenkflanzen | Gewicht (kg) | |||||||||||
| Rillennummer | Dia. der erhöhten Portion | Pitch Dia. | Tiefe | Breite | Radius an der Unterseite |
WN Sch 40 |
So | BL |
SW Sch 40 |
LJ | Die | ||
| Eine | B | K | P | E | F | r2 | |||||||
| 15 | 1 / 2 | R11 | 51.0 | 34.14 | 5.56 | 7.14 | 0.8 | 0.75 | 0.65 | 0.65 | 0.66 | 0.71 | 0.65 |
| 20 | 3/4 | R13 | 63.5 | 42.88 | 6.35 | 8.74 | 0.8 | 1.27 | 1.11 | 1.11 | 1.14 | 1.20 | 1.10 |
| 25 | 1 | R16 | 70.0 | 50.80 | 6.35 | 8.74 | 0.8 | 1.64 | 1.39 | 1.43 | 1.43 | 1.49 | 1.35 |
| 32 | 1-1/4 | R18 | 79.5 | 60.32 | 6.35 | 8.74 | 0.8 | 2.07 | 1.70 | 1.83 | 1.75 | 1.81 | 1.69 |
| 40 | 1 bis 2 | R20 | 90.5 | 68.28 | 6.35 | 8.74 | 0.8 | 2.94 | 2.51 | 2.69 | 2.58 | 2.66 | 2.54 |
| 50 | 2 | R23 | 108 | 82.55 | 7.92 | 11.91 | 0.8 | 3.45 | 2.91 | 3.22 | 2.97 | 3.02 | 2.92 |
| 65 | 2/21 | R26 | 127 | 101.60 | 7.92 | 11.91 | 0.8 | 5.10 | 4.22 | 4.86 | 4.41 | 4.37 | 4.24 |
| 80 | 3 | R31 | 147 | 123.82 | 7.92 | 11.91 | 0.8 | 6.25 | 5.88 | 6.83 | 6.15 | 6.04 | 5.94 |
| 90 | 3-1/2 | R34 | 159 | 131.78 | 7.92 | 11.91 | 0.8 | 8.78 | 7.44 | 8.85 | 7.64 | 7.90 | |
| 100 | 4 | R37 | 175 | 149.22 | 7.92 | 11.91 | 0.8 | 11.4 | 9.73 | 11.8 | 9.98 | 9.71 | |
| 125 | 5 | R41 | 210 | 180.98 | 7.92 | 11.91 | 0.8 | 15.4 | 12.5 | 15.8 | 12.7 | 12.4 | |
| 150 | 6 | R45 | 242 | 211.12 | 7.92 | 11.91 | 0.8 | 19.8 | 16.2 | 21.3 | 16.5 | 16.2 | |
| 200 | 8 | R49, R49, R49 | 302 | 269.88 | 7.92 | 11.91 | 0.8 | 30.5 | 24.8 | 34.6 | 25.2 | 24.8 | |
| 250 | 10 | R53 | 356 | 323.85 | 7.92 | 11.91 | 0.8 | 44.1 | 35.5 | 54 | 40.2 | 35.9 | |
| 300 | 12 | R57 | 413 | 381.00 | 7.92 | 11.91 | 0.8 | 64 | 51 | 79 | 58 | 51.5 | |
| 350 | 14 | R61 | 458 | 419.90 | 7.92 | 11.91 | 0.8 | 88 | 70 | 106 | 86.2 | 70.1 | |
| 400 | 16 | R65 | 508 | 469.90 | 7.92 | 11.91 | 0.8 | 113 | 90 | 139 | 113.4 | 90.4 | |
| 450 | 18 | R69 | 575 | 533.40 | 7.92 | 11.91 | 0.8 | 138 | 109 | 175 | 133.8 | 109.0 | |
| 500 | 20 | R73 | 635 | 584.20 | 9.52 | 13.49 | 1.5 | 169 | 135 | 221 | 167.8 | 136.0 | |
| 600 | 24 | R77 | 750 | 692.15 | 11.13 | 16.66 | 1.5 | 249 | 204 | 341 | 249.5 | 204.0 | |
