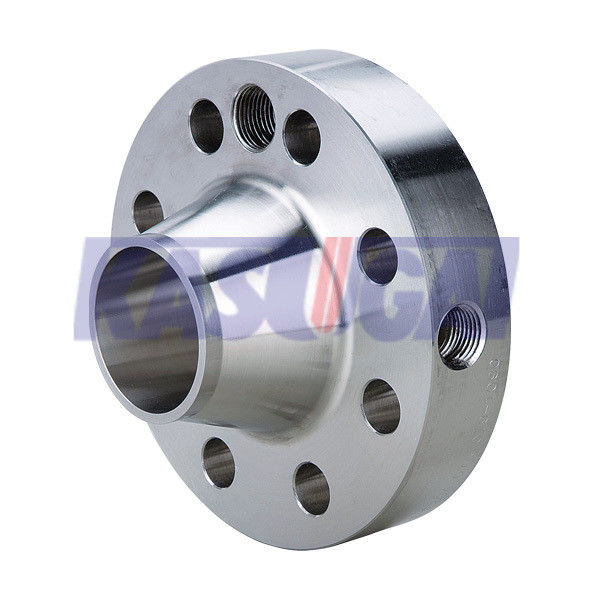

Abmessungen Schweißhals-RF-Flächen ASME B16.36 Klasse 300

Abmessungen Schweißhals-RF-Flanzen ASME B16.36 Klasse 300

Abmessungen Öffnung Schweißhals HF-Flächen Informationen

Die Flanschgröße bezieht sich auf die Nennrohrgröße (NPS) der Flansche.ab 1/2" NPS und bis zu größeren Größen gemäß den spezifischen Anforderungen der Anwendung.

Die Flanschdicke variiert je nach Druck und Flanschgröße.Die Dicke wird in der Regel nach den Druck-Temperatur-Nennwerten der anwendbaren Norm angegeben..

• Die Abmessungen sind in Millimetern, mit Ausnahme von Schrauben und Schraubenlöchern.
• Die Höhe des erhöhten Gesichts (RF) in Klasse 300 beträgt 2 mm.
• Alle anderen Abmessungen entsprechen der ASME B16.5.
• Bei Flanzen für Ringverbindungen, die größer als NPS 3 sind, sind Winkelmessgeräte erforderlich.

• Bei Bedarf können andere NPT-Größen geliefert werden.
• Die Schraublängen für erhöhte Flächenflanzen umfassen die Offenheits- und Dichtungsdicke.
  für NPS 1 bis NPS 12 6 mm (0,25 Zoll) beträgt.
  für NPS 1 bis NPS 3 eine Abweichung von 15 mm (0,62 Zoll).
• Der Käufer gibt die Bohrung (B) an.
• Die Länge des Stammschraubens umfasst nicht die Höhe der Schalvorrichtungen (Punkte).

Toleranzen
Die Toleranzen für alle Abmessungen müssen in ASME B16.5 angegeben sein, mit Ausnahme der nachstehenden Abmessungen.

Standort des Druckhahns
Die Toleranz an der Position des Druckzentrums des Wasserhahns von der Flanschfläche ist zu messen.

• ±0,5 mm (±0,02 Zoll) für Flansche kleiner als NPS 4
• ± 0,8 mm (± 0,03 Zoll) für Flansche mit NPS 4 und größer

Durchmesser der Bohrung

• Der Toleranzdurchmesser (nur Schweißhalsflansche) beträgt ± 0,5% des Nennwerts.
