Edelstahl-Rohr-Flansche
>
|
| Herkunftsort | China |
| Markenname | Kasugai |
| Modellnummer | SUS304 20K BL-RF |
| Dokument | Produktbroschüre PDF |

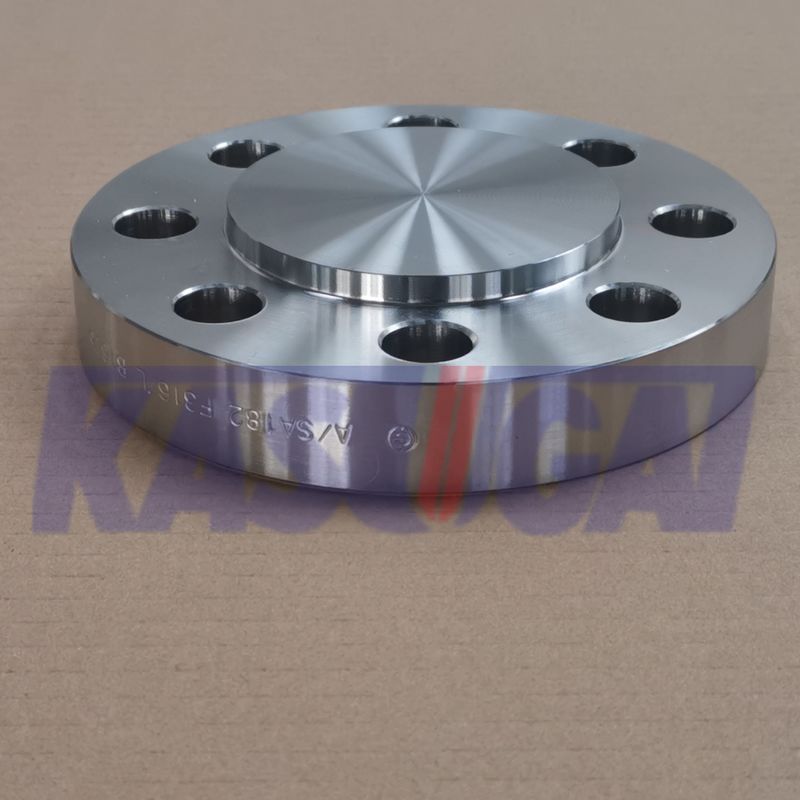

SUS304 10K BL-RF JIS Standard-Rostfreier Blind-Fläche mit erhöhter Oberfläche
Produktinformationen
Ein Blindflächenflansch aus Edelstahl ist eine Art Flansch aus Edelstahl, der auf der Dichtungsfläche ein gehobenes Flächenbild aufweist.Edelstahlblinde Flanzen sind in der Regel aus Edelstahl wie 304 hergestelltDer Edelstahl bietet eine hervorragende Korrosionsbeständigkeit, Langlebigkeit und Festigkeit und eignet sich somit für eine Vielzahl von Anwendungen.Der Blinde Flansch hat eine erhöhte Fläche auf der DichtungsflächeDie erhöhte Fläche bietet eine flache Oberfläche für einen besseren Kontakt mit der Dichtung und ermöglicht eine sichere und undichte Dichtung, wenn der Flansch an einen anderen Flansch oder eine andere Ausrüstung verschraubt wird.
| Produktbezeichnung | SUS304 10K BL-RF JIS Standard-Rostfreier Blind-Fläche mit erhöhter Oberfläche |
| Größenbereich | 3/8 ∼ 60 ̊ |
| Druckklasse | 10K (10kg/cm)2) |
| Normen | JISB2220 |
| Gesichtsart | BLRF Blindes Gesicht erhoben |
| Materialien | SUS304 |
| Ursprung | China |
| Anwendung |
Pumpen, Ventile und Behälter in der Fertigung und Lebensmittelverarbeitung. Rohrverbindungen in industriellen Wasserwerken. Wärmetauscher und Heizsysteme aller Größen. Bergbauunterstützung. Kernenergiesysteme |
Der Blinde Flansch ist ein fester Scheibenförmiger Flansch ohne Mittelöffnung. Er wird verwendet, um das Ende eines Rohrsystems oder Behälters zu schließen, um den Fluss zu verhindern und eine Dichtung zu schaffen.Der Blinde Flansch kann auch verwendet werden, um einen Wartungszugangspunkt im System zu erstellen.
SUS304 Chemische Zusammensetzung aus Edelstahl
| Standards | Zulassung | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Die | Ni |
| JIS G4303 | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18 bis 20 | Acht bis zehn.5 |
SUS304 Mechanische Eigenschaften aus Edelstahl
| Standards | Zulassung |
Ich habe eine Frage. (mm) |
Leistungsstärke (N/mm)2) |
Zugfestigkeit (N/mm)2) |
Verlängerung (%) |
Härte (HB) |
Härte (HV) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤ 200 |
GesichtsartBLRF - Blindes, erhobenes Gesicht
Ein Blindflansch ist eine kreisförmige Platte mit einem Schraubloch und einer festen Oberfläche, die verwendet wird, um eine Pipeline abzusiegeln oder den Endfluss zu erzeugen.RohrtechnikDer Blinde Flansch wird zwischen zwei offene Flansche platziert, um den Fluss von Flüssigkeit durch eine Pipeline zu verhindern.
Blinde Flansche ist bei der Wartung oder Reparatur von Rohrleitungen in der Regel unerlässlich, da der Fluss in der Rohrleitung zur Wartung gestoppt werden muss.Das nächste Ventil ist möglicherweise Kilometer von der Reparaturstelle entfernt.Die Installation eines Blindflansches auf einer Pipeline ist daher wesentlich kostengünstiger.
Der Raised Face Flansch ist der häufigste Typ, der in Anwendungen in Prozessanlagen verwendet wird, und ist leicht zu identifizieren.Es wird als erhöht Gesicht bezeichnet, weil die Dichtungsoberflächen über dem Schraubkreis Gesicht angehoben werdenDieser Fassentyp erlaubt die Verwendung einer breiten Kombination von Dichtungsformen, einschließlich flacher Ringplatten und metallischer Verbundwerkstoffe wie Spiralwunden und Doppelverschlüsse.Der Zweck einer HF-Flanze besteht darin, mehr Druck auf eine kleinere Dichtungsfläche zu konzentrieren und so die Druckbindung der Verbindung zu erhöhen.
JIS Flansche 10K (10kg/cm)2) Abmessungen (mm)
| Nominelle Größe | Flanschdicke | Diagramm der Drehscheibe Kleine seitliche Diagramm | Dia. des Hubs Große Dia. Seite | Taper des Hubs | Gesamtlänge der Flansche | Zersplittern(20) | Radius des Filet | Ersatzdimensionen von WN(21) | ||||||||
| t | t | Ein | Ein | b | b(19) | x | x | T | T | c | r | r(2) | t | x | ||
| Eine | Mit Ausnahme von BL | BL | SOH, SW, LJ, TR | WN | SoH, SW, LJ, TR | WN, IT | WN | IT | SOH, SW, LJ, TR | WN | LJ | SOH, SW, LJ, TR | WN, IT | WN | ||
| 10 | 12 | 12 | 23 | 17.3 | 26 | 28 | 1.25 | 1.25 | 16 | 29 | - Ich weiß. | 4 | 4 | - Ich weiß. | - Ich weiß. | |
| 15 | 12 | 12 | 27 | 21.7 | 30 | 33 | 1.25 | 1.25 | 16 | 31 | 3 | 4 | 4 | - Ich weiß. | - Ich weiß. | |
| 20 | 14 | 14 | 33 | 27.2 | 36 | 38 | 1.25 | 1.25 | 20 | 32 | 3 | 4 | 4 | - Ich weiß. | - Ich weiß. | |
| 25 | 14 | 14 | 41 | 34.0 | 44 | 47 | 1.25 | 1.25 | 20 | 36 | 3 | 4 | 4 | - Ich weiß. | - Ich weiß. | |
| 32 | 16 | 16 | 50 | 42.7 | 53 | 56 | 1.25 | 1.25 | 22 | 38 | 4 | 4 | 4 | - Ich weiß. | - Ich weiß. | |
| 40 | 16 | 16 | 56 | 48.6 | 60 | 62 | 1.25 | 1.25 | 24 | 38 | 4 | 4 | 4 | - Ich weiß. | - Ich weiß. | |
| 50 | 16 | 16 | 69 | 60.5 | 73 | 75 | 1.25 | 1.25 | 24 | 40 | 4 | 4 | 4 | - Ich weiß. | - Ich weiß. | |
| 65 | 18 | 18 | 86 | 76.3 | 91 | 92 | 1.25 | 1.25 | 27 | 44 | 5 | 4 | 4 | - Ich weiß. | - Ich weiß. | |
| 80 | 18 | 18 | 99 | 89.1 | 105 | 105 | 1.25 | 1.25 | 30 | 45 | 5 | 4 | 5 | - Ich weiß. | - Ich weiß. | |
| 90 | 18 | 18 | - Ich weiß. | 101.6 | - Ich weiß. | 117 | 1.25 | 1.25 | - Ich weiß. | 45 | 5 | - Ich weiß. | 5 | - Ich weiß. | - Ich weiß. | |
| 100 | 18 | 18 | 127 | 114.3 | 130 | 130 | 1.25 | 1.25 | 36 | 45 | 5 | 4 | 5 | - Ich weiß. | - Ich weiß. | |
| 125 | 20 | 20 | 154 | 139.8 | 161 | 156 | 1.25 | 1.25 | 40 | 47 | 6 | 4 | 5 | - Ich weiß. | - Ich weiß. | |
| 150 | 22 | 22 | 182 | 165.2 | 189 | 184 | 1.25 | 1.25 | 40 | 53 | 6 | 4 | 5 | - Ich weiß. | - Ich weiß. | |
| 175 | 22 | 22 | - Ich weiß. | 190.7 | - Ich weiß. | 210 | 1.25 | 1.25 | - Ich weiß. | 55 | - Ich weiß. | - Ich weiß. | 5 | - Ich weiß. | - Ich weiß. | |
| 200 | 22 | 22 | - Ich weiß. | 216.3 | - Ich weiß. | 238 | 1.25 | 1.25 | - Ich weiß. | 58 | 6 | - Ich weiß. | 5 | - Ich weiß. | - Ich weiß. | |
| 225 | 22 | 22 | - Ich weiß. | 241.8 | - Ich weiß. | 261 | 1.25 | 1.25 | - Ich weiß. | 58 | - Ich weiß. | - Ich weiß. | 5 | - Ich weiß. | - Ich weiß. | |
| 250 | 24 | 24 | 288 | 267.4 | 292 | 292 | 1.25 | 1.25 | 36 | 65 | 6 | 6 | 6 | - Ich weiß. | - Ich weiß. | |
| 300 | 24 | 24 | 340 | 318.5 | 346 | 345 | 1.25 | 1.25 | 38 | 68 | 9 | 6 | 6 | - Ich weiß. | - Ich weiß. | |
| 350 | 26 | 26 | 380 | 355.6 | 386 | 388 | 1.25 | 1.25 | 42 | 79 | 9 | 6 | 6 | - Ich weiß. | - Ich weiß. | |
| 400 | 28 | 28 | 436 | 406.4 | 442 | 442 | 1.25 | 1.25 | 44 | 85 | 9 | 6 | 6 | - Ich weiß. | - Ich weiß. | |
| 450 | 30 | 30 | 496 | 457.2 | 502 | 495 | 1.25 | 1.25 | 48 | 90 | 9 | 6 | 6 | - Ich weiß. | - Ich weiß. | |
| 500 | 30 | 30 | 548 | 508.0 | 554 | 546 | 1.5 | 1.5 | 48 | 99 | 9 | 6 | 6 | 40 | 1.25 | |
| 550 | 32 | 34 | 604 | 558.8 | 610 | 597 | 1.75 | 1.75 | 52 | 111 | 9 | 6 | 6 | 42 | 1.5 | |
| 600 | 32 | 36 | 656 | 609.6 | 662 | 648 | 1.75 | 1.75 | 52 | 112 | 9 | 6 | 6 | 42 | 1.5 | |
| 650 | 34 | 38 | 706 | 660.4 | 712 | 700 | 1.75 | 1.75 | 56 | 116 | - Ich weiß. | 6 | 6 | 44 | 1.5 | |
| 700 | 34 | 40 | 762 | 711.2 | 770 | 754 | 2 | 2 | 58 | 132 | - Ich weiß. | 6 | 6 | 56 | 1.5 | |
| 750 | 36 | 44 | 816 | 762.0 | 824 | 807 | 2 | 2 | 62 | 139 | - Ich weiß. | 6 | 6 | 60 | 1.5 | |
| 800 | 36 | 46 | 868 | 812.8 | 876 | 858 | 2 | 2 | 64 | 139 | - Ich weiß. | 6 | 6 | 60 | 1.5 | |
| 850 | 36 | 48 | 920 | 863.6 | 928 | 908 | 2 | 2 | 66 | 139 | - Ich weiß. | 6 | 6 | 60 | 1.5 | |
| 900 | 38 | 50 | 971 | 914.4 | 979 | 959 | 2 | 2 | 70 | 140 | - Ich weiß. | 6 | 6 | 62 | 1.5 | |
| 1000 | 40 | 56 | 1073 | 1016.0 | 1081 | 1065 | 2 | 2 | 74 | 151 | - Ich weiß. | 6 | 6 | 66 | 1.5 | |
| 1100 | 42 | 62 | 1175 | 1117.6 | 1185 | 1174 | 2 | 2 | 95 | 170 | - Ich weiß. | 8 | 10 | 72 | 1.5 | |
| 1200 | 44 | 66 | 1278 | 1219.2 | 1290 | 1281 | 2 | 2 | 101 | 182 | - Ich weiß. | 8 | 10 | 76 | 1.5 | |
| 1350 | 48 | 74 | 1432 | 1371.6 | 1450 | 1438 | 2 | 2 | 110 | 200 | - Ich weiß. | 8 | 10 | 82 | 1.5 | |
| 1500 | 50 | 82 | 1585 | 1524.0 | 1605 | 1598 | 2 | 2 | 123 | 218 | - Ich weiß. | 8 | 12 | 88 | 1.5 | |
Anmerkung:
(19)Bei IT-Flanzen ist diese Dimension als Referenz angegeben.
(20)Dies kann mit den Abmessungen c als Radius abgerundet werden
(21)Diese Dimension kann im Einvernehmen zwischen den Beteiligten festgelegt werden.
