| Herkunftsort | China |
| Markenname | Kasugai |
| Modellnummer | SUS304 F12 SOPFF 80A |
| Dokument | Produktbroschüre PDF |

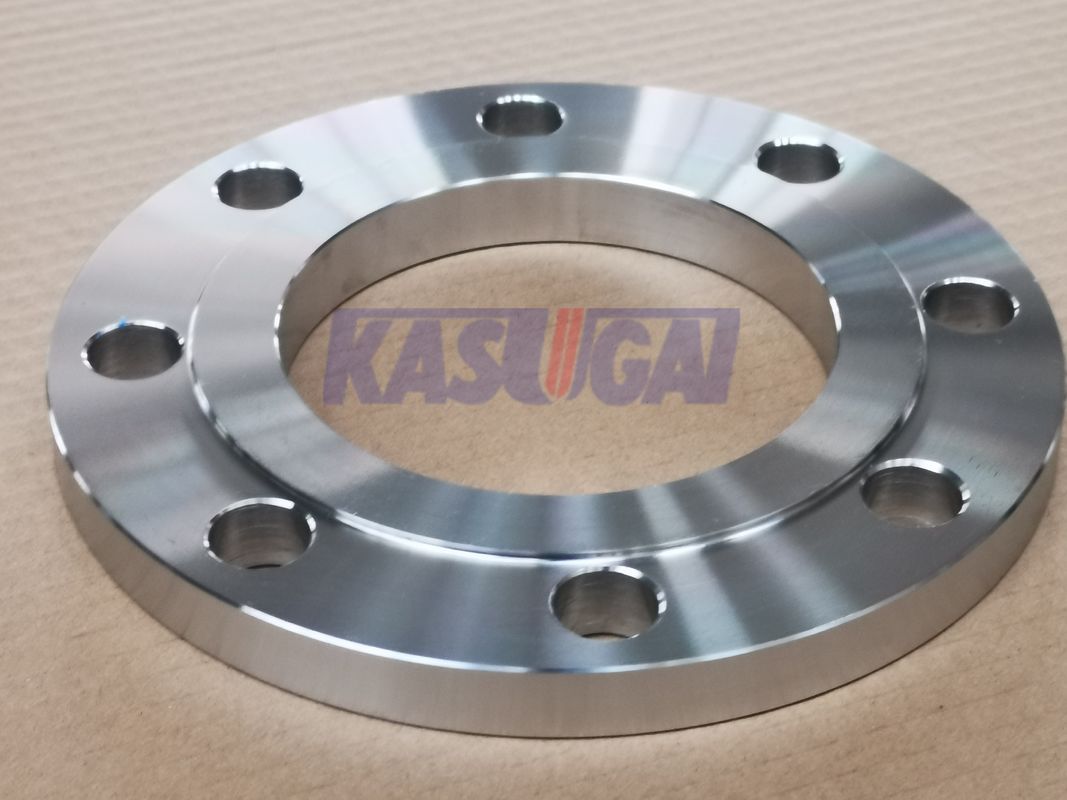

JIS G3443-2 Edelstahlrohrflügel gleiten auf der Platte
Produktinformationen:
Rohrflansche aus Edelstahl werden typischerweise aus austenitischen Edelstahlsorten wie 304/304L, 316/316L, 317/317L, 321/321H und anderen hergestellt.Diese Edelstahlsorten bieten eine hervorragende Korrosionsbeständigkeit, Haltbarkeit und Festigkeit.
Edelstahlrohrflanzen sind Komponenten, die in Rohrleitungen verwendet werden, um Rohre, Ventile, Pumpen und andere Geräte zu verbinden.und Wartung des Systems.
Schiebeflächen:Schiebeflanzen gleiten über das Rohr und werden anschließend an Ort und Stelle geschweißt.
| Produktbezeichnung | SUS304 F12 SOPFF 80A JIS Edelstahl Flanze für Wasserversorgung |
| Größenbereich | DN80 |
| Druckklasse | F12 |
| Normen | SUS304 |
| Gesichtsart | FF-Vollgesicht |
| Spezifikation | JIS G3443-2 |
SUS304 Chemische Zusammensetzung aus Edelstahl
| Standards | Zulassung | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Die | Ni |
| JIS G4303 | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18 bis 20 | Acht bis zehn.5 |
SUS304 Mechanische Eigenschaften aus Edelstahl
| Standards | Zulassung |
Ich habe eine Frage. (mm) |
Leistungsstärke (N/mm)2) |
Zugfestigkeit (N/mm)2) |
Verlängerung (%) |
Härte (HB) |
Härte (HV) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤ 200 |
Gesichtsart-FF Vollgesicht
FF-Full Face ist im JIS-Standard strukturell gleich dem Flat Face im ASTM-Standard. Der Flat Face Flange hat eine Dichtungsfläche in der gleichen Ebene wie die Schraubkreisfläche.Bei Anwendungen mit Flachflächenflanschen handelt es sich häufig um Anwendungen, bei denen der Flanz oder die Flanzvorrichtung aus einem Gusswerk hergestellt werden.
JIS G3443-2 F12 Flanschmaße (mm)
| DN | Rohrkörper | Abmessungen einzelner Flanschteile | Schraube | Dichtungsrohr |
Referenzmasse der Flansche (in kg) |
||||||||||||||||
| Eine | D2 | t | D | D3 | D4 | D5 | T | h | L | K | M | X | r | d1 | Größe | Nein, nicht wirklich. | G1 | E | S | HF-Typ | GF-Typ |
| 80 | 89.1 | 4.2 | 80.7 | 125 | 168 | 211 | 8 | 3.8 | 40 | 18 | 2 | 22 | 5 | 19 | M16 | 4 | 90 | 10 | 5 | 4.01 | 3.89 |
| 100 | 114.3 | 4.5 | 105.3 | 152 | 195 | 238 | 9 | 4.5 | 45 | 18 | 2 | 27 | 5 | 19 | M16 | 4 | 115 | 10 | 5 | 5.01 | 4.86 |
| 125 | 139.8 | 4.5 | 130.8 | 177 | 220 | 263 | 9 | 4.5 | 45 | 20 | 2 | 25 | 5 | 19 | M16 | 6 | 145 | 10 | 5 | 6.30 | 6.11 |
| 150 | 165.2 | 5.0 | 155.2 | 204 | 247 | 290 | 10 | 5.0 | 50 | 22 | 2 | 28 | 5 | 19 | M16 | 6 | 170 | 10 | 5 | 8.21 | 7.99 |
| 200 | 216.3 | 5.8 | 204.7 | 256 | 299 | 342 | 11 | 5.2 | 55 | 22 | 2 | 33 | 5 | 19 | M16 | 8 | 220 | 10 | 5 | 10.7 | 10.4 |
| 250 | 267.4 | 6.6 | 254.2 | 308 | 360 | 410 | 13 | 6.4 | 60 | 24 | 2 | 36 | 5 | 23 | M20 | 8 | 275 | 10 | 5 | 16.2 | 15.8 |
| 300 | 318.5 | 6.9 | 304.7 | 362 | 414 | 464 | 15 | 8.1 | 70 | 24 | 3 | 46 | 5 | 23 | M20 | 10 | 325 | 10 | 5 | 19.9 | 19.5 |
| 350 | 355.6 | 6.0 | 343.6 | 414 | 472 | 530 | 17 | 11.0 | 85 | 26 | 3 | 59 | 5 | 25 | M22 | 10 | 375 | 10 | 5 | 29.3 | 28.8 |
| 400 | 406.4 | 6.0 | 394.4 | 466 | 524 | 582 | 19 | 13.0 | 95 | 26 | 3 | 69 | 5 | 25 | M22 | 12 | 425 | 10 | 5 | 34.9 | 34.3 |
| 450 | 457.2 | 6.0 | 445.2 | 518 | 585 | 652 | 21 | 15.0 | 105 | 28 | 3 | 77 | 6 | 27 | M24 | 12 | 475 | 10 | 5 | 46.9 | 46.3 |
| 500 | 508.0 | 6.0 | 496.0 | 572 | 639 | 706 | 21 | 15.0 | 105 | 28 | 3 | 77 | 6 | 27 | M24 | 12 | 530 | 10 | 5 | 52.4 | 51.7 |
| 600 | 609.6 | 6.0 | 597.6 | 676 | 743 | 810 | 22 | 16.0 | 110 | 30 | 3 | 80 | 6 | 27 | M24 | 16 | 630 | 10 | 5 | 66.9 | 66.1 |
| 700 | 711.2 |
7.0 6.0 |
697.2 699.2 |
780 | 854 | 928 | 24 |
17.0 18.0 |
130 | 32 | 3 | 98 | 7 | 33 | M30 | 16 | 730 | 10 | 5 |
93.3 92.0 |
92.4 91.1 |
| 800 | 812.8 |
8.0 7.0 |
796.8 798.8 |
886 | 960 | 1034 | 25 |
17.0 18.0 |
130 | 34 | 3 | 96 | 7 | 33 | M30 | 20 | 833 | 10 | 5 |
114 112 |
113 111 |
| 900 | 914.4 |
9.0 8.0 |
898.4 900.4 |
990 | 1073 | 1156 | 27 |
19.0 20.0 |
150 | 36 | 3 | 114 | 7 | 33 | M30 | 20 | 935 | 10 | 5 |
152 150 |
151 149 |
| 1000 | 1016.0 |
10.0 8.0 |
998.0 1000.0 |
1096 | 1179 | 1262 | 28 |
19.0 20.0 |
150 | 38 | 3 | 112 | 8 | 33 | M30 | 24 | 1032 | 16 | 8 |
179 177 |
176 174 |
| 1100 | 1117.6 |
11.0 9.0 |
1097.6 1101.6 |
1200 | 1283 | 1366 | 31 |
22.0 23.0 |
170 | 41 | 3 | 129 | 8 | 33 | M30 | 24 | 1134 | 16 | 8 |
227 221 |
223 218 |
| 1200 | 1219.2 |
12.0 10.0 |
1197.2 1201.2 |
1304 | 1387 | 1470 | 32 |
21.0 23.0 |
170 | 43 | 3 | 127 | 9 | 33 | M30 | 28 | 1236 | 16 | 8 |
260 254 |
256 250 |
| 1350 | 1371.6 |
14.0 11.0 |
1347.6 1351.6 |
1462 | 1552 | 1642 | 34 |
22.0 24.0 |
180 | 45 | 3 | 135 | 9 | 39 | M36 | 28 | 1390 | 16 | 8 |
329 321 |
324 317 |
| 1500 | 1524.0 |
15.0 12.0 |
1496.0 1502.0 |
1620 | 1710 | 1800 | 36 |
22.0 25.0 |
190 | 48 | 3 | 142 | 10 | 39 | M36 | 32 | 1544 | 16 | 8 |
406 393 |
401 388 |
| 1600 | 1625.6 |
15.0 12.0 |
1595.6 1601.6 |
1760 | 1820 | 1915 | 40 |
25.0 28.0 |
210 | 53 | 3 | 157 | 11 | 39 | M36 | 36 | 1656 | 24 | 12 |
513 498 |
501 486 |
| 1650 | 1676.4 |
16.0 13.0 |
1646.4 1652.4 |
1810 | 1870 | 1965 | 40 |
25.0 28.0 |
210 | 53 | 3 | 157 | 11 | 39 | M36 | 40 | 1708 | 24 | 12 |
526 510 |
514 498 |
| 1800 | 1828.8 |
18.0 15.0 |
1796.8 1802.8 |
1960 | 2020 | 2115 | 41 |
25.0 28.0 |
210 | 55 | 3 | 155 | 11 | 39 | M36 | 44 | 1856 | 24 | 12 |
589 576 |
576 562 |
| 2000 | 2032.0 |
19.0 16.0 |
1996.0 2002.0 |
2170 | 2230 | 2325 | 43 |
25.0 28.0 |
220 | 58 | 4 | 162 | 11 | 46 | M42 | 48 | 2061 | 24 | 12 |
706 686 |
691 671 |
| 2100 | 2133.6 |
20.0 16.0 |
2095.6 2101.6 |
2270 | 2335 | 2430 | 44 |
25.0 28.0 |
220 | 59 | 4 | 161 | 12 | 46 | M42 | 48 | 2161 | 24 | 12 |
765 744 |
750 728 |
| 2200 | 2235.2 |
21.0 17.0 |
2195.2 2203.2 |
2370 | 2440 | 2550 | 46 |
26.0 30.0 |
240 | 61 | 4 | 179 | 12 | 46 | M42 | 52 | 2261 | 24 | 12 |
899 867 |
883 851 |
| 2300 | 2336.8 |
22.0 18.0 |
2294.8 2302.8 |
2470 | 2545 | 2640 | 46 |
25.0 29.0 |
240 | 62 | 4 | 178 | 12 | 46 | M42 | 52 | 2361 | 24 | 12 |
934 901 |
917 884 |
| 2400 | 2438.4 |
23.0 18.0 |
2394.0 2504.0 |
2570 | 2650 | 2760 | 48 |
26.0 30.0 |
240 | 64 | 4 | 176 | 13 | 46 | M42 | 56 | 2461 | 24 | 12 |
1050 1010 |
1030 993 |
| 2500 | 2540.0 |
24.0 19.0 |
2494.0 2504.0 |
2680 | 2755 | 2855 | 51 |
28.0 33.0 |
260 | 68 | 4 | 192 | 13 | 52 | M48 | 56 | 2562 | 28 | 14 |
1170 1120 |
1140 1090 |
| 2600 | 2641.6 |
25.0 20.0 |
2593.6 2603.6 |
2780 | 2850 | 2960 | 51 |
27.0 32.0 |
260 | 68 | 5 | 192 | 13 | 52 | M48 | 56 | 2662 | 28 | 14 |
1230 1180 |
1210 1160 |
| 2700 | 2743.2 |
26.0 21.0 |
2693.2 2703.2 |
2880 | 2970 | 3080 | 53 |
28.0 33.0 |
270 | 71 | 5 | 199 | 14 | 52 | M48 | 60 | 2762 | 28 | 14 |
1400 1350 |
1370 1320 |
| 2800 | 2844.8 |
29.0 22.0 |
2794.8 2804.8 |
3000 | 3070 | 3180 | 54 |
28.0 33.0 |
270 | 72 | 5 | 198 | 14 | 52 | M48 | 60 | 2872 | 28 | 14 |
1470 1410 |
1440 1380 |
| 3000 | 3048.0 |
29.0 22.0 |
2994.0 3004.0 |
3210 | 3290 | 3405 | 58 |
29.0 36.0 |
290 | 76 | 5 | 214 | 15 | 52 | M48 | 64 | 3072 | 28 | 15 |
1800 1740 |
1770 1710 |
|
|||||||||||||||||||||
