Edelstahl-Rohr-Flansche
>
|
| Herkunftsort | China |
| Markenname | Kasugai |
| Zertifizierung | ISO PED AD2000 |
| Modellnummer | SUS 304 VG FF 65A |
| Dokument | Produktbroschüre PDF |

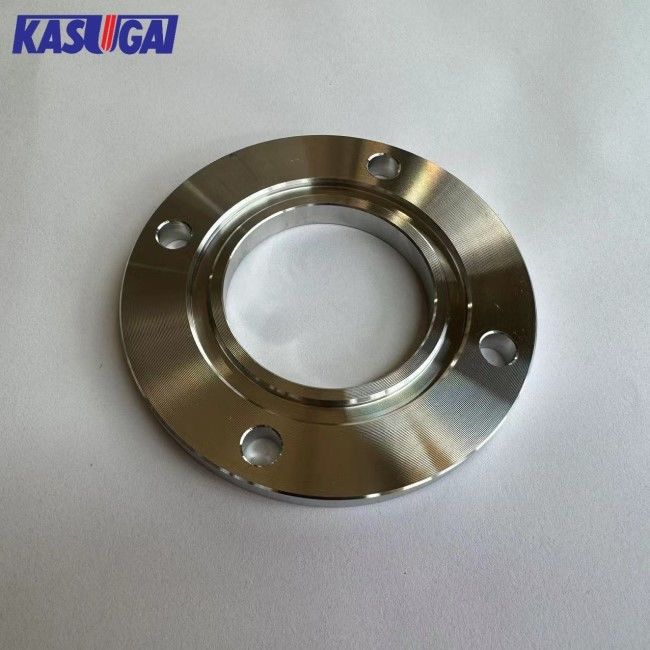

JIS SUS304 VG-FF 65A Edelstahl Vakuum (VG) Vollfläche (FF) Flansche
JIS VG/VF Flansche wird hauptsächlich in Vakuumverteilrohren und -kammern verwendet.
Produktinformationen
| Produktbezeichnung | JIS SUS304 VG-FF 65A Flansche |
| Größenbereich | OD145 mm Dicke 10 mm |
| Druckklasse | 10K |
| Normen | JIS B2290 (ISO 1906) |
| Gesichtsart | Vollgesicht (FF) |
| Materialien | SUS304 |
| Ursprung | China |
JIS VG Flanschmaße (mm)
|
Nennwert der Rohre Größe |
Flansche Nr. | D | Überdosis | Stärke | Schraubenlöcher | Boltmodell | Verkleidung | ||||
| T | C | Nein, nicht wirklich. | H | G1 | G2 | S | |||||
| 10A | VG-10 | 17.3 | 70 | 8 | 50 | 4 | 10 | M8 | 34 | 24 | 3 |
| 20A | VG-20 | 27.2 | 80 | 8 | 60 | 4 | 10 | M8 | 44 | 34 | 3 |
| 25A | VG-25 | 34.0 | 90 | 8 | 70 | 4 | 10 | M8 | 50 | 40 | 3 |
| 40A | VG-40 | 48.6 | 105 | 10 | 85 | 4 | 10 | M8 | 65 | 55 | 3 |
| 50A | VG-50 | 60.5 | 120 | 10 | 100 | 4 | 10 | M8 | 80 | 70 | 3 |
| 65A | VG-65 | 76.3 | 145 | 10 | 120 | 4 | 12 | M10 | 95 | 85 | 3 |
| 80A | VG-80 | 89.1 | 160 | 12 | 135 | 4 | 12 | M10 | 110 | 100 | 3 |
| 100A | VG-100 | 114.3 | 185 | 12 | 160 | 8 | 12 | M10 | 130 | 120 | 3 |
| 125A | VG-125 | 139.8 | 210 | 12 | 185 | 8 | 12 | M10 | 160 | 150 | 3 |
| 150A | VG-150 | 165.2 | 235 | 12 | 210 | 8 | 12 | M10 | 185 | 175 | 3 |
| 200A | VG-200 | 216.3 | 300 | 16 | 270 | 8 | 15 | M12 | 241 | 225 | 4.5 |
| 250A | VG-250 | 267.4 | 350 | 16 | 320 | 12 | 15 | M12 | 291 | 275 | 4.5 |
| 300A | VG-300 | 318.5 | 400 | 16 | 370 | 12 | 15 | M12 | 341 | 325 | 4.5 |
| 350A | VG-350 | 355.6 | 450 | 20 | 420 | 12 | 15 | M12 | 396 | 380 | 4.5 |
| 400A | VG-400 | 406.4 | 520 | 20 | 480 | 12 | 19 | M16 | 446 | 430 | 4.5 |
| 450A | VG-450 | 457.2 | 575 | 20 | 553 | 16 | 19 | M16 | 504 | 480 | 7 |
| 500A | VG-500 | 508.0 | 625 | 22 | 585 | 16 | 19 | M16 | 554 | 530 | 7 |
Material:Edelstahl SUS304
Das Material SUS304 ist ein japanischer JIS-Standard und der am häufigsten verwendete Edelstahl, der 18% Cr und 8% Ni enthält.Es kann eine gute Festigkeit und Wärmebeständigkeit bei hohen und niedrigen Temperaturen aufrechterhalten, hat auch eine gute Korrosionsbeständigkeit, Schweißbarkeit, Kaltbearbeitung und mechanische Eigenschaften in der milden Atmosphäre.
SUS304 Chemische Zusammensetzung aus Edelstahl
| Standards | Zulassung | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Die | Ni |
| JIS G4303 | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18 bis 20 | Acht bis zehn.5 |
SUS304 Mechanische Eigenschaften aus Edelstahl
| Standards | Zulassung |
Ich habe eine Frage. (mm) |
Leistungsstärke (N/mm)2) |
Zugfestigkeit (N/mm)2) |
Verlängerung (%) |
Härte (HB) |
Härte (HV) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤ 200 |
Gesichtsart-FF Vollgesicht
Die Vollflächenflansche hat eine Dichtungsfläche in der gleichen Ebene wie die Schraubkreisfläche.Anwendungen Flachflächenflansche sind häufig diejenigen, in denen die Paarung Flansche oder Flansche Fitting aus einem Guss.
Voller Gesichts-FF
nach der Klassifizierung der Dichtungsfläche und der Bezeichnung nach JIS B2220
