Kupferne Nickel-Rohre
>
|
| Herkunftsort | China |
| Markenname | Kasugai |
| Zertifizierung | ISO PED AD2000 |
| Modellnummer | ASTM B466 C71500 SMLS |
| Dokument | Produktbroschüre PDF |

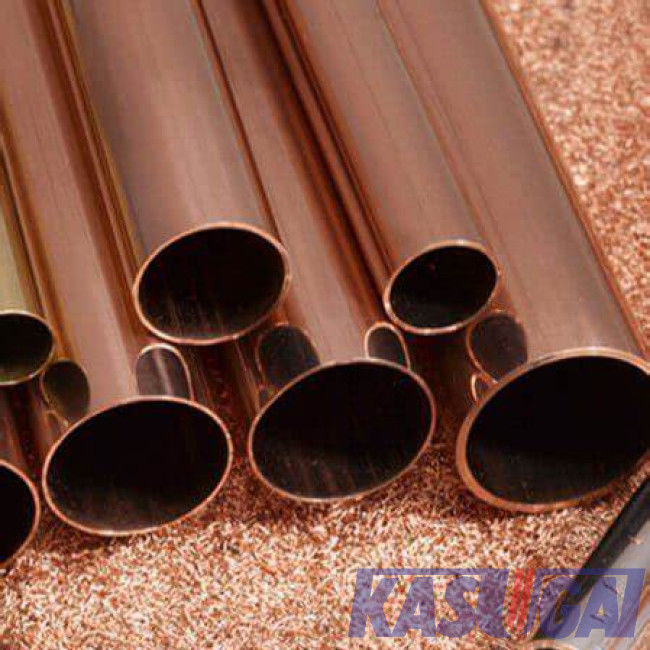

Nahtloses kupfernes Nickel-Rohr ASTM B466 C71500
Produktinformation
| Produkt-Name | Widerstand-Schweißungs-Kupfer-Nickel-Rohr ASTM B467 EWR elektronisches |
| Größen-Strecke | 1/4" bis 10" (Sch40), 1/4" bis 4" (Sch80) |
| Länge | 6 Meter oder als Kunde erfordert |
| Standards | ASTM B467 |
| Grad | 70/30 kupfernes Nickel |
| Enden-Prozess | Einfaches Ende, abgeschrägtes Ende |
Rohr-chemische Zusammensetzung ASTM B466 (%)
| Grad | UNS | Cu | Ni | Pb, maximal | F.E. | Zn, maximal | Mangan, maximal |
| 70/30 | C71500 | Balance | 29-33 | 0,05 | 0.40-10 | 1,0 | 1,0 |
Mechanische Anforderungen ASTM B466 C71500
| Temperament-Code | Temperament-Name | Dehnfestigkeit, Minute (MPa) | Streckgrenze, (a) Minute (MPa) | RockwellB-Geschirr, 30T |
| O60 | Weiches annealc | 360 | 125 | 51, maximal |
| H80 | Stark gezeichnet | 485 | 310 | 70, Minute |
Bei 0,5% Erweiterung unter Last.
Härtewerte B Rockwell treffen nur auf das Rohr oder Rohr zu, die eine Wandstärke von 0,020 Zoll haben. (0.5mm) oder übermäßig und ein Außendurchmesser bis 5/16 Zoll. (8mm) oder vorbei. Für weitere ganzes Rohr treffen keine Rockwell-Härtewerte zu. Rockwell-Härtetests werden auf der Innenfläche des Rohrs gemacht. Wenn passende Ausrüstung nicht für die Bestimmung der spezifizierten Rockwell-Härte verfügbar ist, andere Rockwell-Skalen und -werte werden spezifiziert möglicherweise abhängig von Vereinbarung zwischen dem Hersteller und dem Käufer.
C, obgleich keine minimale Korngröße spezifiziert wird, das Produkt muss Korngefüge dennoch völlig umkristallisiert haben.
Wand-Dickentoleranzen
Note1: Maximale Abweichung jeder möglicher folgenden Toleranz des Punktes-D sind Plus- und Minus; wenn Toleranz alles Plus oder aller Mangel gewünscht werden, die doppelten Werte gegeben.
| Wandstärke (herein.) | Außendurchmesser A (herein.) | ||||||
| 1/32 zum ⅛ | Über ⅛ zum ⅝, einschließlich | Über ⅝ bis 1, schließend ein | Über 1 bis 2 schließend ein | Über 2 bis 4 schließend ein | Über 4 bis 7 schließend ein | Über 7 bis 10 schließend ein | |
| Bis 0,017, schließend ein | 0,0025 | 0,0015 | 0,002 | 0,0025 | |||
| Über 0,017 bis 0,024 schließend ein | 0,004 | 0,0025 | 0,0025 | 0,003 | |||
| Über 0,024 bis 0,034 schließend ein | 0,004 | 0,003 | 0,003 | 0,004 | 0,005 | ||
| Über 0,034 bis 0,057 schließend ein | 0,004 | 0,0045 | 0,0045 | 0,0065 | 0,009 | ||
| Über 0,057 bis 0,082 schließend ein | 0,0045 | 0,005 | 0,005 | 0,0075 | 0,010 | 0,013 | |
| Über 0,082 bis 0,119 schließend ein | 0,005 | 0,0065 | 0,0065 | 0,009 | 0,011 | 0,014 | |
| Über 0,119 bis 0,164 schließend ein | 0,007 | 0,007 | 0,0075 | 0,010 | 0,013 | 0,015 | |
| Über 0,164 bis 0,219 schließend ein | 0,009 | 0,010 | 0,012 | 0,015 | 0,018 | ||
| Über 0,219 bis 0,283 schließend ein | 0,012 | 0,013 | 0,015 | 0,018 | 0,020 | ||
| Über 0,283 bis 0,379 schließend ein | 0,015 | 0,018 | 0,020 | 0,023 | |||
| Über 0,379 | 6B | 6B | 8B | 8B | |||
, wenn Rohr durch Außendurchmesseren bestellt wird, die maximale Plus- und Minusabweichung der Wandstärke vom nominalen an irgendeinem Punkt übersteigt nicht die Werte, die in dieser Tabelle durch mehr als 5% gegeben werden.
B-Prozente der spezifizierten Wandstärke drückten bis das nächste 0,001 Zoll aus.
Kupferne Nickel-Rohr-Standards
| Titel | Beschreibung |
| ASTM B469 | Nahtlose Kupferlegierungs-Rohre für Druck-Anwendungen |
| ASTM B466 | Nahtloses kupfernes Nickel-Rohr und Rohr |
| ASTM B552 | Nahtlose u. geschweißte kupferne Nickel-Rohre für Wasser-Entsalzung |
| ASTM B543 | Geschweißtes Kupfer-u. Kupferlegierungs-Wärmetauscher-Rohr |
| ASTM B608 | Geschweißtes Kupferlegierungs-Rohr |
| ASTM B467 | Geschweißtes kupfernes Nickel-Rohr |
| ASTM B111 | Kupfer u. Kupferlegierung nahtlose Kondensator-Rohre u. Zwingen-Vorrat |
| ASTM B359 | Kupferne u. Kupferlegierungs-nahtlose Kondensator-u. Wärmetauscher-Rohre mit integralen Flossen |
