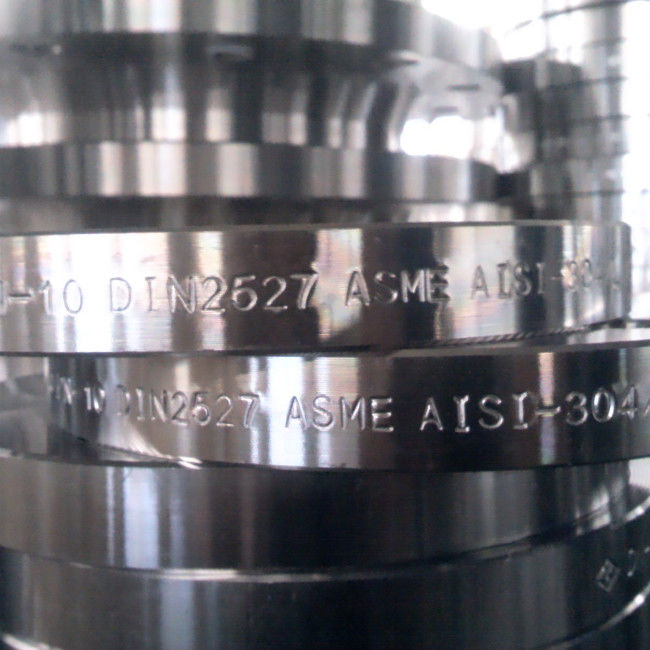

Schweißungs-Hals-Edelstahl-Rohr flanscht LÄRM 2527 PN10 AISI 304/L
  • Schweißungs-Hals-Edelstahl-Rohr flanscht LÄRM 2527 PN10 AISI 304/L
  • Schweißungs-Hals-Edelstahl-Rohr flanscht LÄRM 2527 PN10 AISI 304/L
Schweißungs-Hals-Edelstahl-Rohr flanscht LÄRM 2527 PN10 AISI 304/L

Schweißungs-Hals-Edelstahl-Rohr flanscht LÄRM 2527 PN10 AISI 304/L

Herkunftsort China
Markenname Kasugai
Modellnummer DIN2527 PN10 AISI 304/L
Dokument Produktbroschüre PDF
Produktdetails
Produktname:
Deutscher Standardedelstahl-Flansch DIN2527 PN10 AISI 304/L
Größen-Strecke:
DN10 zu DN1000
Druck-Klasse:
PN10
Standards:
AISI 304/L
Gesichts-Art:
WN-Schweißungs-Hals
Spezifikationen:
LÄRM 2527
Hervorheben:

LÄRM 2527 Edelstahl-Rohr-Flansche

,

LÄRM 2527 Vorschweißflansch

,

Rohr-Flansche des Edelstahl-PN10

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
verkäuflich
Preis
verhandelbar
Verpackung Informationen
Seetaugliches Packng
Lieferzeit
30 - 60 Werktage
Zahlungsbedingungen
L / C, T/T
Versorgungsmaterial-Fähigkeit
500 Tonne pro Monat
Produkt-Beschreibung

Deutscher Standardedelstahl-Flansch DIN2527 PN10 AISI 304/L



Produktinformation:

Produkt-Name Deutscher Standardedelstahl-Flansch DIN2527 PN10 AISI 304/L
Größen-Strecke DN 10 zu DN1000
Druck-Klasse PN10
Standards AISI 304L
Gesichts-Art WN-Schweißungs-Hals
Spezifikation DIN2527



Standard u. Materialien: AISI 304L

Das SAE/ANSI 304 (AISI 304) ist die am häufigsten verfügbare und benutzte Art des Edelstahls. Es gekennzeichnet auch als Edelstahl 18/8, Edelstahl A2 (gemäß der ISO 3506) oder 304S15 (gemäß des britischen Standards). Dieses ist eine Austenitchromnickellegierung, die praktisch bedeutet, dass sie eine sehr hohe Korrosionsbeständigkeit hat. Es ist auch antimagnetisch und kann nicht durch Wärmebehandlung verhärtet werden. Da AISI 304 extrem ätzender Umwelt widerstehen kann und geformt werden kann, maschinell bearbeitetes und geschweißtes verhältnismäßig einfaches, ist es für eine breite Palette von Anwendungen sehr populär.



Chemische Zusammensetzung AISI 304/L (%)

Grad C, maximal Cr Mangan, maximal Ni P, maximal S, maximal Si, maximal
AISI 304 0,08 18~20 2 8~10.5 0,045 0,03 1
AISI 304L 0,03 18~20 2 8~12 0,045 0,03 1



Mechanische Eigenschaften AISI 304/L

Mechanische Eigenschaften 304 304L
Härte, Knoop 138 158
Härte, Rockwell B 70 82
Härte, Vickers 129 159
Dehnfestigkeit, entscheidend MPa 505 MPa 564
Dehnfestigkeit, Ertrag MPa 215 MPa 210
Bruchdehnung 70% 58%
Elastizitätsmodul 193~200 GPa 193~200 GPa
Charpy-Auswirkung 325 J 216J





Maße des Flansch-DIN2527 (Millimeter)



Schweißungs-Hals-Edelstahl-Rohr flanscht LÄRM 2527 PN10 AISI 304/L 0



DN Nr. Löcher PN6 PN10
D b k d2 Gewicht (Kilogramm) D b K d2 Gewicht (Kilogramm)
10 4 75 12 50 11 0,38 90 14 60 14 0,63
15 4 80 12 55 11 0,44 95 14 65 14 0,71
20 4 90 14 65 11 0,66 105 16 75 14 1,01
25 4 100 14 75 11 0,82 115 16 85 14 1,23
32 4 120 14 90 14 1,18 140 16 100 18 1,81
40 4 130 14 100 14 1,39 150 16 110 18 2,09
50 4 140 14 110 14 1,62 165 18 125 18 2,88
65 4 160 14 130 14 2,14 185 18 145 18 3,65
80 4 190 16 150 18 3,43 200 20 160 18 4,61
100 4 210 16 170 18 4,22 220 20 180 18 5,65
125 8 240 18 200 18 6,10 250 22 210 18 8,13
150 8 265 18 225 18 7,51 285 22 240 22 10,49
175 8 295 20 255 18 10,41 315 24 270 22 14,11
200 8 320 20 280 18 12,31 340 24 295 22 16,53
250 12 375 22 335 18 18,55 395 26 350 22 24,08
300 12 440 22 395 22 25,47 445 26 400 22 30,81
350 12 490 22 445 22 31,78 505 26 460 22 39,64
400 16 540 22 495 22 38,50 565 26 515 26 49,44
500 20 645 24 600 22 60,13 670 28 620 26 75,16
600 20 755 28 705 26 96,07 780 30 725 30 109,20
700 24 860 30 810 26 133,80 895 32 840 30 153,77
800 24 975 32 920 30 183,29 1015 36 950 33 222,86
900 24 1075 36 1020 30 251,70 1115 40 1050 33 299,08
1000 28 1175 42 1120 30 350,98 1230 46 1160 36 418,78

DN Nr. Löcher PN16 PN25
D b k d2 Gewicht (Kilogramm) D b K d2 Gewicht (Kilogramm)
10 4 90 14 60 14 0,63 90 16 60 14 0,72
15 4 95 14 65 14 0,71 95 16 65 14 0,1
20 4 105 16 75 14 1,01 105 18 75 14 1,14
25 4 115 16 85 14 1,23 115 18 85 14 1,38
32 4 140 16 100 18 1,81 140 18 100 18 2,03
40 4 150 16 110 18 2,09 150 18 110 18 2,35
50 4 165 18 125 18 2,88 165 20 125 18 3,20
65 4 185 18 145 18 3,65 185 22 145 18 4,29
80 8 200 20 160 18 4,61 200 24 160 18 5,54
100 8 220 20 180 18 5,65 235 24 190 22 7,80
125 8 250 22 210 18 8,13 270 26 220 26 10,82
150 8 285 22 240 22 10,49 300 28 250 26 14,60
175 8 315 24 270 22 14,11 330 28 280 26 17,40
200 12 340 24 295 22 16,25 360 30 310 26 22,47
250 12 405 26 355 26 24,99 425 32 370 30 33,51
300 12 480 28 410 26 35,13 485 34 430 30 46,29
350 16 520 30 470 26 487,01 555 38 490 33 68,08
400 16 580 32 525 30 63,53 620 40 550 36 89,69
500 20 715 36 650 33 108,63 730 45 660 36 140,66
600 20 780 38 770 36 136,47 845 48 770 39 202,30
700 24 895 40 840 36 189,87 960 50 875 42 271,05
800 24 1015 44 950 39 269,57 1085 54 990 48 373,52
900 28 1115 48 1050 39 355,31 1185 58 1090 48 479,07
1000 28 1230 52 1170 42 469,20 1320 62 1210 56 632,47








Umbauten:

Rohrflansche mit Gewinde

,

Vorschweißflansch,

Flansche mit flacher Fläche
