Herkunftsort | China |
Markenname | Kasugai |
Modellnummer | ASTM A182 F316/L RF CL300 ANSI-B16.5 WN |
Dokument | Produktbroschüre PDF |

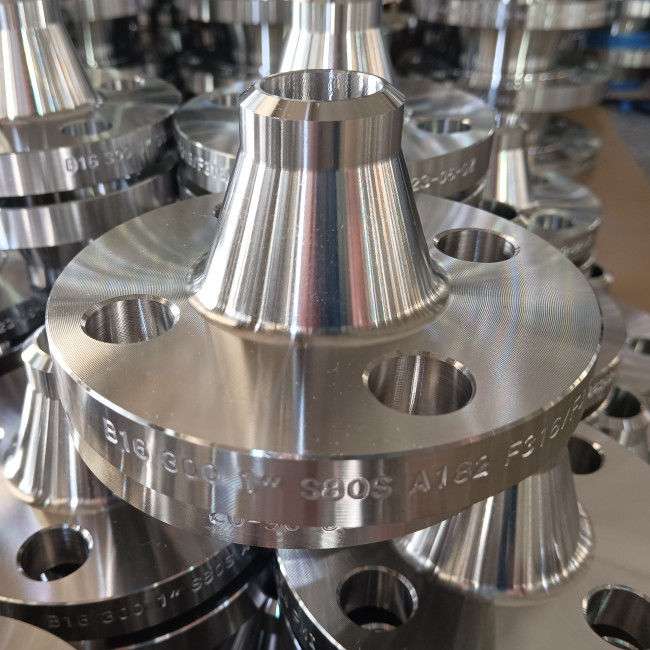

ASTM A182 F316/L ANSI-B16.5 WN Edelstahl-Schweißungs-Hals angehobener Gesichts-Flansch Rf-Klassen-300
Produktinformation
Produkt-Name | ASTM A182 F316/L ANSI-B16.5 WN Edelstahl-Schweißungs-Hals angehobener Gesichts-Flansch Rf-Klassen-300 |
Größen-Strecke | 1/2“ bis 24" |
Druck-Klasse | Klasse 150 |
Standards | ASTM A182 F316/L |
Gesichts-Art | WNRF-Schweißungs-Hals angehobenes Gesicht |
Spezifikation | ANSI B16.5 |
Materialien: ASTM A182 F316/F316L
Edelstahl 316/Flansche 316L haben Widerstand zu Lochfraß in der Chlorverbindungsumwelt wegen des Zusatzes des Molybdäns erhöht. Der Buchstabe „L“ bezeichnet kohlenstoffarmen Inhalt. Entsprechend ASME B16.5 und ASME B16.47, Flansche möglicherweise 316L SS 316/werden gemacht von den Schmieden von Grad F316 oder F316L ASTM A182, Castings von Graden CF8M oder CF3M ASTM A351 und Platten von Graden 316 oder 316L ASTM A240.
Flansche 316L SS 316/können in den verschiedenen Arten wie schweißendem Hals, Beleg auf versorgt werden, blind, dem Sockel, der, das Schossgelenk schweißt, verlegt worden, und die Verringerung, etc. flanscht von ASME B16.5 werden zur Verfügung gestellt möglicherweise in Größen 1/2 ″ bis 24 ″ in Klasse 150, 300, 400, 600, 900, 1500, 2500. Flansche von Reihen A ASME B16.47 werden zur Verfügung gestellt möglicherweise in Größen 26 ″ durch ″ 60 in Klasse 150, 300, 400, 600, 900; während Flansche möglicherweise von Reihen B ASME B16.47 werden zur Verfügung gestellt in Größen 26 ″ durch 60 in Klasse 75, 150, 300, 400, 600, 900
Chemische Zusammensetzung ASTM A182 F316/F316L (%)
Grad | C, maximal | Mangan, maximal | P, maximal | S, maximal | Si, maximal | Ni | Cr | MO | N, maximal |
F316 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0~14.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
F316L | 0,03 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0~15.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
Mechanische Eigenschaften ASTM A182 F316/F316L
Grad |
Dehnfestigkeit, Minute (MPa) |
Streckgrenze, Minute (MPa) |
Verlängerung in 2inches, Minute (%) |
Reduzierung des Bereichs, Minute (%) |
F316 | 515 | 205 | 30 | 50 |
F316L | 485 | 170 | 30 | 50 |
Flansch-Art: Vorschweißflansch (WN)
Ein Vorschweißflansch, nannte auch einen sich verjüngenden Nabenflansch, oder Hochnabenflansch, ist eine Art Flansch, die Druck zu den Rohren verlagern kann und stellt eine Abnahme an der Hochdruckkonzentration an der Unterseite des Flansches sicher. Es gibt zwei schweißende Halsflansche entwirft – die erste Art wird mit Rohren benutzt, während die zweite, längere Art nicht mit Rohren aber mit einer verfahrenstechnischen Anlage verwendet werden können. Der Vorschweißflansch enthält von einer runden Installation, die über der Kante des Umfangs hinaus verlängert. Diese Flansche, gewöhnlich hergestellt vom Schmieden, werden wirklich zu den Rohren geschweißt.
Gesichts-Art: Angehobenes Gesicht (Rf)
Der angehobene Gesichtsflansch ist die allgemeinste Art, die in den Anwendungen der verfahrenstechnischen Anlage benutzt wird und ist leicht zu identifizieren. Er gekennzeichnet als ein angehobenes Gesicht, weil die Dichtungsoberflächen über das Schraubenkreisgesicht angehoben werden. Diese Gesichtsart erlaubt den Gebrauch von einer breiten Kombination von Dichtungsentwürfen, einschließlich flache Ringblattarten und metallische Zusammensetzungen wie gewundene Wunde und doppelte Mantelarten.
Der Zweck eines Rf-Flansches ist, mehr Druck auf einen kleineren Dichtungsbereich zu konzentrieren und die Druckeindämmungsfähigkeit des Gelenkes dadurch zu erhöhen. Durchmesser und Höhe sind in ASME B16.5 definierten, durch Druckklasse und Durchmesser. Druckbewertung des Flansches bestimmt die Höhe des angehobenen Gesichtes.
Flansch-Maße ANSI B16.5 – Klasse 300 (Millimeter)
Nennweite | Außerhalb Durchmessers. | Stärke | Länge durch Nabe | Durchmesser der Nabe | Angehobener Gesichts-Durchmesser. | Eckradius der Bohrung | Tiefe des Sockels | Gegenbohrung | Gewindelänge | Bolzenlöcher | |||||
WN |
SO Schalter TR |
LJ | LJ | Schalter | TR | Lochkreis-Durchmesser. | Nein | Durchmesser. | |||||||
B | O | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | ||
15 | 1/2 | 95 | 14,3 | 52,3 | 22 | 38,0 | 35,1 | 3 | 10 | 23,5 | 15,7 | 66,5 | 4 | 16 | |
20 | 3/4 | 117 | 15,8 | 57,2 | 25 | 48,0 | 42,9 | 3 | 11 | 29,0 | 15,7 | 82,6 | 4 | 19 | |
25 | 1 | 124 | 17,6 | 62,0 | 27 | 54,0 | 50,8 | 3 | 13 | 36,0 | 17,5 | 88,9 | 4 | 19 | |
32 | 1-1/4 | 133 | 19,1 | 65,0 | 27 | 63,4 | 63,5 | 5 | 14 | 44,5 | 20,6 | 98,6 | 4 | 19 | |
40 | 1-1/2 | 155 | 20,6 | 6,3 | 30 | 70,0 | 73,2 | 6 | 16 | 50,5 | 22,4 | 114,3 | 4 | 22 | |
50 | 2 | 165 | 22,4 | 69,8 | 33 | 84,0 | 91,9 | 8 | 18 | 63,5 | 28,4 | 127,0 | 8 | 19 | |
65 | 2-/21 | 190 | 25,4 | 76,2 | 38 | 100 | 104,6 | 8 | 19 | 76,0 | 31,8 | 149,4 | 8 | 22 | |
80 | 3 | 210 | 28,5 | 79,2 | 43 | 117 | 127,0 | 10 | 21 | 92,0 | 31,8 | 168,1 | 8 | 22 | |
90 | 3-1/2 | 229 | 30,3 | 81,0 | 44 | 133 | 139,7 | 10 | 105,0 | 36,6 | 184,2 | 8 | 22 | ||
100 | 4 | 254 | 31,8 | 85,9 | 48 | 146 | 157,2 | 11 | 118,0 | 36,6 | 200,2 | 8 | 22 | ||
125 | 5 | 279 | 35,1 | 98,6 | 51 | 178 | 185,7 | 11 | 145,0 | 42,9 | 235,0 | 8 | 22 | ||
150 | 6 | 318 | 36,6 | 98,6 | 52 | 206 | 215,9 | 13 | 171,0 | 46,0 | 269,7 | 12 | 22 | ||
200 | 8 | 381 | 41,2 | 111,3 | 62 | 260 | 269,7 | 13 | 222,0 | 50,8 | 330,2 | 12 | 26 | ||
250 | 10 | 444 | 47,8 | 117,3 | 67 | 95 | 321 | 323,8 | 13 | 276,0 | 55,6 | 387,4 | 16 | 29 | |
300 | 12 | 520 | 50,8 | 130,0 | 73 | 102 | 375 | 381,0 | 13 | 329,0 | 60,5 | 450,8 | 16 | 32 | |
350 | 14 | 585 | 53,9 | 142,7 | 76 | 111 | 425 | 412,8 | 13 | 360,0 | 63,5 | 514,4 | 20 | 32 | |
400 | 16 | 650 | 57,2 | 146,0 | 83 | 121 | 483 | 469,9 | 13 | 411,0 | 68,3 | 571,5 | 20 | 35 | |
450 | 18 | 710 | 60,5 | 158,8 | 89 | 130 | 533 | 533,4 | 13 | 462,0 | 69,8 | 628,6 | 24 | 35 | |
500 | 20 | 775 | 63,5 | 162,1 | 95 | 140 | 587 | 584,2 | 13 | 513,0 | 73,2 | 685,8 | 24 | 35 | |
600 | 24 | 915 | 69,9 | 168,1 | 106 | 152 | 702 | 692,2 | 13 | 614,0 | 82,6 | 812,8 | 24 | 42 |
Nennweite | Maße von Ring Joint Flanges | Gewicht (Kilogramm) | |||||||||||
Nut-Zahl | Durchmesser des angehobenen Teils | Neigungs-Durchmesser. | Tiefe | Breite | Radius unten |
WN Sch 40 |
SO | Querstation |
Schalter Sch 40 |
LJ | TR | ||
B | K | P | E | F | r2 | ||||||||
15 | 1/2 | R11 | 51,0 | 34,14 | 5,56 | 7,14 | 0,8 | 0,75 | 0,65 | 0,65 | 0,66 | 0,71 | 0,65 |
20 | 3/4 | R13 | 63,5 | 42,88 | 6,35 | 8,74 | 0,8 | 1,27 | 1,11 | 1,11 | 1,14 | 1,20 | 1,10 |
25 | 1 | R16 | 70,0 | 50,80 | 6,35 | 8,74 | 0,8 | 1,64 | 1,39 | 1,43 | 1,43 | 1,49 | 1,35 |
32 | 1-1/4 | R18 | 79,5 | 60,32 | 6,35 | 8,74 | 0,8 | 2,07 | 1,70 | 1,83 | 1,75 | 1,81 | 1,69 |
40 | 1-1/2 | R20 | 90,5 | 68,28 | 6,35 | 8,74 | 0,8 | 2,94 | 2,51 | 2,69 | 2,58 | 2,66 | 2,54 |
50 | 2 | R23 | 108 | 82,55 | 7,92 | 11,91 | 0,8 | 3,45 | 2,91 | 3,22 | 2,97 | 3,02 | 2,92 |
65 | 2-/21 | R26 | 127 | 101,60 | 7,92 | 11,91 | 0,8 | 5,10 | 4,22 | 4,86 | 4,41 | 4,37 | 4,24 |
80 | 3 | R31 | 147 | 123,82 | 7,92 | 11,91 | 0,8 | 6,25 | 5,88 | 6,83 | 6,15 | 6,04 | 5,94 |
90 | 3-1/2 | R34 | 159 | 131,78 | 7,92 | 11,91 | 0,8 | 8,78 | 7,44 | 8,85 | 7,64 | 7,90 | |
100 | 4 | R37 | 175 | 149,22 | 7,92 | 11,91 | 0,8 | 11,4 | 9,73 | 11,8 | 9,98 | 9,71 | |
125 | 5 | R41 | 210 | 180,98 | 7,92 | 11,91 | 0,8 | 15,4 | 12,5 | 15,8 | 12,7 | 12,4 | |
150 | 6 | R45 | 242 | 211,12 | 7,92 | 11,91 | 0,8 | 19,8 | 16,2 | 21,3 | 16,5 | 16,2 | |
200 | 8 | R49 | 302 | 269,88 | 7,92 | 11,91 | 0,8 | 30,5 | 24,8 | 34,6 | 25,2 | 24,8 | |
250 | 10 | R53 | 356 | 323,85 | 7,92 | 11,91 | 0,8 | 44,1 | 35,5 | 54 | 40,2 | 35,9 | |
300 | 12 | R57 | 413 | 381,00 | 7,92 | 11,91 | 0,8 | 64 | 51 | 79 | 58 | 51,5 | |
350 | 14 | R61 | 458 | 419,90 | 7,92 | 11,91 | 0,8 | 88 | 70 | 106 | 86,2 | 70,1 | |
400 | 16 | R65 | 508 | 469,90 | 7,92 | 11,91 | 0,8 | 113 | 90 | 139 | 113,4 | 90,4 | |
450 | 18 | R69 | 575 | 533,40 | 7,92 | 11,91 | 0,8 | 138 | 109 | 175 | 133,8 | 109,0 | |
500 | 20 | R73 | 635 | 584,20 | 9,52 | 13,49 | 1,5 | 169 | 135 | 221 | 167,8 | 136,0 | |
600 | 24 | R77 | 750 | 692,15 | 11,13 | 16,66 | 1,5 | 249 | 204 | 341 | 249,5 | 204,0 |
