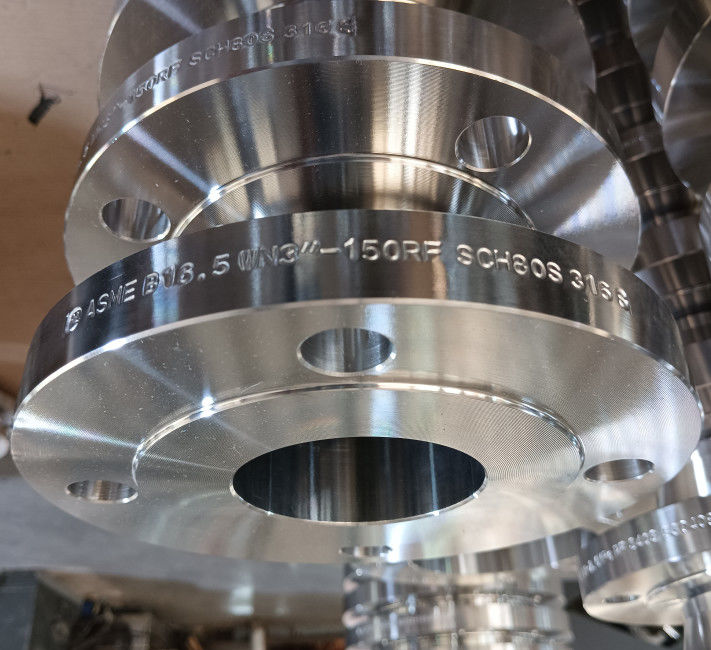

Rostfreier angehobener Gesichts-Vorschweißflansch, CL150 1 Zoll-Stahlrohr-Flansch

ASTM A182 F316/L ANSI B16.5 WN RF Klasse 150 Edelstahl Schweißhals Hochgeflanzter Flansch

Produktinformationen

Material: ASTM A182 F316/F316L

Edelstahl 316/ 316L-Flanzen haben aufgrund der Zugabe von Molybdän eine erhöhte Beständigkeit gegen die Korrosion durch Schwellungen in Chloridumgebungen.Nach ASME B16.5 und ASME B16.47, SS 316/ 316L Flansche können aus Schmieden der ASTM A182-Klasse F316 oder F316L, Gießen der ASTM A351-Klasse CF8M oder CF3M und Platten der ASTM A240-Klasse 316 oder 316L hergestellt werden.

SS 316/ 316L-Flanzen können in verschiedenen Typen wie Schweißhals, Slip on, Blind, Socket-Schweiß, Lap Joint, Gewinde und Reduktionsflanschen usw. geliefert werden.5 können in den Größen 1/2" bis 24" der Klasse 150 angeboten werdenFlanken der ASME B16.47 Serie A können in Größen 26" bis 60" in den Klassen 150, 300, 400, 600, 900 geliefert werden, während Flanken der ASME B1647 Serie B kann in den Größen 26" bis 60" der Klasse 75 angeboten werden., 150, 300, 400, 600, 900

ASTM A182 F316/F316L Chemische Zusammensetzung (%)

ASTM A182 F316/F316L mechanische Eigenschaften

Typ der Flansche:Schweißhalsflansche (WN)

Ein Schweißhalsflansch, auch als spitzer Hubflansch oder High-Hub Flansch bezeichnet, ist eine Art Flansch, die die Spannung auf die Rohre verlagern kann,Sicherstellung einer Verringerung der hohen Spannungskonzentration an der Unterseite des FlanschesEs gibt zwei Konstruktionen von Schweißhalsflanschen: der erste Typ wird mit Rohren verwendet, während der zweite, längere Typ nicht mit Rohren, sondern mit einer Prozessanlage verwendet werden kann.Der Schweißhalsflansch besteht aus einer runden Befestigung, die sich über den Rand des Umfangs hinaus erstrecktDiese Flansche, die typischerweise aus Schmieden hergestellt werden, werden tatsächlich an Rohre geschweißt.

Art des Gesichts: Aufgehobenes Gesicht (RF)

Der Raised Face Flansch ist der häufigste Typ, der in Anwendungen in Prozessanlagen verwendet wird, und ist leicht zu identifizieren.Es wird als erhöht Gesicht bezeichnet, weil die Dichtungsoberflächen über dem Schraubkreis Gesicht angehoben werdenDieser Fassentyp ermöglicht die Verwendung einer breiten Kombination von Dichtungsformen, einschließlich flacher Ringplatten und metallischer Verbundwerkstoffe wie Spiralwunden und Doppelverdichtungen.

Der Zweck einer HF-Flanze ist es, mehr Druck auf eine kleinere Dichtungsfläche zu konzentrieren und dadurch die Druckdämpfungsfähigkeit der Verbindung zu erhöhen.5 definiertDie Druckmenge des Flansches bestimmt die Höhe der erhobenen Fläche.

ANSI B16.5 Flanschmaße - Klasse 150 (mm)
