Edelstahl-Rohr-Flansche
>
|
| Herkunftsort | China |
| Markenname | Kasugai |
| Modellnummer | JIS SUS304 VF FF |
| Dokument | Produktbroschüre PDF |

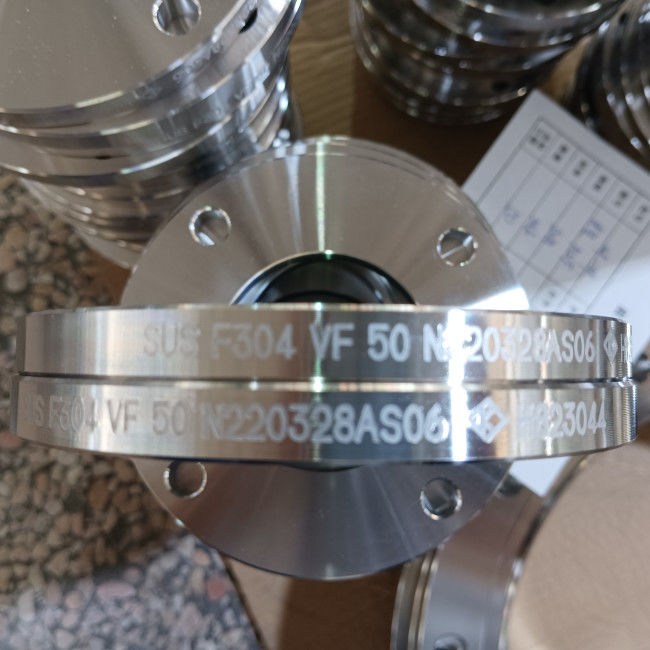

EDELSTAHL-Vakuumvolles Gesichts-Flansch JIS SUS304 VF FF JIS Standard
Produktinformation
| Produkt-Name | EDELSTAHL-Vakuumvolles Gesichts-Flansch JIS SUS304 VF FF JIS Standard |
| Größen-Strecke | 3/8" bis 20" |
| Druck-Klasse | 5K 10K 16K 20K 40K |
| Standards | JISB2290 |
| Gesichts-Art | Volles Gesicht (FF) |
| Materialien | SUS304 |
| Ursprung | China |
Material: Edelstahl SUS304
Material SUS304 ist ein japanischer JIS-Standard und der allgemein verwendetste Edelstahl und enthält 18% Cr und 8% Ni. Es kann gute Stärke und Hitzebeständigkeit in der Umwelt der hohen Temperatur und der niedrigen Temperatur beibehalten und hat auch gute Korrosionsbeständigkeit, Schweißbarkeit, kalte Brauchbarkeit und mechanische Eigenschaften in der milden Atmosphäre.
Chemische Zusammensetzung des Edelstahl-SUS304
| Standard | Grad | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | Ni |
| JIS G4303 | SUS304 | 0,08 | 1,00 | 2,00 | 0,045 | 0,030 | 18-20 | 8-10.5 |
Mechanische Eigenschaften des Edelstahl-SUS304
| Standard | Grad |
Durchmesser (d) (Millimeter) |
Streckgrenze (N/mm2) |
Dehnfestigkeit (N/mm2) |
Verlängerung (%) |
Härte (HB) |
Härte (Hochspg) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤200 |
Flansch-Maße JIS VF (Millimeter)
|
Rohr-Nennweite |
Kein Flansch | D | Od | Stärke | Bolzenlöcher | Bolzen-Modell | ||
| T | C | NEIN. | H | |||||
| 10A | VF-10 | 17,3 | 70 | 8 | 50 | 4 | 10 | M8 |
| 20A | VF-20 | 27,2 | 80 | 8 | 60 | 4 | 10 | M8 |
| 25A | VF-25 | 34,0 | 90 | 8 | 70 | 4 | 10 | M8 |
| 40A | VF-40 | 48,6 | 105 | 10 | 85 | 4 | 10 | M8 |
| 50A | VF-50 | 60,5 | 120 | 10 | 100 | 4 | 10 | M8 |
| 65A | VF-65 | 76,3 | 145 | 10 | 120 | 4 | 12 | M10 |
| 80A | VF-80 | 89,1 | 160 | 12 | 135 | 4 | 12 | M10 |
| 100A | VF-100 | 114,3 | 185 | 12 | 160 | 8 | 12 | M10 |
| 125A | VF-125 | 139,8 | 210 | 12 | 185 | 8 | 12 | M10 |
| 150A | VF-150 | 165,2 | 235 | 12 | 210 | 8 | 12 | M10 |
| 200A | VF-200 | 216,3 | 300 | 16 | 270 | 8 | 15 | M12 |
| 250A | VF-250 | 267,4 | 350 | 16 | 320 | 12 | 15 | M12 |
| 300A | VF-300 | 318,5 | 400 | 16 | 370 | 12 | 15 | M12 |
| 350A | VF-350 | 355,6 | 450 | 20 | 420 | 12 | 15 | M12 |
| 400A | VF-400 | 406,4 | 520 | 20 | 480 | 12 | 19 | M16 |
| 450A | VF-450 | 457,2 | 575 | 20 | 553 | 16 | 19 | M16 |
| 500A | VF-500 | 508,0 | 625 | 22 | 585 | 16 | 19 | M16 |
Gesicht Art-FF-volles Gesicht
FF-volles Gesichtsgleichgestelltes in JIS-Standard strukturell gleich flachem Gesicht in ASTM-Standard. Der flache Gesichtsflansch hat eine Dichtungsoberfläche in der gleichen Fläche wie das Schraubenkreisgesicht. Anwendungen unter Verwendung der flachen Gesichtsflansche sind häufig die, in denen der Anschlussflansch oder die angeflanschte Installation von einem Casting hergestellt wird.
JIS-Standardklassifikation des Dichtungsgesichtes und der Bezeichnung
| Klassifikation des Dichtungsgesichtes | Bezeichnung | Zahl | ||
| Volles Gesicht | FF | |
||
| Angehobenes Gesicht | Rf | |
||
| Männlich-weibliches Gesicht | Männlicher Sitz | MF | MF-M | |
| Weiblicher Sitz | MF-F | |
||
| Nut und Feder | Zunge | TG | TG-T | |
| Nut | TG-G | |
||
